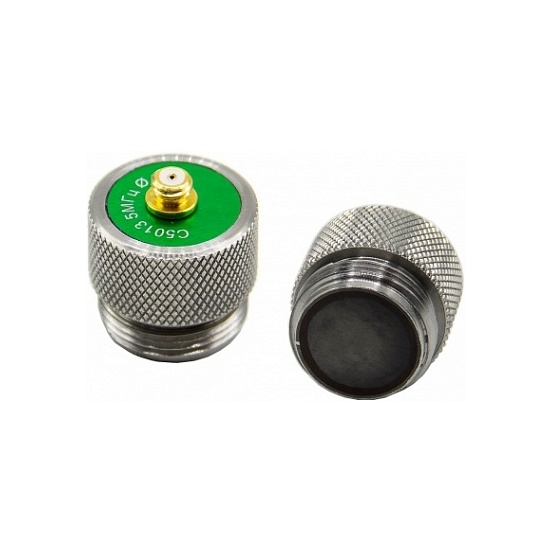

Преобразователи со сменными призмами АМКРО (аналог Olympus)
При выборе наклонных преобразователей можно пользоваться правилом - чем больше толщина контролируемого изделия, тем ниже нужна частота и меньший угол ввода преобразователя. Следует учитывать, что в разных отраслях действуют свои руководящие документы, согласно которым необходимо подбирать преобразователи для контроля тех или иных толщин изделия.
Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет серийно производить высококачественный продукт на уровне лучших мировых брендов.
Таблица преобразователей со сменными призмами производства АНКРО серий A/C
| С1006 |  | |
| Описание | Для использования совместно со сменными призмами типа ABWM6, ABSA6 (АМКРО), ABWM-4T, ABWHT-4T, ABWVHT-4H, ABSA-4T, ABWML-4T (Olympus) | |
| Аналог | C544S-SM серия CENTRASCAN компании Olympus | |
| Номинальная частота | 10,0 МГц ± 10% | |
| Размер пьезоэлемента | ∅ 6 мм | |
| Обозначение по ГОСТ | П111-10,0-d6 | |
| Номинальная частота преобразователя | 10 МГц ± 10% | |
| Тип излучаемых волн | Поперечные | |
| Размер контактной поверхности | ∅ 8 мм | |
| Материал призмы | Согласующий слой из полимера | |
| Разъем подключения | Microdot S-50 | |
| Встроенный согласующий элемент | Индуктивность | |
| Материал корпуса | Нержавеющая сталь | |
| Габаритные размеры | ∅13 х 21 мм | |
С5006 |  | |
| Описание | Для использования совместно со сменными призмами типа ABWM6, ABSA6 (АМКРО), ABWM-4T, ABWHT-4T, ABWVHT-4H, ABSA-4T, ABWML-4T (Olympus) | |
| Аналог | C543S-SM серия CENTRASCAN компании Olympus | |
| Номинальная частота | 5,0 МГц ± 10% | |
| Размер пьезоэлемента | ∅ 6 мм | |
| Обозначение по ГОСТ | П111-5,0-d6 | |
| Номинальная частота преобразователя | 5 МГц ± 10% | |
| Тип излучаемых волн | Поперечные | |
| Размер контактной поверхности | ∅ 8 мм | |
| Материал призмы | Согласующий слой из полимера | |
| Разъем подключения | Microdot S-50 | |
| Встроенный согласующий элемент | Индуктивность | |
| Материал корпуса | Нержавеющая сталь | |
| Габаритные размеры | ∅13 х 21 мм | |

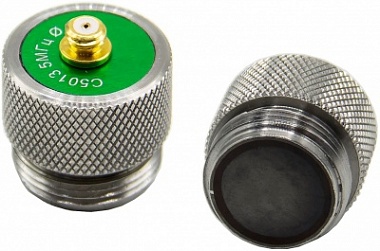

С5013 |  | |
| Описание | Для использования совместно со сменными призмами типа ABWM13 (Amkro), ABWM-5T, ABWHT-5T, ABWVHT-5H, ABSA-5T, ABWML-5T, ABWM-502*Т (Olympus) | |
| Аналог | C541-SM серии CENTRASCAN компании Olympus | |
| Номинальная частота | 5,0 МГц ± 10% | |
| Размер пьезоэлемента | ∅ 13 мм | |
| Обозначение по ГОСТ | П111-5,0-d13 | |
| Тип излучаемых волн | Поперечные | |
| Размер контактной поверхности | ∅ 15 мм | |
| Материал призмы | Согласующий слой из полимера | |
| Разъем подключения | Microdot S-50 | |
| Встроенный согласующий элемент | Индуктивность | |
| Материал корпуса | Нержавеющая сталь | |
| Габаритные размеры | ∅17 х 17 мм | |
A2506 |  | |
| Описание | Для использования совместно со сменными призмами типа ABWM6, ABSA6 (Amkro), ABWM-4T, ABWHT-4T, ABWVHT-4H, ABSA-4T, ABWML-4T (Olympus) | |
| Аналог | A542S-SM серии ACCUSCAN-S компании Olympus | |
| Размер пьезоэлемента | ∅ 6 мм | |
| Обозначение по ГОСТ | П111-2,5-d6 | |
| Номинальная частота преобразователя | 2,5 МГц ± 10% | |
| Тип излучаемых волн | Продольные | |
| Размер контактной поверхности | ∅ 8 мм | |
| Материал призмы | Согласующий слой из полимера | |
| Разъем подключения | Microdot S-50 | |
| Встроенный согласующий элемент | Индуктивность | |
| Материал корпуса | Нержавеющая сталь | |
| Габаритные размеры | ∅13 х 21 мм | |
A5006 |  | |
| Описание | Для использования совместно со сменными призмами типа ABWM6, ABSA6 (Amkro), ABWM-4T, ABWHT-4T, ABWVHT-4H, ABSA-4T, ABWML-4T (Olympus) | |
| Аналог | A543S-SM серии ACCUSCAN-S компании Olympus | |
| Размер пьезоэлемента | ∅ 6 мм | |
| Обозначение по ГОСТ | П111-5,0-d6 | |
| Номинальная частота преобразователя | 5,0 МГц ± 10% | |
| Тип излучаемых волн | Продольные | |
| Размер контактной поверхности | ∅ 8 мм | |
| Материал призмы | Согласующий слой из полимера | |
| Разъем подключения | Microdot S-50 | |
| Встроенный согласующий элемент | Индуктивность | |
| Материал корпуса | Нержавеющая сталь | |
| Габаритные размеры | ∅13 х 21 мм | |
A2510 |  | |
| Описание | Для использования совместно со сменными призмами типа ABWM10 (Amkro), ABWM-7T, ABWHT-7T, ABWVHT-7H, ABSA-7T, ABWML-7T, ABWM-702 (Olympus) | |
| Аналог | A549S-SM серии ACCUSCAN-S компании Olympus | |
| Размер пьезоэлемента | ∅ 10 мм | |
| Обозначение по ГОСТ | П111-2,5-d10 | |
| Номинальная частота преобразователя | 2,5 МГц ± 10% | |
| Тип излучаемых волн | Продольные | |
| Размер контактной поверхности | ∅ 14 мм | |
| Материал призмы | Согласующий слой из полимера | |
| Разъем подключения | Microdot S-50 | |
| Встроенный согласующий элемент | Индуктивность | |
| Материал корпуса | Нержавеющая сталь | |
| Габаритные размеры | ∅14,7 х 17 мм | |
A5010 |  | |
| Описание | Для использования совместно со сменными призмами типа ABWM10 (Amkro), ABWM-7T, ABWHT-7T, ABWVHT-7H, ABSA-7T, ABWML-7T, ABWM-702 (Olympus) | |
| Аналог | A551S-SM серии ACCUSCAN-S компании Olympus | |
| Размер пьезоэлемента | ∅ 10 мм | |
| Обозначение по ГОСТ | П111-5,0-d10 | |
| Номинальная частота преобразователя | 5,0 МГц ± 10% | |
| Тип излучаемых волн | Продольные | |
| Размер контактной поверхности | ∅ 14 мм | |
| Материал призмы | Согласующий слой из полимера | |
| Разъем подключения | Microdot S-50 | |
| Встроенный согласующий элемент | Индуктивность | |
| Материал корпуса | Нержавеющая сталь | |
| Габаритные размеры | ∅14,7 х 17 мм | |
A2513 |  | |
| Описание | Для использования совместно со сменными призмами типа ABWM13 (Amkro), ABWM-5T, ABWHT-5T, ABWVHT-5H, ABSA-5T, ABWML-5T, ABWM-502*Т (Olympus) | |
| Аналог | A540-SM серии ACCUSCAN-S компании Olympus | |
| Размер пьезоэлемента | ∅ 13 мм | |
| Обозначение по ГОСТ | П111-2,5-d13 | |
| Номинальная частота преобразователя | 2,5 МГц ± 10% | |
| Тип излучаемых волн | Продольные | |
| Размер контактной поверхности | ∅ 15 мм | |
| Материал призмы | Согласующий слой из полимера | |
| Разъем подключения | Microdot S-50 | |
| Встроенный согласующий элемент | Индуктивность | |
| Материал корпуса | Нержавеющая сталь | |
| Габаритные размеры | ∅ 17 х 17 мм | |
A5013 |  | |
| Описание | Для использования совместно со сменными призмами типа ABWM13 (Amkro), ABWM-5T, ABWHT-5T, ABWVHT-5H, ABSA-5T, ABWML-5T, ABWM-502*Т (Olympus) | |
| Аналог | A541-SM серии ACCUSCAN-S компании Olympus | |
| Размер пьезоэлемента | ∅ 13 мм | |
| Обозначение по ГОСТ | П111-5,0-d13 | |
| Номинальная частота преобразователя | 5,0 МГц ± 10% | |
| Тип излучаемых волн | Продольные | |
| Размер контактной поверхности | ∅ 15 мм | |
| Материал призмы | Согласующий слой из полимера | |
| Разъем подключения | Microdot S-50 | |
| Встроенный согласующий элемент | Индуктивность | |
| Материал корпуса | Нержавеющая сталь | |
| Габаритные размеры | ∅ 17 х 17 мм | |
