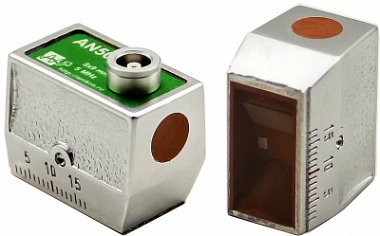

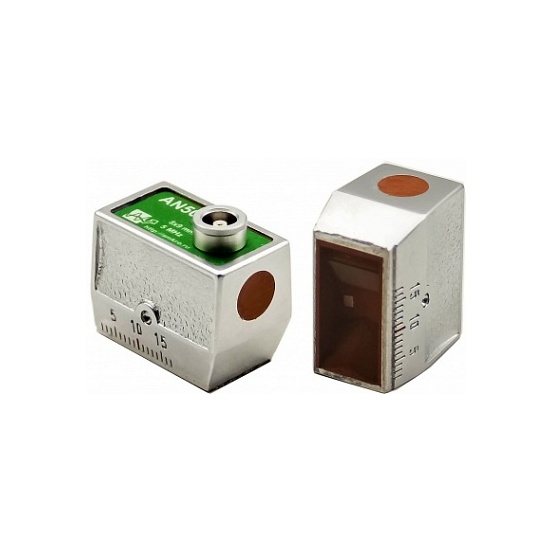

Малогабаритные наклонные совмещенные преобразователи (П121 AN)
Малогабаритные наклонные совмещенные преобразователи производства компании АМКРО. Малогабаритные наклонные совмещённые преобразователи предназначены для дефектоскопии сварных швов и изделий малой толщины, в диапазоне от 4 до 40 мм.
Малогабаритные с размером пьезоэлемента 8х9 мм.
Корпус из латунного сплава, гальваническое покрытие. Частоты 1,8; 2,0; 2,5; 4,0; 5 МГц.
Первые две цифры – кодировка частоты, вторые две цифры - кодировка угла ввода.
При выборе наклонных преобразователей можно пользоваться правилом - чем больше толщина контролируемого изделия, тем ниже нужна частота и меньший угол ввода преобразователя. Следует учитывать, что в разных отраслях действуют свои руководящие документы, согласно которым необходимо подбирать преобразователи для контроля тех или иных толщин изделия.
Особенности преобразователей:
- Традиционное для западной техники конструктивное исполнение (корпус, размер ПЭ, время задержки в призме);
- Повышенная чувствительность;
- Высокое отношение сигнал/шум.
Таблица преобразователей П121 производства АНКРО серии AN / ANG / ANGR
AN18xx | Габаритные размеры (ШхДхВ) 16,5 х 28 х 22 мм; Номинальная частота 1,8 МГц; Размер пьезоэлемента 8х9 мм; Корпус латунный сплав с гальваническим покрытием; Тип излучаемых волн поперечные; Материал призмы оргстекло. |  |
| Наименование по ГОСТ | Маркировка | |
| П121-1,8-40-М | AN1840 | |
| П121-1,8-45-М | AN1845 | |
| П121-1,8-50-М | AN1850 | |
| П121-1,8-55-М | AN1855 | |
| П121-1,8-60-М | AN1860 | |
| П121-1,8-65-М | AN1865 | |
| П121-1,8-70-М | AN1870 | |
| П121-1,8-90-М | AN1890 |
AN20xx | Габаритные размеры (ШхДхВ) 16,5 х 28 х 22 мм; Номинальная частота 2,0 МГц; Размер пьезоэлемента 8х9 мм; Корпус латунный сплав с гальваническим покрытием; Тип излучаемых волн поперечные; Материал призмы оргстекло. |  | |
| Наименование по ГОСТ | Маркировка | Стрела | |
| П121-2,0-30-М | AN2030 | - | |
| П121-2,0-35-М | AN2035 | - | |
| П121-2,0-40-М | AN2040 | - | |
| П121-2,0-45-М | AN2045 | - | |
| П121-2,0-50-М | AN2050 | 8 мм | |
| П121-2,0-55-М | AN2055 | - | |
| П121-2,0-60-М | AN2060 | - | |
| П121-2,0-65-М | AN2065 | - | |
| П121-2,0-70-М | AN2070 | - | |
| П121-2,0-75-М | AN2075 | - | |
| П121-2,0-90-М | AN2090 | - | |
AN25xx | Габаритные размеры (ШхДхВ) 16,5 х 28 х 22 мм; Номинальная частота 2,5 МГц; Размер пьезоэлемента 8х9 мм; Корпус латунный сплав с гальваническим покрытием; Тип излучаемых волн поперечные; Материал призмы оргстекло. |  | |
| Наименование по ГОСТ | Маркировка | Стрела | |
| П121-2,5-30-М | AN2030 | - | |
| П121-2,5-40-М | AN2040 | 7 мм | |
| П121-2,5-45-М | AN2045 | 8 мм | |
| П121-2,5-50-М | AN2050 | 9 мм | |
| П121-2,5-55-М | AN2055 | 10 мм | |
| П121-2,5-60-М | AN2060 | 10 мм | |
| П121-2,5-65-М | AN2065 | 11 мм | |
| П121-2,5-70-М | AN2070 | 12 мм | |
| П121-2,5-75-М | AN2075 | 13 мм | |
| П121-2,5-90-М | AN2090 | - | |
AN25xxV | Габаритные размеры (ШхДхВ) 16,5 х 28 х 29 мм; Номинальная частота 2,5 МГц; Размер пьезоэлемента 8х9 мм; Корпус латунный сплав с гальваническим покрытием; Тип излучаемых волн поперечные; Материал призмы оргстекло. |  | |
| Наименование по ГОСТ | Маркировка | Стрела | |
| П121-2,5-30-МB | AN2530V | - | |
| П121-2,5-40-МB | AN2540V | 7 мм | |
| П121-2,5-45-МB | AN2545V | 8 мм | |
| П121-2,5-50-МB | AN2550V | 9 мм | |
| П121-2,5-55-МB | AN2555V | 10 мм | |
| П121-2,5-60-МB | AN2560V | 10 мм | |
| П121-2,5-65-МB | AN2565V | 11 мм | |
| П121-2,5-70-МB | AN2570V | 12 мм | |
| П121-2,5-75-МB | AN2575V | 13 мм | |
| П121-2,5-90-МB | AN2590V | - | |
AN25xxL | Габаритные размеры (ШхДхВ) 16,5 х 28 х 22 мм; Номинальная частота 2,5 МГц; Размер пьезоэлемента 8х9 мм; Корпус латунный сплав с гальваническим покрытием; Тип излучаемых волн ПРОДОЛЬНЫЕ; Материал призмы оргстекло. |  |
| Наименование по ГОСТ | Маркировка | |
| П121-2,5-08-ВПР | AN2508L | |
| П121-2,5-12-ВПР | AN2512L | |
| П121-2,5-13-ВПР | AN2513L | |
| П121-2,5-15-ВПР | AN2515L | |
| П121-2,5-18-ВПР | AN2518L | |
| П121-2,5-20-ВПР | AN2520L | |
| П121-2,5-22-ВПР | AN2522L | |
| П121-2,5-27-ВПР | AN2527L |
AN40xx | Габаритные размеры (ШхДхВ) 16,5 х 28 х 22 мм; Номинальная частота 4 МГц; Размер пьезоэлемента 8х9 мм; Корпус латунный сплав с гальваническим покрытием; (повышенной износостойкости) Тип излучаемых волн поперечные; Материал призмы оргстекло. |  |
| Наименование по ГОСТ | Маркировка | |
| П121-4,0-30-М | AN4030 | |
| П121-4,0-40-М | AN4040 | |
| П121-4,0-45-М | AN4045 | |
| П121-4,0-50-М | AN4050 | |
| П121-4,0-55-М | AN4055 | |
| П121-4,0-60-М | AN4060 | |
| П121-4,0-65-М | AN4065 | |
| П121-4,0-70-М | AN4070 | |
| П121-4,0-75-М | AN4075 | |
| П121-4,0-90-М | AN4090 |
AN40xxV | Габаритные размеры (ШхДхВ) 16,5 х 28 х 25,5 мм; Номинальная частота 4 МГц; Размер пьезоэлемента 8х9 мм; Корпус латунный сплав с гальваническим покрытием; (повышенной износостойкости) Тип излучаемых волн поперечные; Материал призмы оргстекло. |  | |
| Наименование по ГОСТ | Маркировка | Стрела | |
| П121-4,0-30-МВ | AN4030V | - | |
| П121-4,0-40-МВ | AN4040V | - | |
| П121-4,0-45-МВ | AN4045V | 7 мм | |
| П121-4,0-50-МВ | AN4050V | - | |
| П121-4,0-55-МВ | AN4055V | - | |
| П121-4,0-60-МВ | AN4060V | - | |
| П121-4,0-65-МВ | AN4065V | - | |
| П121-4,0-70-МВ | AN4070V | 10 мм | |
| П121-4,0-75-МВ | AN4075V | - | |
| П121-4,0-90-МВ | AN4090V | - | |
AN50xx | Габаритные размеры (ШхДхВ) 16,5 х 28 х 22 мм; Номинальная частота 5 МГц; Размер пьезоэлемента 8х9 мм; Корпус латунный сплав с гальваническим покрытием; Тип излучаемых волн поперечные; Материал призмы оргстекло. |  |
| Наименование по ГОСТ | Маркировка | |
| П121-5,0-30-М | AN5030 | |
| П121-5,0-40-М | AN5040 | |
| П121-5,0-45-М | AN5045 | |
| П121-5,0-50-М | AN5050 | |
| П121-5,0-55-М | AN5055 | |
| П121-5,0-60-М | AN5060 | |
| П121-5,0-65-М | AN5065 | |
| П121-5,0-70-М | AN5070 | |
| П121-5,0-75-М | AN5075 | |
| П121-5,0-90-М | AN5090 |
AN50xxV | Габаритные размеры (ШхДхВ) 16,5 х 28 х 22 мм; Номинальная частота 5 МГц; Размер пьезоэлемента 8х9 мм; Корпус латунный сплав с гальваническим покрытием; Тип излучаемых волн поперечные; Разъем подключения Lemo 00.250; Материал призмы оргстекло. |  |
| Наименование по ГОСТ | Маркировка | |
| П121-5,0-30-М | AN5030V | |
| П121-5,0-40-М | AN5040V | |
| П121-5,0-45-М | AN5045V | |
| П121-5,0-50-М | AN5050V | |
| П121-5,0-55-М | AN5055V | |
| П121-5,0-60-М | AN5060V | |
| П121-5,0-65-М | AN5065V | |
| П121-5,0-70-М | AN5070V | |
| П121-5,0-75-М | AN5075V | |
| П121-5,0-90-М | AN5090V |
AN50xxL | Габаритные размеры (ШхДхВ) 16,5 х 28 х 22 мм; Номинальная частота 5 МГц; Размер пьезоэлемента 8х9 мм; Корпус латунный сплав с гальваническим покрытием; (повышенная износостойкость) Тип излучаемых волн ПРОДОЛЬНЫЕ; Разъем подключения Lemo 00.250; Материал призмы оргстекло. |  |
| Наименование по ГОСТ | Маркировка | |
| П121-5,0-8-ВПР | AN5008L | |
| П121-5,0-20-ВПР | AN5020L |
ANG50xx | Габаритные размеры (ШхДхВ) 16 х 27 х 19 мм; Номинальная частота 5 МГц; Размер пьезоэлемента 5 х 10 мм; Корпус алюминий с покрытием SoftTouch; Тип излучаемых волн поперечные; Разъем подключения Lemo 00.250; Материал призмы оргстекло. |  | |
| Наименование по ГОСТ | Маркировка | Стрела | |
| П121-5-40-AМ-001 | ANG5040 | 5 мм | |
| П121-5-45-AМ-001 | ANG5045 | 5 мм | |
| П121-5-50-AМ-001 | ANG5050 | 6,5 мм | |
| П121-5-55-AМ-001 | ANG5055 | 6,5 мм | |
| П121-5-60-AМ-001 | ANG5060 | 7 мм | |
| П121-5-65-AМ-001 | ANG5065 | 8 мм | |
| П121-5-70-AМ-001 | ANG5070 | 8 мм | |
| П121-5-75-AМ-001 | ANG5075 | 9 мм | |
| П121-5-90-AМ-001 | ANG5090 | - | |
ANGR50xx | Габаритные размеры (ШхДхВ) 16 х 27 х 19 мм; Номинальная частота 5 МГц; Диаметр пьезоэлемента 6 мм; Корпус алюминий с покрытием SoftTouch; Тип излучаемых волн поперечные; Разъем подключения Lemo 00.250; Материал призмы оргстекло. |  |
| Наименование по ГОСТ | Маркировка | |
| П121-5-40-AМ-004 | ANGR5040 | |
| П121-5-45-AМ-004 | ANGR5045 | |
| П121-5-50-AМ-004 | ANGR5050 | |
| П121-5-55-AМ-004 | ANGR5055 | |
| П121-5-60-AМ-004 | ANGR5060 | |
| П121-5-65-AМ-004 | ANGR5065 | |
| П121-5-70-AМ-004 | ANGR5070 | |
| П121-5-75-AМ-001 | ANGR5075 | |
| П121-5-90-AМ-001 | ANGR5090 |
