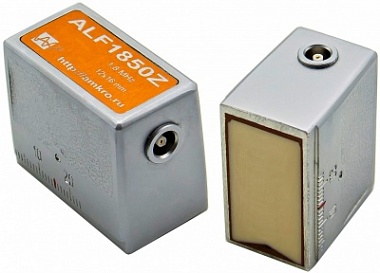

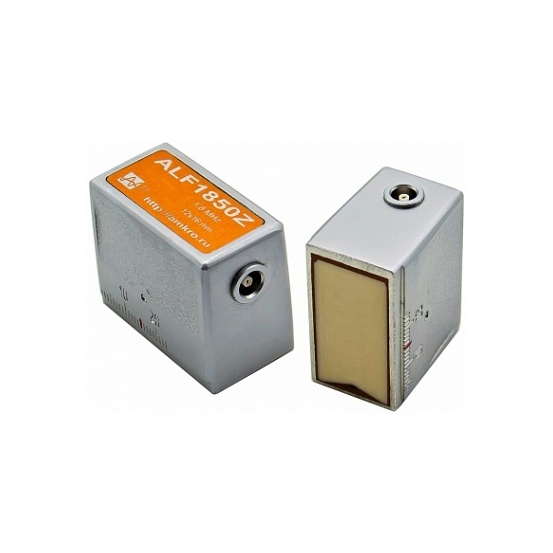

Крупногабаритные наклонные совмещенные преобразователи АМКРО
Наклонные совмещенные преобразователи производства компании АМКРО серий (ANR / ALF). Преобразователи для дефектоскопии сварных швов и изделий, с большим размером пьезоэлемента и корпуса. Идеален для контроля крупнозернистых сплавов и дефектов на большой глубине.В серии ANR представлены преобразователи в облегченном корпусе из алюминиевого сплава с антискользящим покрытием «софт-тач».
В серии ALF представлены преобразователи повышенной износостойкости с призмой из синтетического полимера.
Подходят для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.
Первые две цифры – кодировка частоты, вторые две цифры - кодировка угла ввода.
При выборе наклонных преобразователей можно пользоваться правилом - чем больше толщина контролируемого изделия, тем ниже нужна частота и меньший угол ввода преобразователя. Следует учитывать, что в разных отраслях действуют свои руководящие документы, согласно которым необходимо подбирать преобразователи для контроля тех или иных толщин изделия.
Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет серийно производить высококачественный продукт на уровне лучших мировых брендов.
Таблица преобразователей П121 производства АНКРО серий ANR / ALF
ANR12xx | Габаритные размеры (ШхДхВ) 20 х 40 х 30 мм; Номинальная частота 1,25 МГц; Размер пьезоэлемента 16х12 мм; Размер контактной поверхности 20х40 мм; Тип излучаемых волн поперечные; Материал призмы оргстекло; Корпус алюминий с гальваническим покрытием; Разъем подключения Lemo 00.250. |  |
| Наименование по ГОСТ | Маркировка | |
| П121-1,25-40-А-005 | ANR1240 | |
| П121-1,25-45-А-005 | ANR1245 | |
| П121-1,25-50-А-005 | ANR1250 | |
| П121-1,25-55-А-005 | ANR1255 | |
| П121-1,25-60-А-005 | ANR1260 | |
| П121-1,25-65-А-005 | ANR1265 | |
| П121-1,25-70-А-005 | ANR1270 | |
| П121-1,25-90-А-005 | ANR1290 |
ANR18xx | Габаритные размеры (ШхДхВ) 20 х 40 х 30 мм; Номинальная частота 1,8 МГц; Размер пьезоэлемента 16х12 мм; Размер контактной поверхности 20х40 мм; Тип излучаемых волн поперечные; Материал призмы оргстекло; Корпус алюминий с гальваническим покрытием; Разъем подключения Lemo 00.250. |  |
| Наименование по ГОСТ | Маркировка | |
| П121-1,8-40-А-005 // П121-1,8-40-Б | ANR1840 | |
| П121-1,8-45-А-005 // П121-1,8-45-Б | ANR1845 | |
| П121-1,8-50-А-005 // П121-1,8-50-Б | ANR1850 | |
| П121-1,8-55-А-005 // П121-1,8-55-Б | ANR1855 | |
| П121-1,8-60-А-005 // П121-1,8-60-Б | ANR1860 | |
| П121-1,8-65-А-005 // П121-1,8-65-Б | ANR1865 | |
| П121-1,8-70-А-005 // П121-1,8-70-Б | ANR1870 | |
| П121-1,8-90-А-005 // П121-1,8-90-Б | ANR1890 |
ANR25xx | Габаритные размеры (ШхДхВ) 20 х 40 х 30 мм; Номинальная частота 2,5 МГц; Размер пьезоэлемента 16х12 мм; Размер контактной поверхности 20х40 мм; Тип излучаемых волн поперечные; Материал призмы оргстекло; Корпус алюминий с гальваническим покрытием; Разъем подключения Lemo 00.250. |  |
| Наименование по ГОСТ | Маркировка | |
| П121-2,5-40-А-005 // П121-2,5-40-Б | ANR2540 | |
| П121-2,5-45-А-005 // П121-2,5-45-Б | ANR2545 | |
| П121-2,5-50-А-005 // П121-2,5-50-Б | ANR2550 | |
| П121-2,5-55-А-005 // П121-2,5-55-Б | ANR2555 | |
| П121-2,5-60-А-005 // П121-2,5-60-Б | ANR2560 | |
| П121-2,5-65-А-005 // П121-2,5-65-Б | ANR2565 | |
| П121-2,5-70-А-005 // П121-2,5-70-Б | ANR2570 | |
| П121-2,5-90-А-005 // П121-2,5-90-Б | ANR2590 |
ALF18xxZ | Габаритные размеры (ШхДхВ) 20 х 36 х 23 мм; Номинальная частота 1,8 МГц; Размер пьезоэлемента 12х16 мм; Размер контактной поверхности 20х34 мм; Тип излучаемых волн поперечные; Материал призмы синтетический полимер; Корпус латунь с гальваническим покрытием; Разъем подключения Lemo 00.250. |  |
| Наименование по ГОСТ | Маркировка | |
| П121-1,8-40 | ALF1840Z | |
| П121-1,8-45 | ALF1845Z | |
| П121-1,8-50 | ALF1850Z | |
| П121-1,8-55 | ALF1855Z | |
| П121-1,8-60 | ALF1860Z | |
| П121-1,8-65 | ALF1865Z | |
| П121-1,8-70 | ALF1870Z | |
| П121-1,8-90 | ALF1890Z |
ALF25xxZ | Габаритные размеры (ШхДхВ) 21 х 37 х 30 мм; Номинальная частота 2,5 МГц; Размер пьезоэлемента 12х16 мм; Размер контактной поверхности 19,7х36,5 мм; Тип излучаемых волн поперечные; Материал призмы синтетический полимер; Корпус латунь с гальваническим покрытием; Разъем подключения Lemo 00.250. |  |
| Наименование по ГОСТ | Маркировка | |
| П121-2,5-45-А-005 | ALF2545Z | |
| П121-2,5-50-А-005 | ALF2550Z | |
| П121-2,5-55-А-005 | ALF2555Z | |
| П121-2,5-60-А-005 | ALF2560Z | |
| П121-2,5-65-А-005 | ALF2565Z | |
| П121-2,5-70-А-005 | ALF2570Z | |
| П121-2,5-75-А-005 | ALF2575Z | |
| П121-2,5-90-А-005 | ALF2590Z |
ALF50xx | Габаритные размеры (ШхДхВ) 21 х 36 х 31 мм; Номинальная частота 5 МГц; Размер пьезоэлемента 12х16 мм; Размер контактной поверхности 20х36 мм; Тип излучаемых волн поперечные; Материал призмы оргстекло; Корпус латунь с гальваническим покрытием; Разъем подключения Lemo 00.250. |  |
| Наименование по ГОСТ | Маркировка | |
| П121-5-40-А-001 | ALF5040 | |
| П121-5-50-А-001 | ALF5050 | |
| П121-5-60-А-001 | ALF5060 | |
| П121-5-65-А-001 | ALF5065 | |
| П121-5-70-А-001 | ALF5070 |
