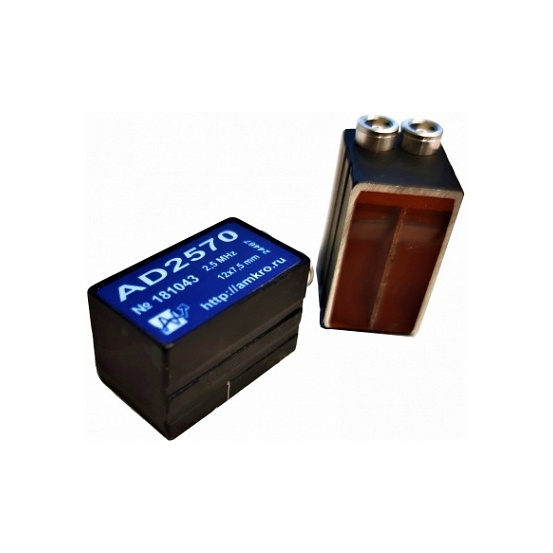

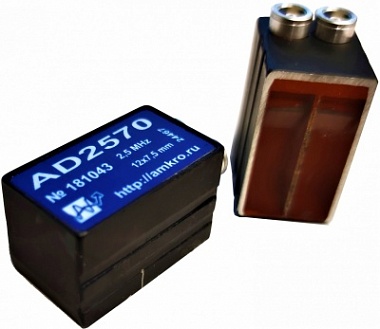

Наклонные раздельно-совмещенные преобразователи АМКРО серии AD
Наклонные раздельно-совмещённые преобразователи головной и продольной волн предназначены для решения специализированных задач ультразвукового контроля. Предназначены для контроля сварных и паяных соединений, элементов металлических конструкций, трубопроводов для обнаружения дефектов.Преобразователь предназначен для поиска подповерхностных дефектов на различной глубине, при этом поверхностные трещины не создают помех. Применение преобразователя предписано РД 34.17.302-97 (ОП-501), ПНАЭ Г-7-030-91 и другими документами.
При выборе наклонных преобразователей можно пользоваться правилом - чем больше толщина контролируемого изделия, тем ниже нужна частота и меньший угол ввода преобразователя. Следует учитывать, что в разных отраслях действуют свои руководящие документы, согласно которым необходимо подбирать преобразователи для контроля тех или иных толщин изделия.
Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Таблица наклонных р/с преобразователей АМКРО стандартных (серия AD)
AD25xx | Габаритные размеры (ШхДхВ) 20 х 35 х 22,5 мм; Номинальная частота 2,5 МГц; Размер пьезоэлемента 12х7,5 мм; Размер контактной поверхности 20х34 мм; Тип излучаемых волн поперечные; Материал призмы оргстекло; Корпус алюминий с гальваническим покрытием; Разъем подключения 2 х Lemo00. |  | |
| Наименование по ГОСТ | Маркировка | Стрела | |
| П122-2,5-40 | AD2540 | 9 мм | |
| П122-2,5-50 | AD2550 | 10мм | |
| П122-2,5-60 | AD2560 | 11 мм | |
| П122-2,5-65 | AD2565 | 12 мм | |
| П122-2,5-70 | AD2570 | 13 мм | |
| П122-2,5-75 | AD2575 | 14 мм | |
AD50xx | Габаритные размеры (ШхДхВ) 20 х 35 х 22,5 мм; Номинальная частота 5 МГц; Размер пьезоэлемента 12х7,5 мм; Размер контактной поверхности 20х34 мм; Тип излучаемых волн поперечные; Материал призмы оргстекло; Корпус алюминий с гальваническим покрытием; Разъем подключения 2 х Lemo00. |  |
| Наименование по ГОСТ | Маркировка | |
| П122-5-30-С | AD5030 | |
| П122-5-40-С | AD5040 | |
| П122-5-50-С | AD5050 | |
| П122-5-60-С | AD5060 | |
| П122-5-65-С | AD5065 | |
| П122-5-70-С | AD5070 | |
| П122-5-75-С | AD5075 |
ADK50xx | Габаритные размеры (ШхДхВ) 20 х 35 х 22,5 мм; Номинальная частота 5 МГц; Размер пьезоэлемента 9х5,5 мм; Размер контактной поверхности 16х25 мм; Тип излучаемых волн поперечные; Материал призмы оргстекло; Корпус алюминий с покрытием SoftTouch; Разъем подключения 2 х Lemo00. |  | |
| Наименование по ГОСТ | Маркировка | Стрела | |
| П122-5-40 | ADK5040 | - | |
| П122-5-50 | ADK5050 | 9 мм | |
| П122-5-55 | ADK5055 | 9 мм | |
| П122-5-60 | ADK5060 | - | |
| П122-5-65 | ADK5065 | 10 мм | |
| П122-5-70 | ADK5070 | - | |
| П122-5-75 | ADK5075 | 13 мм | |
