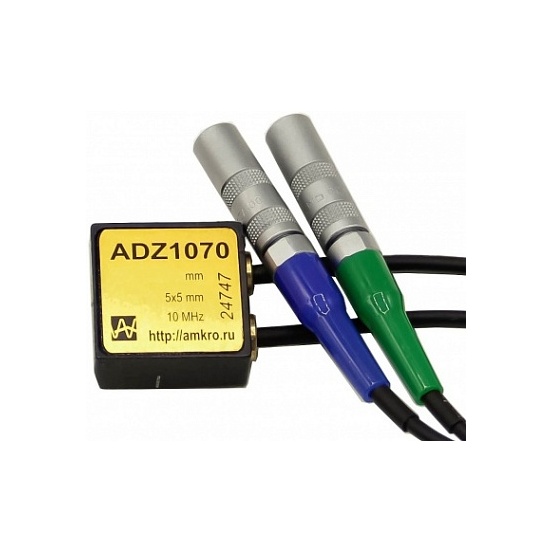

Наклонные раздельно-совмещенные преобразователи серии ADX/ADZ
Наклонные раздельно-совмещённые преобразователи головной и продольной волн предназначены для решения специализированных задач ультразвукового контроля. Предназначены для контроля сварных и паяных соединений, элементов металлических конструкций, трубопроводов для обнаружения дефектов. При выборе наклонных преобразователей можно пользоваться правилом - чем больше толщина контролируемого изделия, тем ниже нужна частота и меньший угол ввода преобразователя. Следует учитывать, что в разных отраслях действуют свои руководящие документы, согласно которым необходимо подбирать преобразователи для контроля тех или иных толщин изделия.
Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Таблица наклонных р/с преобразователей АМКРО малогабаритных (серия ADX / ADZ)
ADZ10xx | Габаритные размеры (ШхДхВ) 20 х 20 х 8,8 мм; Номинальная частота 10 МГц; Размер пьезоэлемента 5х5 мм; Размер контактной поверхности 19х20 мм; Тип излучаемых волн поперечные; Материал призмы оргстекло; Корпус алюминий с гальваническим покрытием; Разъем подключения 2 х Lemo00. |  |
| Наименование по ГОСТ | Маркировка | |
| П122-10-40-MM | ADZ1040 | |
| П122-10-50-MM | ADZ1050 | |
| П122-10-60-MM | ADZ1060 | |
| П122-10-65-MM | ADZ1065 | |

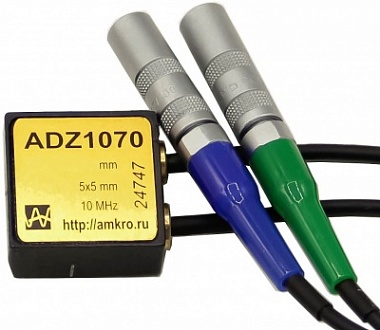

| П122-10-70-MM | ADZ1070 | |
| П122-10-75-MM | ADZ1075 |
ADX10xx | Габаритные размеры (ШхДхВ) 20 х 20 х 18,8 мм; Номинальная частота 10 МГц; Размер пьезоэлемента 5х5 мм; Размер контактной поверхности 19х20 мм; Тип излучаемых волн поперечные; Материал призмы оргстекло; Корпус алюминий с гальваническим покрытием; Разъем подключения 2 х Lemo00. |  |
| Наименование по ГОСТ | Маркировка | |
| П122-10-40-М | ADX1040 | |
| П122-10-50-М | ADX1050 | |
| П122-10-60-М | ADX1060 | |
| П122-10-65-М | ADX1065 | |
| П122-10-70-М | ADX1070 | |
| П122-10-75-М | ADX1075 |
ADZ50xx | Габаритные размеры (ШхДхВ) 20 х 20 х 8,8 мм; Номинальная частота 5 МГц; Размер пьезоэлемента 5х5 мм; Размер контактной поверхности 19х20 мм; Тип излучаемых волн поперечные; Материал призмы оргстекло; Корпус алюминий с гальваническим покрытием; Разъем подключения Microdot S-50. |  |
| Наименование по ГОСТ | Маркировка | |
| П122-5-40-MM | ADZ5040 | |
| П122-5-50-MM | ADZ5050 | |
| П122-5-60-MM | ADZ5060 | |
| П122-5-65-MM | ADZ5065 | |
| П122-5-70-MM | ADZ5070 | |
| П122-5-75-MM | ADZ5075 |
ADX50xx | Габаритные размеры (ШхДхВ) 20 х 20 х 18,8 мм; Номинальная частота 5 МГц; Размер пьезоэлемента 5х5 мм; Размер контактной поверхности 19х20 мм; Тип излучаемых волн поперечные; Материал призмы оргстекло; Корпус алюминий с гальваническим покрытием; Разъем подключения 2 х Lemo00. |  |
| Наименование по ГОСТ | Маркировка | |
| П122-5-40-M | ADX5040 | |
| П122-5-50-M | ADX5050 | |
| П122-5-60-M | ADX5060 | |
| П122-5-65-M | ADX5065 | |
| П122-5-70-M | ADX5070 | |
| П122-5-75-M | ADX5075 |
