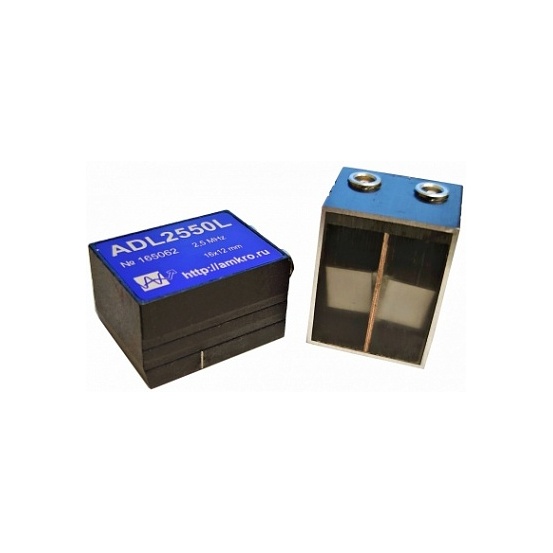

Крупногабаритные наклонные р/с ПЭП АМКРО

Наличие по запросу

Цена по запросу

Оформить заказ

Описание

Наклонные раздельно-совмещенные преобразователи серии ADL

Наклонные раздельно-совмещённые преобразователи головной и продольной волн предназначены для решения специализированных задач ультразвукового контроля. Предназначены для контроля сварных и паяных соединений, элементов металлических конструкций, трубопроводов для обнаружения дефектов.

При выборе наклонных преобразователей можно пользоваться правилом - чем больше толщина контролируемого изделия, тем ниже нужна частота и меньший угол ввода преобразователя. Следует учитывать, что в разных отраслях действуют свои руководящие документы, согласно которым необходимо подбирать преобразователи для контроля тех или иных толщин изделия.

Преобразователи торговой марки АМКРО - это гарантия надежности и качества.

Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.

Таблица наклонных р/с преобразователей АМКРО малогабаритных (серия ADX / ADZ)

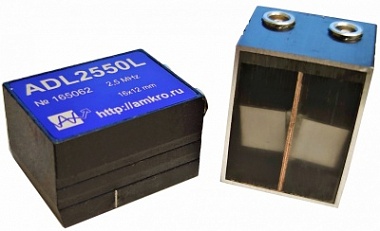

ADL25xxL
Габаритные размеры (ШхДхВ) 50 х 30 х 24,5 мм;
Номинальная частота 2,5 МГц;
Размер пьезоэлемента 16х12 мм;
Размер контактной поверхности 50х30 мм;
Тип излучаемых волн продольные;
Материал призмы оргстекло;
Корпус алюминий с гальваническим покрытием;
Разъем подключения 2 х Lemo00.

Наименование по ГОСТ
Маркировка

П122-2,5-50-MM
ADL2550L

П122-2,5-60-MM
ADL2560L

П122-2,5-65-MM
ADL2565L

ADL25xxS
Габаритные размеры (ШхДхВ) 50 х 30 х 24,5 мм;
Номинальная частота 2,5 МГц;
Размер пьезоэлемента 12х12 мм;
Размер контактной поверхности 50х30 мм;
Тип излучаемых волн продольные;
Материал призмы оргстекло;
Корпус алюминий с гальваническим покрытием;
Разъем подключения 2 х Lemo00.

Наименование по ГОСТ
Маркировка

П122-2,5-40-ПВС
ADL25xxS

П122-2,5-50-ПВС
ADL25xxS

П122-2,5-60-ПВС
ADL25xxS

П122-2,5-65-ПВС
ADL25xxS

П122-2,5-70-ПВС
ADL25xxS

П122-2,5-75-ПВС
ADL25xxS

ADL1870S

Габаритные размеры (ШхДхВ) 50 х 30 х 24,5 мм;
Номинальная частота 1,8 МГц;
Размер пьезоэлемента 16х12 мм;
Размер контактной поверхности 50х30 мм;
Тип излучаемых волн продольные;
Материал призмы оргстекло;
Корпус алюминий с гальваническим покрытием;
Обозначение по ГОСТ П122-1,8-70-ГВ
Разъем подключения 2 х Lemo00.

ADL25xxL	Габаритные размеры (ШхДхВ) 50 х 30 х 24,5 мм; Номинальная частота 2,5 МГц; Размер пьезоэлемента 16х12 мм; Размер контактной поверхности 50х30 мм; Тип излучаемых волн продольные; Материал призмы оргстекло; Корпус алюминий с гальваническим покрытием; Разъем подключения 2 х Lemo00.
Наименование по ГОСТ	Маркировка
П122-2,5-50-MM	ADL2550L
П122-2,5-60-MM	ADL2560L
П122-2,5-65-MM	ADL2565L

ADL25xxS	Габаритные размеры (ШхДхВ) 50 х 30 х 24,5 мм; Номинальная частота 2,5 МГц; Размер пьезоэлемента 12х12 мм; Размер контактной поверхности 50х30 мм; Тип излучаемых волн продольные; Материал призмы оргстекло; Корпус алюминий с гальваническим покрытием; Разъем подключения 2 х Lemo00.
Наименование по ГОСТ	Маркировка
П122-2,5-40-ПВС	ADL25xxS
П122-2,5-50-ПВС	ADL25xxS
П122-2,5-60-ПВС	ADL25xxS
П122-2,5-65-ПВС	ADL25xxS
П122-2,5-70-ПВС	ADL25xxS
П122-2,5-75-ПВС	ADL25xxS
