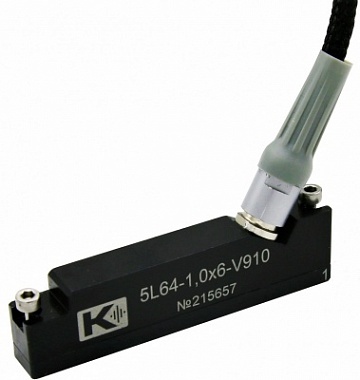

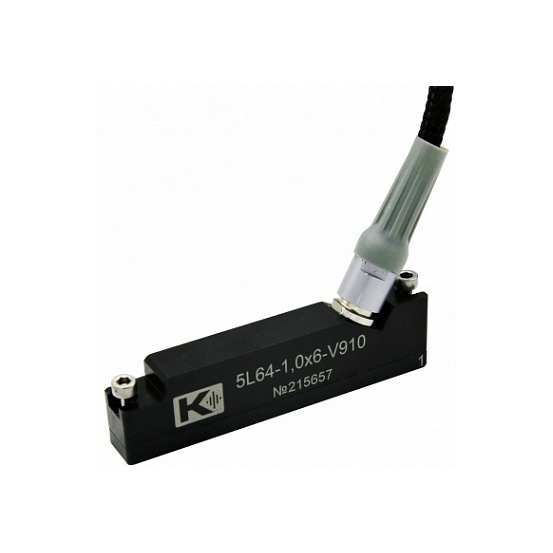

Ультразвуковая линейная фазированная решетка 5L64-1,0х6-V910
Ультразвуковая 64-х канальная линейная фазированная решетка с частотой 5МГц и размером 1,0х6 мм для УЗ дефектоскопа УСД-60ФР-16/128.
- Малогабаритный корпус и оптимальная чувствительность для контроля металлов и композитных материалов.
- Согласующий слой оптимального рассчитан для материала Rexolite.
- Коаксиальный интегрированный армированный кабель повышенной прочности 110 пф/м, 50 Ом, 2м.
- Разъем фирмы AMPHENOL тип D38999/26FF35SN.
- Малогабаритный корпус размера V910.
WV910-2X призма р/с для ФР преобразователей типа V910
Технические характеристики фазированной решетки 5L64-1,0х6-V910
- Частота УЗК
- 5 МГц
- Количество элементов
- 64
- Расстояние между центрами соседних элементов (р)
- 1,0 мм
- Расстояние между элементами (g)
- 0,2 мм
- Длина элемента (W)
- 6 мм
- Ширина элемента (e)
- 0,8 мм
- Апертура (A)
- 63,8 мм
- Тип кабельного разъема
- AMPHENOL D38999/26FF35SN
- Тип кабеля
- 64 коаксиальных провода в общей экранированной оплетке, защищенные наружным армированием и внутренним стальным тросом
- Наружная оболочка
- наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅7 мм
- Усилие на разрыв
- 12 кг
- Температурное воздействие , выдерживаемое наружной оболочкой
- от -50 до +125 С
- Стойкость с УФ излучению
- высокая
- Химическая стойкость
- растворители, нефть, масло, соленая вода
- Длина кабеля
- по заказу
- Контактная поверхность
- 77х11 мм
- Крепежные элементы к призме
- 2 х винт М3
- Расстояние между центрами крепежных отверстий
- 71,5 мм
- Тип используемых призм
- WV910
- Габаритные размеры корпуса (ДХШхВ)
- 77х11х19 мм
