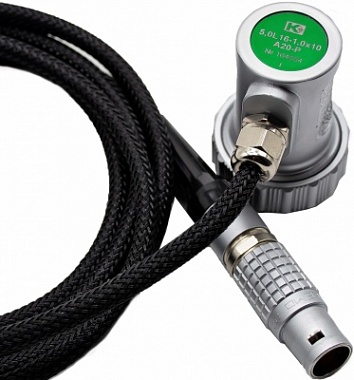

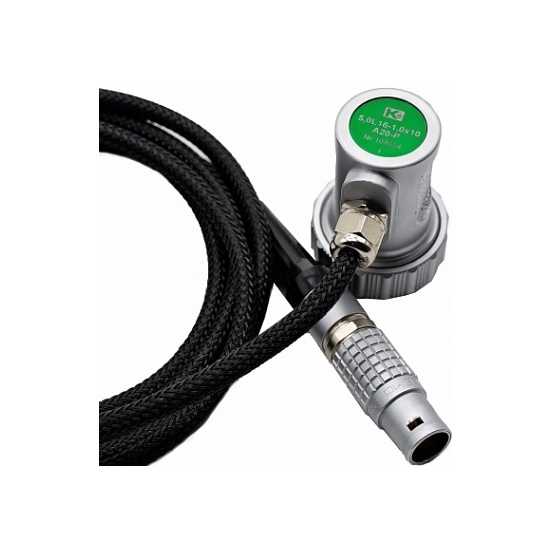

Ультразвуковая прямая фазированная решетка 5L16-1,0x10-A20-P
- Прямая фазированная 16-ти элементная решетка частотой 5 МГц предназначенная для работы без использования специальных призм. Обеспечивание сканирование +/- 27 ° за один проход.
- Отличное скольжение и акустический контакт обеспечивается за счет применения специальных полиуретановых сменных протекторов.
- Прямой ФАР преобразователь представляет собой идеальное решение для неразрушающего контроля изделий традиционными нормальными волнами. Улучшенный контакт и отсутствие отражений от призмы делают контроль простым и удобным.
- Сменный протектор РL30-1 имеет низкую стоимость, долгий ресурс использования и отлично работает по грубой поверхности
- Интегрированный коаксиальный кабель длиной 2м, 110 пф/м, 50 Ом
Разъем LEMO FGG.2B.326.CLAD42Z
Технические характеристики фазированной решетки 5L16-1,0x10-A20-P
- Частота УЗК
- 5 МГц
- Количество элементов
- 16
- Расстояние между центрами соседних элементов (р)
- 1,0 мм
- Расстояние между элементами (g)
- 0,2 мм
- Длина элемента (W)
- 10 мм
- Ширина элемента (e)
- 0,8 мм
- Апертура (A)
- 15,8 мм
- Тип кабельного разъема
- LEMO FGG.2B.326.CLAD42Z
- Тип кабеля
- 16 коаксиальных проводов в общей экранированной оплетке, защищенный наружным армированием
- Наружная оболочка
- наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅7 мм
- Усилие на разрыв
- 12 кг
- Температурное воздействие , выдерживаемое наружной оболочкой
- от -50 до +125 С
- Стойкость с УФ излучению
- высокая
- Химическая стойкость
- растворители, нефть, масло, соленая вода
- Длина кабеля
- по заказу
- Контактная поверхность
- ∅ 30 мм
- Тип используемых протекторов
- сменный полиуретановый протектор PL30-1
- Габаритные размеры корпуса (ДХШхВ)
- ∅ 44 х 57 мм
