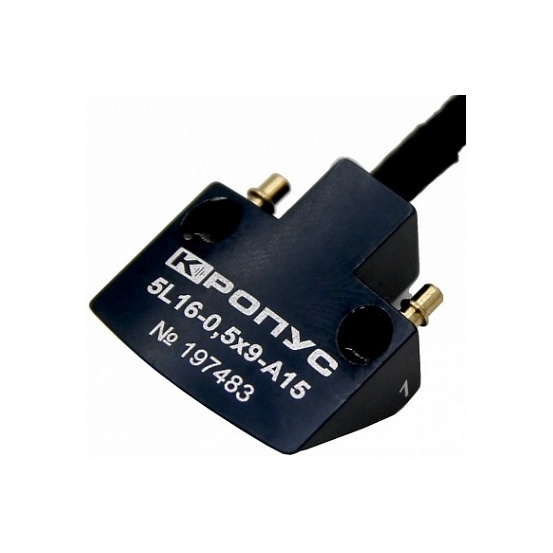

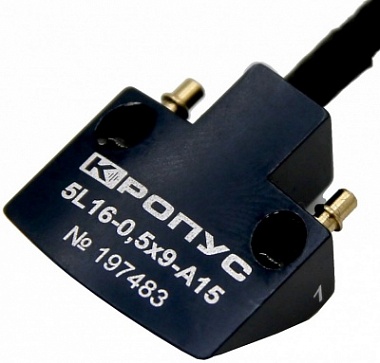

Ультразвуковая фазированная антенная решетка 5L16-0,5х9-A15
Антенная решетка с частотой с частотой 5 МГц и размером 0.5х9 мм для УЗ дефектоскопов с ФАР. Малогабаритный корпус и оптимальная чувствительность для контроля сварных соединений малой толщины.- Согласующий слой оптимального рассчитан для материала Rexolite.
- Коаксиальный интегрированный армированный кабель повышенной прочности. Разъем швейцарской фирмы LEMO марки FGG.2B.326.CLAD42Z.
- Миниатюрный корпус размера А15.
Технические характеристики фазированной решетки 5L16-0,5х9-A15
- Частота УЗК
- 5 МГц
- Количество элементов
- 16
- Расстояние между центрами соседних элементов (р)
- 0,5 мм
- Расстояние между элементами (g)
- 0,1 мм
- Длина элемента (W)
- 9 мм
- Ширина элемента (e)
- 0,4 мм
- Апертура (A)
- 7,9 мм
- Тип кабельного разъема
- LEMO FGG.2B.326.CLAD42Z
- Тип кабеля
- 16 коаксиальных проводов в общей экранированной оплетке, защищенный наружным армированием
- Наружная оболочка
- наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅5,5 мм
- Усилие на разрыв
- 12 кг
- Температурное воздействие , выдерживаемое наружной оболочкой
- от -50 до +125 С
- Стойкость с УФ излучению
- высокая
- Химическая стойкость
- растворители, нефть, масло, соленая вода
- Длина кабеля
- по заказу
- Контактная поверхность
- 21х16 мм
- Крепежные элементы к призме
- 2 х винт М2
- Расстояние между центрами крепежных отверстий
- 16,5 мм
- Тип используемых призм
- SA15
- Габаритные размеры корпуса (ДХШхВ)
- 25х22х11 мм
