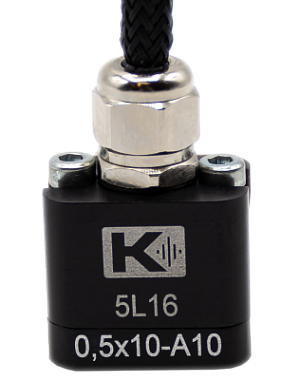

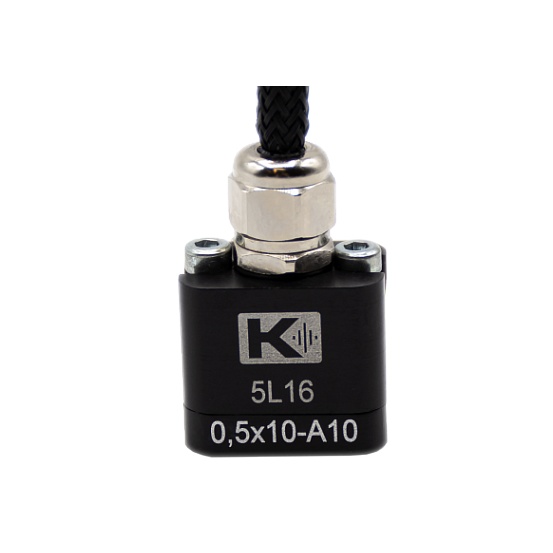

Ультразвуковая линейная фазированная решетка 5L16-0,5х10-A10
- Ультразвуковая линейная фазированная антенная решетка с частотой 5МГц и размером 0.5х10 мм для УЗ дефектоскопов с ФАР;
- Миниатюрный корпус и оптимальная чувствительность для контроля сварных соединений малой толщины.
- Согласующий слой оптимального рассчитан для материала Rexolite.
- Коаксиальный интегрированный армированный кабель повышенной прочности (2м, 110 пф/м, 50 Ом). Разъем швейцарской фирмы LEMO марки FGG.2B.326.CLAD42Z.
SA10 призма для ФР преобразователей Olympus
Технические характеристики фазированной решетки 5L16-0,5х10-A10
- Частота УЗК
- 5 МГц
- Количество элементов
- 16
- Расстояние между центрами соседних элементов (р)
- 0,31 мм
- Расстояние между элементами (g)
- 0,1 мм
- Длина элемента (W)
- 5 мм
- Ширина элемента (e)
- 0,8 мм
- Апертура (A)
- 4,9 мм
- Тип кабельного разъема
- LEMO FGG.2B.326.CLAD42Z
- Тип кабеля
- 16 коаксиальных проводов в общей экранированной оплетке, защищенный наружным армированием
- Наружная оболочка
- наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅7 мм
- Усилие на разрыв
- 12 кг
- Температурное воздействие , выдерживаемое наружной оболочкой
- от -50 до +125 С
- Стойкость с УФ излучению
- высокая
- Химическая стойкость
- растворители, нефть, масло, соленая вода
- Длина кабеля
- по заказу
- Контактная поверхность
- 7х7 мм
- Крепежные элементы к призме
- нет, устанавливается в паз призмы
- Расстояние между центрами крепежных отверстий
- -
- Тип используемых призм
- SB55
- Габаритные размеры корпуса (ДХШхВ)
- 7х7х30 мм
