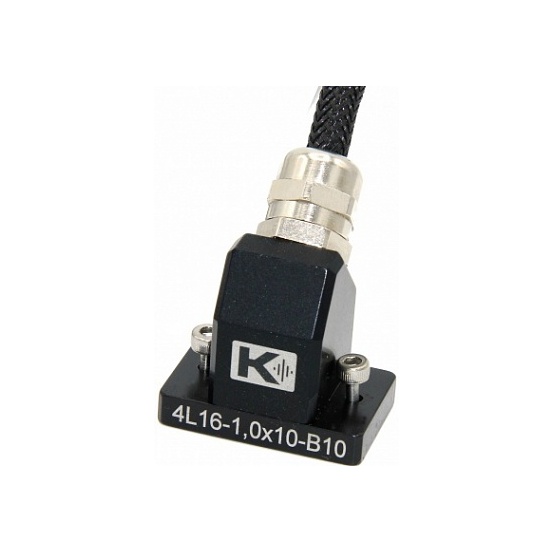

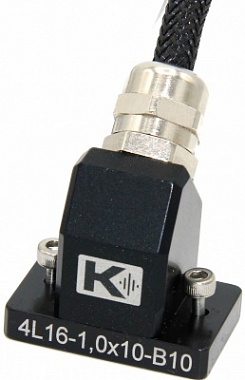

Фазированная Решетка 4L16-1,0х10-B10, 16 эл, 4 МГц

Наличие по запросу

Цена по запросу

Оформить заказ

Технические характеристики фазированной решетки 4L16-1,0х10-B10

Частота УЗК: 4 МГц
Количество элементов: 16
Расстояние между центрами соседних элементов (р): 1,0 мм
Расстояние между элементами (g): 0,2 мм
Длина элемента (W): 10 мм
Ширина элемента (e): 0,8 мм
Апертура (A): 15,8 мм
Тип кабельного разъема: LEMO FGG.2B.326.CLAD42Z
Тип кабеля: 16 коаксиальных проводов в общей экранированной оплетке, защищенный наружным армированием
Наружная оболочка: наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅7 мм
Усилие на разрыв: 12 кг
Температурное воздействие , выдерживаемое наружной оболочкой: от -50 до +125 С
Стойкость с УФ излучению: высокая
Химическая стойкость: растворители, нефть, масло, соленая вода
Длина кабеля: по заказу
Контактная поверхность: 33,5х21 мм
Крепежные элементы к призме: 2 х винт М3
Расстояние между центрами крепежных отверстий: 25 мм
Тип используемых призм: SB10
Габаритные размеры корпуса (ДХШхВ): 33,5х21х40 мм

Описание

Ультразвуковая фазированная антенная решетка 4МГц 1х10мм

Антенная решетка с частотой 4МГц и размером 1х10мм для УЗ дефектоскопа УСД-60ФР. Малогабаритный корпус и оптимальная чувствительность для контроля сварных соединений толщиной от 4 до 60 мм.

Согласующий слой оптимального рассчитан для материала Rexolite.
Коаксиальный интегрированный армированный кабель повышенной прочности. Разъем швейцарской фирмы LEMO марки FGG.2B.326.CLAD42Z.
Малогабаритный корпус размера B10.
