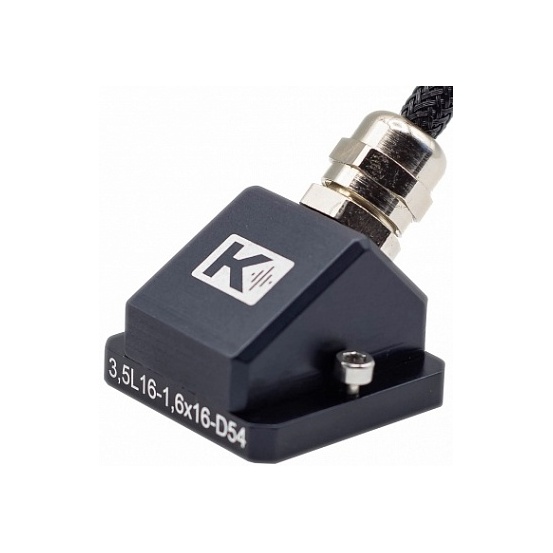

Фазированная Решетка 3,5L16-1.6х16-D54 16 эл, 3,5 МГц

Наличие по запросу

Цена по запросу

Оформить заказ

Технические характеристики фазированной решетки 3,5L16-1.6х16-D54







Частота УЗК: 3,5 МГц
Количество элементов: 16
Расстояние между центрами соседних элементов (р): 1,6 мм
Расстояние между элементами (g): 0,2 мм
Длина элемента (W): 16 мм
Ширина элемента (e): 1,4 мм
Апертура (A): 28,6 мм
Тип кабельного разъема: LEMO FGG.2B.326.CLAD42Z
Тип кабеля: 16 коаксиальных проводов в общей экранированной оплетке, защищенный наружным армированием
Наружная оболочка: наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅7 мм
Усилие на разрыв: 12 кг
Температурное воздействие , выдерживаемое наружной оболочкой: от -50 до +125 С
Стойкость с УФ излучению: высокая
Химическая стойкость: растворители, нефть, масло, соленая вода
Длина кабеля: по заказу
Контактная поверхность: 35х36 мм
Крепежные элементы к призме: 2 х винт М3
Тип используемых призм: SD54
Габаритные размеры корпуса (ДХШхВ): 35х36х26 мм

Описание

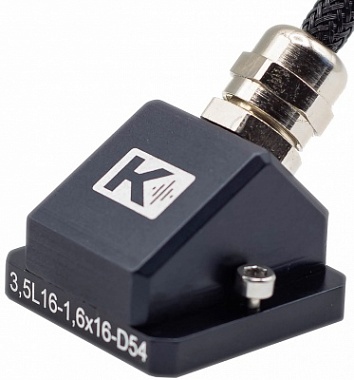

Ультразвуковая линейная фазированная решетка 3,5L16-1.6х16-D54

16-ти элементная линейная фазированная антенная решетка частотой 3,5 МГц и размером 1,6х16мм для УЗ дефектоскопа УСД-60ФР.
Малогабаритный корпус и высокая чувствительность для контроля сварных соединений, в т.ч. крупнозернистых материалов толщиной от 6 до 80 мм.
Согласующий слой оптимального раcсчитан для материала Rexolite.
Коаксиальный интегрированный армированный кабель длиной 2м повышенной прочности , 110 пф/м, 50 Ом.
Разъем швейцарской фирмы LEMO марки FGG.2B.326.CLAD42Z
Малогабаритный корпус размера D54
