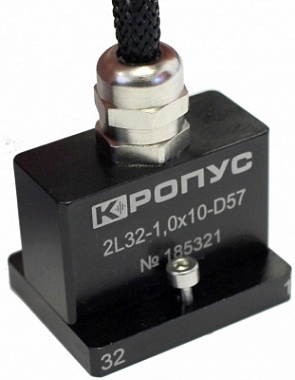

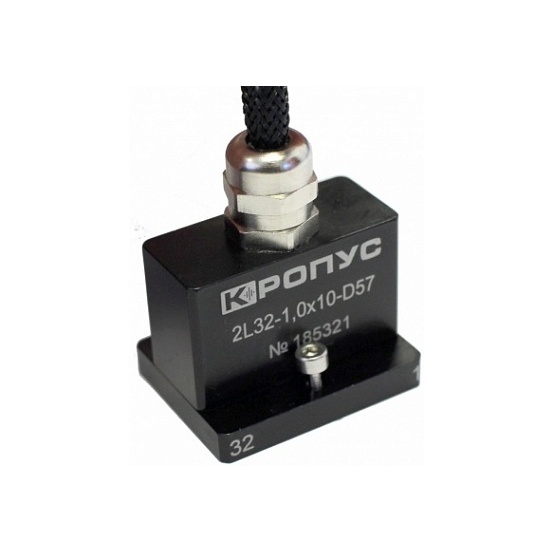

Ультразвуковая линейная фазированная решетка 2L32-1,0х10-D57
- Ультразвуковая 32-х канальная линейная фазированная решетка с частотой 2МГц и размером 1,0х10мм для УЗ дефектоскопа УСД-60ФР-16/128.
- Миниатюрный корпус и оптимальная чувствительность для контроля сварных соединений толщиной от 10 до 80 мм.
- Согласующий слой оптимального рассчитан для материала Rexolite.
- Коаксиальный интегрированный армированный кабель повышенной прочности (2м / 5м, 110 пф/м, 50 Ом).
- Разъем фирмы AMPHENOL тип D38999/26FF35SN.
- Малогабаритный корпус размера D57.
SD57 призма для ФР преобразователя с корпусом D57
Технические характеристики фазированной решетки 2L32-1,0х10-D57
- Частота УЗК
- 2 МГц
- Количество элементов
- 32
- Расстояние между центрами соседних элементов (р)
- 1,0 мм
- Расстояние между элементами (g)
- 0,2 мм
- Длина элемента (W)
- 10 мм
- Ширина элемента (e)
- 0,8 мм
- Апертура (A)
- 31,8 мм
- Тип кабельного разъема
- AMPHENOL D38999/26FF35SN
- Тип кабеля
- 32 коаксиальных провода в общей экранированной оплетке, защищенные наружным армированием и внутренним стальным тросом
- Наружная оболочка
- наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅7 мм
- Усилие на разрыв
- 12 кг
- Температурное воздействие , выдерживаемое наружной оболочкой
- от -50 до +125 С
- Стойкость с УФ излучению
- высокая
- Химическая стойкость
- растворители, нефть, масло, соленая вода
- Длина кабеля
- по заказу
- Контактная поверхность
- 32х40 мм
- Крепежные элементы к призме
- 2 х винт М3
- Расстояние между центрами крепежных отверстий
- 25 мм
- Тип используемых призм
- SD57
- Габаритные размеры корпуса (ДХШхВ)
- 40х32х30 мм
