- Описание
Ультразвуковая линейная фазированная решетка 5L16-0,5х10-A10
Ультразвуковая линейная фазированная решетка с частотой 2 МГц и размером 1,4х20 мм для УЗ дефектоскопа УСД-60ФР.
- Миниатюрный корпус и оптимальная чувствительность для контроля сварных соединений толщиной от 6 до 80 мм.
- Согласующий слой оптимального рассчитан для материала Rexolite.
- Коаксиальный интегрированный армированный кабель повышенной прочности (2м, 110 пф/м, 50 Ом). Разъем швейцарской фирмы LEMO марки FGG.2B.326.CLAD42Z.
- Малогабаритный корпус размера B17.
SB17 призма для ФР преобразователя с корпусом B17

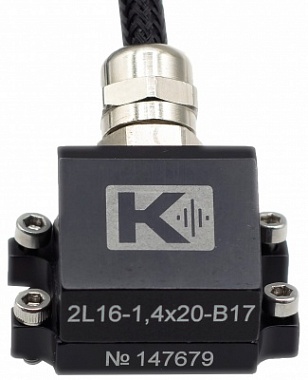

Технические характеристики фазированной решетки 2L16-1.4х20-B17
- Частота УЗК
- 2 МГц
- Количество элементов
- 16
- Расстояние между центрами соседних элементов (р)
- 1,4 мм
- Расстояние между элементами (g)
- 0,2 мм
- Длина элемента (W)
- 20 мм
- Ширина элемента (e)
- 1,2 мм
- Апертура (A)
- 22,2 мм
- Тип кабельного разъема
- LEMO FGG.2B.326.CLAD42Z
- Тип кабеля
- 16 коаксиальных проводов в общей экранированной оплетке, защищенный наружным армированием
- Наружная оболочка
- наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅7 мм
- Усилие на разрыв
- 12 кг
- Температурное воздействие , выдерживаемое наружной оболочкой
- от -50 до +125 С
- Стойкость с УФ излучению
- высокая
- Химическая стойкость
- растворители, нефть, масло, соленая вода
- Длина кабеля
- по заказу
- Контактная поверхность
- 41х30 мм
- Крепежные элементы к призме
- 4 х винт М3
- Тип используемых призм
- SB17
- Габаритные размеры корпуса (ДХШхВ)
- 41х30х25 мм
