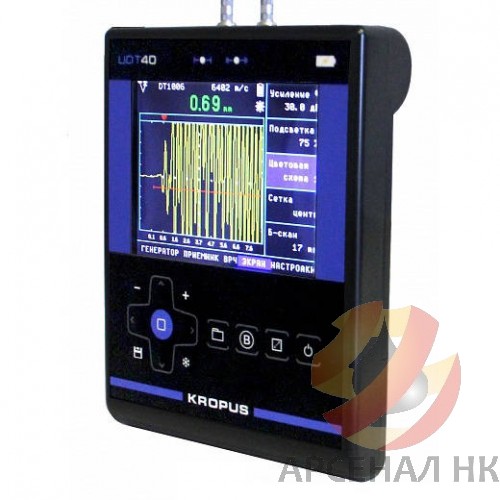

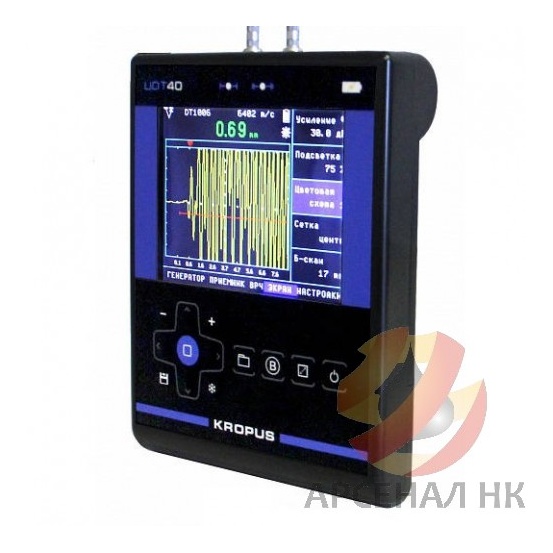

Высокоточный, не имеющий аналогов в России, универсальный ультразвуковой толщиномер с высокой достоверностью контроля. Наличие А-скана исключает такие типичные ошибки при измерении толщины с помощью УЗК, как удвоение показаний, а В-скан позволяет наблюдать профиль дна изделия. Толщиномер реализует различные возможности контроля толщины - высокоточное измерение времени по переходу через "ноль", измерение времени между сигналами "эхо-эхо", измерение толщины металла под покрытиями, ЭМА контроль и пр.
Наличие встроенных контуров согласования, регулируемой частоты и формы импульса возбуждения и трех степеней электрического демпфирования позволяет использовать с толщиномером УДТ-40 любые ультразвуковые преобразователи с частотами от 0,5 до 15 МГц, как совмещенного, так и раздельно-совмещенного (раздельного) типа.
Сертификат Госстандарта России RU.C.27.003.A №43062, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №31416-11 и допущен к применению в Российской Федерации.
Основные особенности толщиномера
- Развертка экрана: от 4 до 400 мм (сталь)
- Дисплей: цветной TFT 320 х 240
- Усилитель: широкополосный 0.5 - 15 МГц
- Подключение любых УЗ и ЭМА преобразователей
- Диапазон регулировки усиления 110 дБ
- А-скан, В-скан (профиль дна изделия)
- Фиксирование минимального значения толщины
- "Заморозка" А-сигнала
- Коррекция V-образности р/с преобразователей
| - Измерение толщины по одному сигналу или между двумя сигналами
- Точность индикации толщины: 0.001, 0.01 или 0.1
- Память конфигураций (все параметры прибора и преобразователя)
- Память результатов с возможностью просмотра результатов на экране
- Интерфейс - USB
- Питание:встроенный Li-Pol аккумулятора или внешний блок питания
- не менее 12 часов работы от аккумуляторов
- Масса: 870 гр.
|
Технические характеристики ультразвукового толщиномера
Разверткамин.: 0 - 4 мм
макс.: 0 - 400 мм (сталь)Диапазон скоростей1000 - 9999 м/сЗадержкаот 0 мкс до 168 мксДемпфирование50 ом / 1000 ом (до 25 ом в совмещенном режиме)Входной импенданс50 ом / 600 омЗондирующий импульсрадиочастотный импульс, амплитудой 200 В,
с регулируемой частотой и числом периодов Усилительширокополосный 0.5-20 МГц (-6 дБ)
Диапазон регулировки усиления110 дБ, с шагом 0.5, 1, 2 или 6 дБДетектированиерадиосигналЗоны контролядве независимых зоны, начало и ширина
изменяются во всем диапазоне развертки
Автоматическая Сигнализация Брака (АСБ)световая и звуковаяИзмерение временных интерваловот 0 до первого сигнала в зоне или между
сигналами в зонахДисплейцветной TFT с регулируемой яркостью,
115 х 85 мм; 320 х 240 точек, три настраиваемые цветовые схемы экранаПамять100 настроек для датчиков
250 результатов измерений с А-сканом, 250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений
Интерфейс USB
Разъемы преобразователейLemo 00
Аккумуляторывстроенный литий-полимерный аккумулятор 11 В, 5А/ч
Время работы от аккумулятора
не менее 12 часов
Питание толщиномера
внешний блок питания 220 В ACРабочее напряжение питания15 В DCДиапазон рабочих температур толщиномера
от -25 C до +55 C
Габаритные размеры толщиномера (В x Ш x Д)205 мм x 160 мм x 43 ммМасса толщиномера
0,87 кг
