- Описание

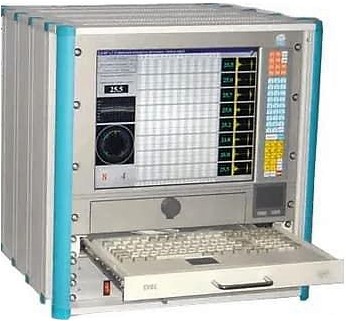

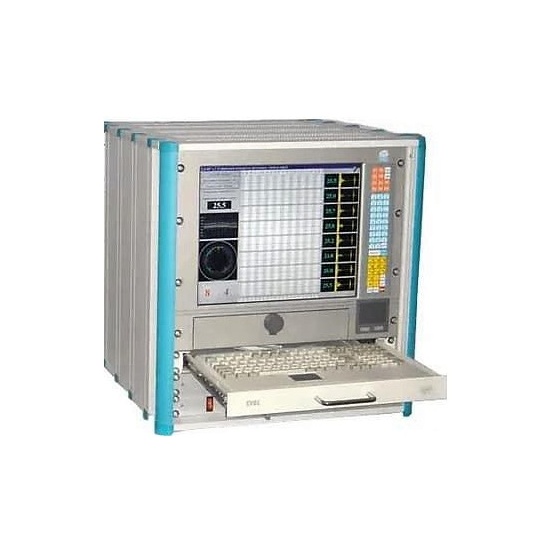

Промышленный толщиномер полиэтиленовых труб УД-8К построен на использовании дефектоскопа УСД-46 в качестве измерительного и дефектоскопического блока, 8-канального коммутатора и персонального компьютера (ПК), управляющего работой дефектоскопа и коммутатора, а также обеспечивающего визуализацию контрольной информации по всем каналам и протоколирование контроля. Кроме этого, ПК используется для калибровки каждого канала по толщине, чувствительности и браковочным признакам.
В качестве контрольной информации на экран ПК в реальном времени выводятся значения толщин по каждому каналу, графики толщин всех каналов одновременно или по отдельности за последний час, А и В-развертки в каждом канале, а так же изображение сечения трубы с отклонением толщины в каждом секторе.
В системе используются ультразвуковые контактно-щелевые преобразователи на 2.5 МГц, собственного производства, с индивидуальным подводом контактной жидкости (воды) и призмой, имеющей 3 степени свободы, что обеспечивает постоянный зазор преобразователя относительно поверхности трубы. Кроме этого, для устранения влияния контакта на результат измерения и компенсации различных характеристик преобразователей, в управляющем ПК реализован алгоритм автоматической регулировки усиления (АРУ) в каждом канале.
Отличительные особенности системы УД-8К:
- Встраивается непосредственно в линии производства труб;
- Измерение толщины стенок труб с диаметрами от 100 мм до 700 мм.
