- Описание

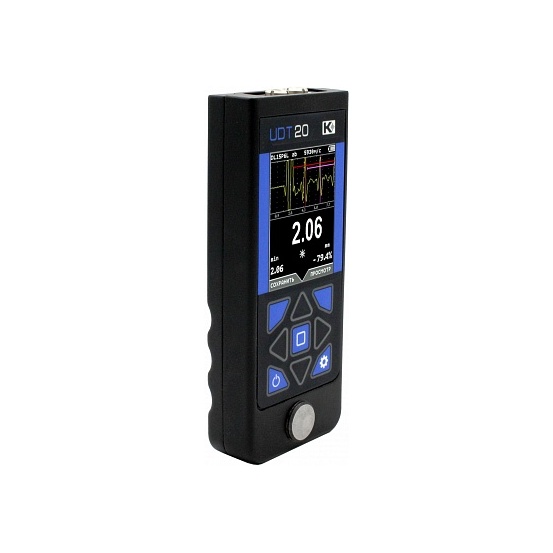

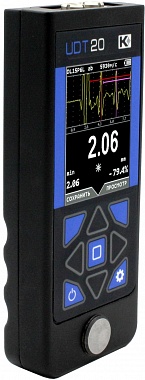

Высокоточный универсальный ультразвуковой толщиномер с А- и В- сканами. Наличие реального сигнала на экране позволяет исключить типичные ошибки при измерении толщины с помощью УЗК и повысить точность измерения.
В-скан позволяет построить точный и визуально наглядный профиль дна изделия.
Толщиномер реализует различные возможности контроля толщины - высокоточное измерение времени по переходу через "ноль", измерение времени между сигналами "эхо-эхо", измерение толщины металла под покрытиями и пр.
С толщиномером УДТ-20 можно использовать любые ультразвуковые преобразователи с частотами от 0,5 до 15 МГц, как совмещенного (в т.ч. с линиями задержки), так и раздельно-совмещенного (раздельного) типа.
Сертификат Госстандарта России RU.C.27.003.A №43062, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №69546-17 и допущен к применению в Российской Федерации.
Толщиномер ультразвуковой УДТ-20, предназначен для измерения толщины изделий, изготовленных из материалов с затуханием ультразвуковых колебаний, позволяющим получить эхо-сигналы, отраженные от конструкционных поверхностей с использованием ультразвуковых пьезопреобразователей по ГОСТ 26266, с номинальными частотами от 0, 5 до 15 МГц.
Толщиномер измеряет время распространения УЗ сигналов в диапазоне от 0 до 166.1 мкс, что соответствует диапазону от 0 до 390.4 мм по стали, при скорости УЗК 5950 м/с. Толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.
Толщиномер может эксплуатироваться при температуре окружающего воздуха от минус 25 до 55 °С, верхнее значение относительной влажности 95 % при 35 °С и более низких температурах, без конденсации влаги (группа исполнения С3 по ГОСТ 12997).
Температура поверхности измеряемого изделия ограничивается пределами, указанными в паспорте используемого преобразователя. По эксплуатационной законченности толщиномер относится к изделиям третьего порядка по ГОСТ 12997. По устойчивости к воздействию атмосферного давления толщиномер и преобразователи соответствуют группе РI по ГОСТ 12997. Степень защиты от воздействия пыли и воды соответствует исполнению IР40 по ГОСТ 14254.
Сертификат утверждения типа средства измерения толщиномер УДТ-20
Сертификат соответствия Российского Речного Регистра
В-скан позволяет построить точный и визуально наглядный профиль дна изделия.
Толщиномер реализует различные возможности контроля толщины - высокоточное измерение времени по переходу через "ноль", измерение времени между сигналами "эхо-эхо", измерение толщины металла под покрытиями и пр.
С толщиномером УДТ-20 можно использовать любые ультразвуковые преобразователи с частотами от 0,5 до 15 МГц, как совмещенного (в т.ч. с линиями задержки), так и раздельно-совмещенного (раздельного) типа.
Сертификат Госстандарта России RU.C.27.003.A №43062, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №69546-17 и допущен к применению в Российской Федерации.
Толщиномер ультразвуковой УДТ-20, предназначен для измерения толщины изделий, изготовленных из материалов с затуханием ультразвуковых колебаний, позволяющим получить эхо-сигналы, отраженные от конструкционных поверхностей с использованием ультразвуковых пьезопреобразователей по ГОСТ 26266, с номинальными частотами от 0, 5 до 15 МГц.
Толщиномер измеряет время распространения УЗ сигналов в диапазоне от 0 до 166.1 мкс, что соответствует диапазону от 0 до 390.4 мм по стали, при скорости УЗК 5950 м/с. Толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.
Толщиномер может эксплуатироваться при температуре окружающего воздуха от минус 25 до 55 °С, верхнее значение относительной влажности 95 % при 35 °С и более низких температурах, без конденсации влаги (группа исполнения С3 по ГОСТ 12997).
Температура поверхности измеряемого изделия ограничивается пределами, указанными в паспорте используемого преобразователя. По эксплуатационной законченности толщиномер относится к изделиям третьего порядка по ГОСТ 12997. По устойчивости к воздействию атмосферного давления толщиномер и преобразователи соответствуют группе РI по ГОСТ 12997. Степень защиты от воздействия пыли и воды соответствует исполнению IР40 по ГОСТ 14254.
Документация:
Руководство по эксплуатации толщиномера УДТ-20Сертификат утверждения типа средства измерения толщиномер УДТ-20
Сертификат соответствия Российского Речного Регистра
