- Описание

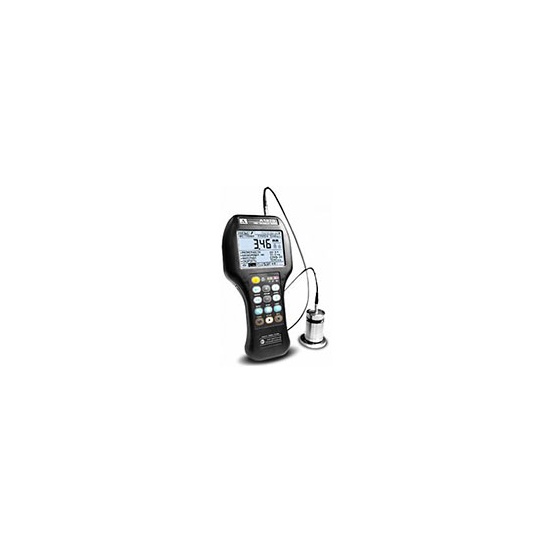

ЭМА толщиномер А1270 предназначен для толщинометрии изделий из алюминия, сплавов алюминия и сталей без применения контактных жидкостей. Используемые с толщиномером ЭМА преобразователи мало чувствительны к состоянию поверхности, поэтому поверхность объекта контроля не требует специальной подготовки, что значительно сокращает время подготовки к контролю. Прибор также позволяет работать через покрытие или с зазором.
Назначение
- Измерение толщины деталей и узлов из металлов и сплавов без применения контактной жидкости;
- Оценка степени анизотропии проката;
- Толщинометрия нижней части корпуса судна без предварительной подготовки поверхности;
- Толщиномертия листового проката.
Особенности
- ЭМА толщиномер А1270 рассчитан на использование совмещенного ЭМА преобразователя сдвиговых (SH) волн;
- Результат измерения отображается в мм с точностью до второго знака после запятой (одна сотая миллиметра). Прибор имеет возможность записывать и хранить результаты измерений в энергонезависимой панели;
- Графическая и текстовая информация отображается на жидкокристаллическом экране с подсветкой для работы при слабом освещении. Для управления прибором используется пленочная клавиатура. Для подключения ЭМА преобразователя применены разъемы LEMO серии 00;
- маленькие размеры и вес прибора и преобразователей;
- расширенный диапазон измеряемых толщин (0,7-100 мм по алюминию);
- различные типы ЭМА преобразователей (с радиальной поляризацией, с линейной поляризацией);
- работа без применения контактной жидкости;
- различные режимы работы прибора: измерение, обзор, настройка;
- легкость и простота в настройке и использовании: настройка на материал, автоматическая настройка скорости;
- автоматическая настройка основных параметров преобразователя при калибровке;
- память на 19800 измерений;
- корреляционная обработка сигналов;
- конструкция прибора по IP65.
Функциональные возможности:
- Инновационное техническое решение, позволяющее исключить из конструкции ЭМА преобразователя мощные постоянные магниты путем замены их на импульсные электромагниты, исключает эффект сильного притяжения преобразователя к ферромагнитным материалам, сохраняет работоспособность преобразователя и упрощает процедуру сканирования, тем самым облегчая практическое применение толщиномера при ручном УЗ контроле.
- Использование двух типов ЭМА преобразователей поперечных волн – с радиальной и линейной поляризацией на базе разработанной технологии импульсного электромагнита.
- Подключение к электронному блоку прибора преобразователей с постоянным магнитом S7392 и S7394 с помощью специального переходника.
- Проведение измерений без предварительной подготовки поверхности объекта контроля и без применения контактной жидкости.
- Измерение толщины металлических изделий через коррозионное и лакокрасочное покрытие толщиной до 1 мм. При толщине покрытия 1 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины металлического изделия без учета покрытия.
- Сканирование объекта контроля.
- Толщинометрия изделий через воздушный зазор, путем крепления ЭМА преобразователя в специализированной каретке.
- Малая апертура ЭМА преобразователя (8 мм) позволяет проводить контроль труб малого диаметра (от 15 мм).
- Работа в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала.
- Режим В-Скан для отображения профиля исследуемого объекта контроля на дисплее прибора.
