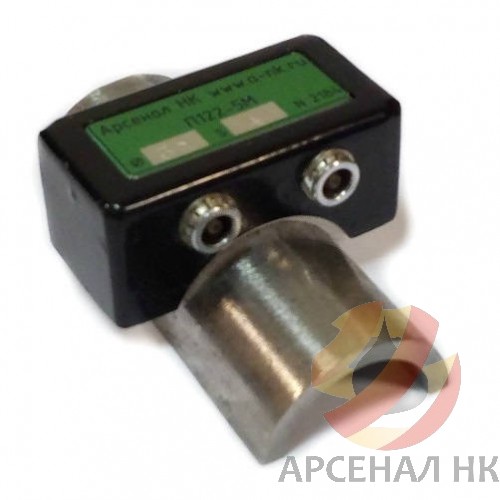

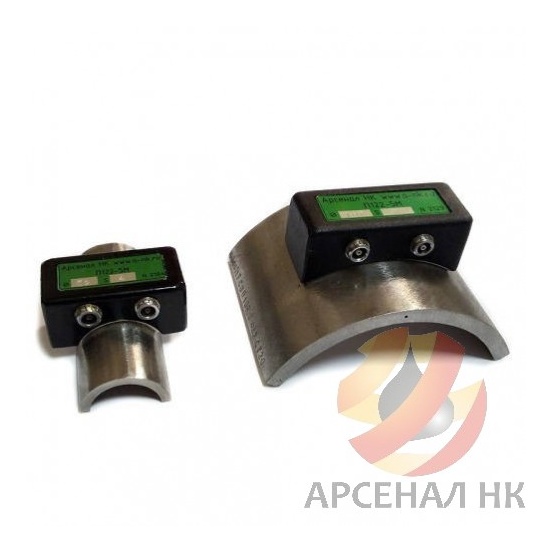

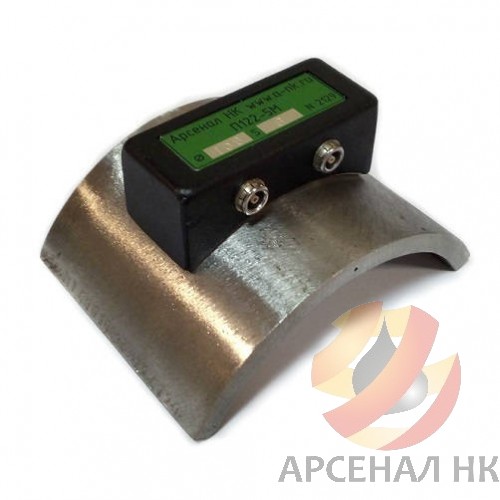

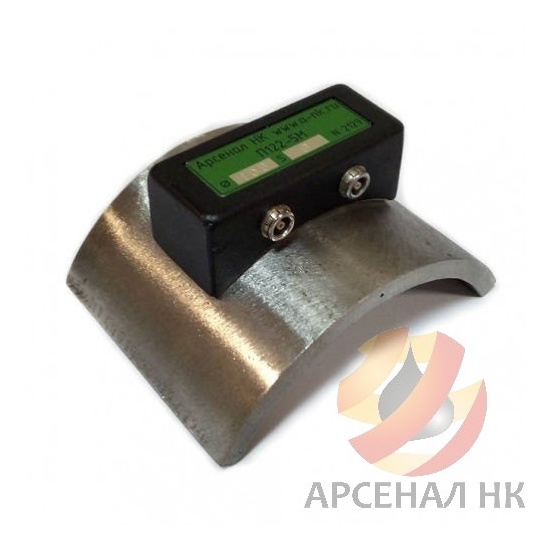

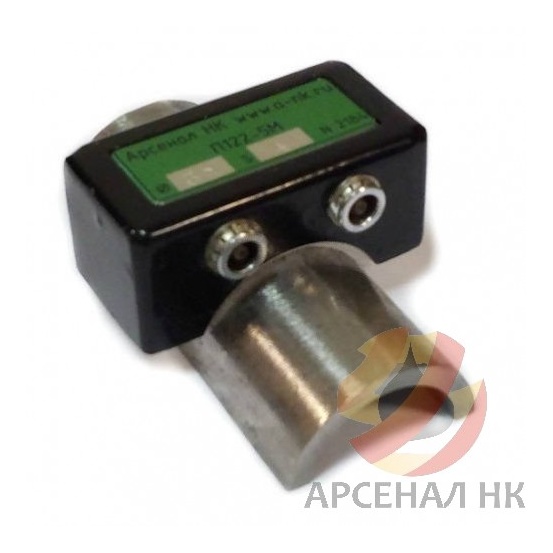

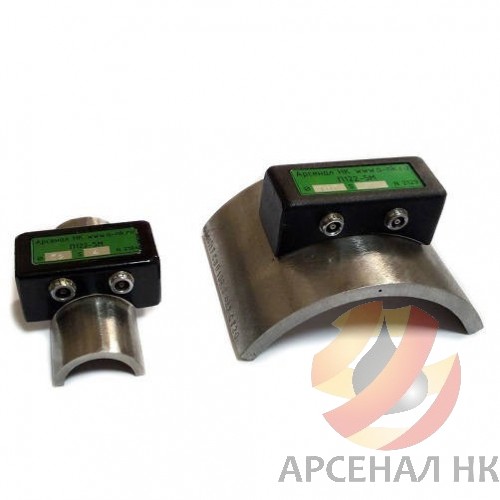

Раздельно-совмещенные преобразователи хордового типа для контроля металла
Назначение
Преобразователи хордового типа предназначены для контроля качества сварных соединений стальных трубопроводов малого диаметра (10... 325 мм) с малой толщиной стенки (2... 9 мм). Применение ПЭП хордового типа предписывается такими нормативными документами, как РД 34.17.302-97 (ОП-501), РД 25.160-10-КТН-016-15 и другими.
Отличительные особенности
- корпус преобразователей выполнен из металла;
- используется только продольное сканирование сварного шва, что повышает производительность контроля;
- преобразователи поставляются в комплекте с СОП. На каждый диаметр и толщину контролируемой трубы изготавливается комплект "преобразователь + СОП";
- СОП изготавливается из отрезка трубы соответствующего типоразмера с искусственным отражателем типа "плоскодонное отверстие". Размер отражателя - согласно требований РД 25.160-10-КТН-016-15;
- СОП изготавливаются из стали марки Ст. 20 или других марок стали при необходимости.
Основные технические характеристики
- эффективная частота преобразователей - 5 МГц;
- тип разъемов - Lemo 00 (установлены в корпусе преобразователя).
 | Преобразователь хордового типа, П122-5М ØXXX/YY, Частота 5 МГц, Диаметр XXX мм, Толщина YY мм. |
