- Описание

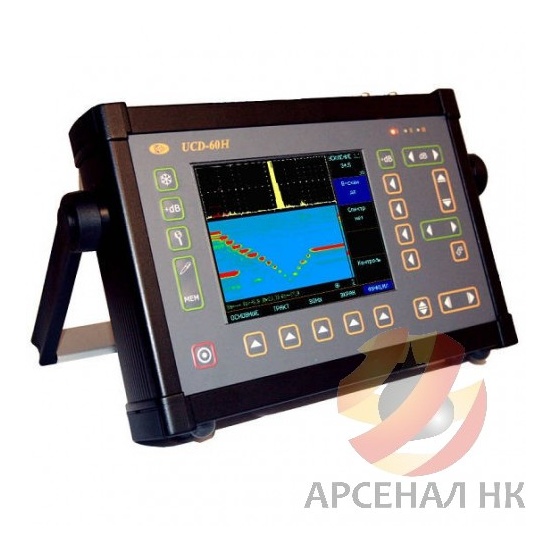

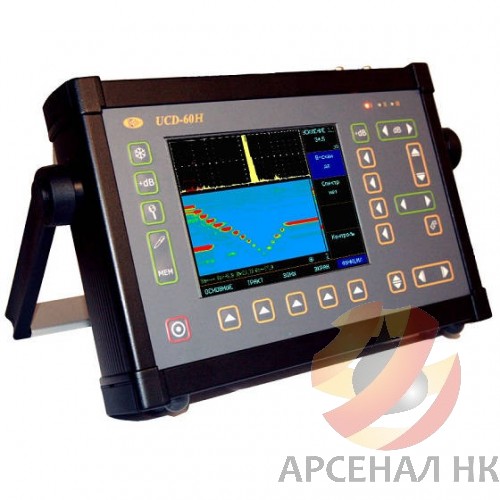

Универсальный низкочастотный ультразвуковой дефектоскоп со всеми достоинствами распространенной модели УД2Н-ПМ. В новой модели дефектоскопа установлен яркий и хорошо читаемый TFT-экран 640х480, реализована функция В-скана и С-скана(опционально), измерения спектра сигнала.
Богатые функциональные возможности дефектоскопа позволяют создавать на базе прибора различные специализированные версии, в том числе многоканальные приборы с коммутатором до 32-х каналов.
В новом низкочастотном дефектоскопе также предусмотрена комплектация импедансным р/с преобразователем.
Быстрая связь с ПК по Ethernet позволяет строить на базе данного дефектоскопа автоматизированные комплексы контроля качества композитных материалов совмещающие бесконтактный и контактный ультразвуковой, а также импедансный методы контроля.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.
Особенности
Одновременное отображении амплитуды сигнала и расстояния до него
Отображения сигналов в недектированном режиме
Высокая мощность благодаря использования генератора с регулируемым числом периодов возбуждения
Б-скан для более удобной визуализации контроля
Измерение спектра сигнала
Выделение цветом сигналов в разных зонах, сетки, меню, показаний и прочих элементов экрана
Сохранение и просмотр настроек и результатов на экране прибора
Функция смена цвета фона, позволяющая комфортно работать даже при прямом солнечном свете
Просмотр результатов контроля на приборе
Функция ВРЧ по 32-м точкам с возможностью регулировки положения и усиления в каждой точке
Основные отличия
|
|
Технические характеристики дефектоскопа
макс.: 0 - 6000 мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
с шагом 0,01 / 0,1/ 1 и 10мкс
с регулируемой частотой заполнения 20-2500 кГц
и длительностью до 32-х периодов
с построением кривой по 32 опорным точкам
введенным вручную или от контрольных отражателей
полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан, спектр сигнала
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.
индивидуальная логика определения дефекта в зоне
сигналами в зонах, по фронту или по максимуму
сигнала
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
130 х 100 мм
5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
