- Описание

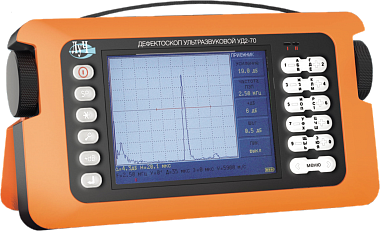

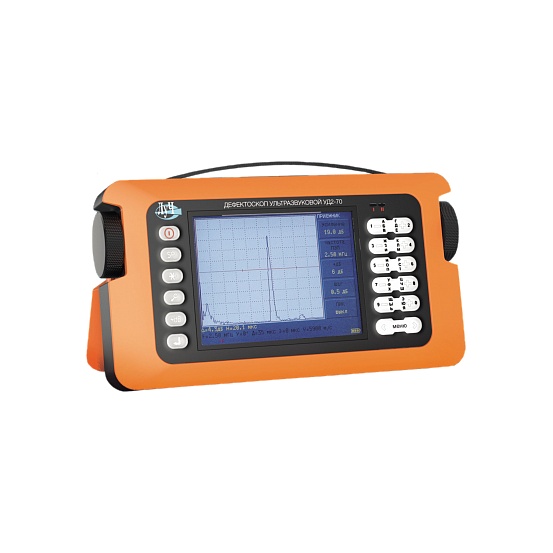

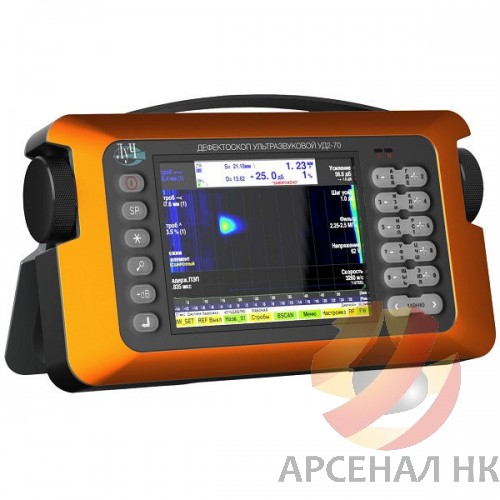

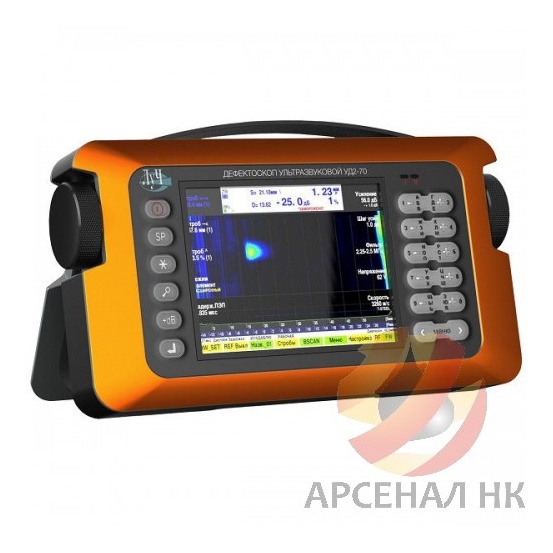

Ультразвуковой дефектоскоп УД2-70 предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, для измерения глубины и координат их залегания, измерения отношений амплитуд сигналов от дефектов. Также имеются специальные меню, которые применяются для выявления дефектов в деталях и узлах локомотивов и МВПС и в деталях элементов колесных пар вагонов, в которых записаны типовые настройки прибора.
Особенности ультразвукового дефектоскопа:
- малые габариты;
- построение АРД диаграмм;
- два независимых строба АСД;
- автоматическая регулировка усиления;
- иммерсионный режим работы;
- возможность синхронизации с внешними устройствами;
- возможность обновления программного обеспечения Потребителем;
- B-Скан;
- большой цветной дисплей с высокой контрастностью и разрешающей способностью;
- встроенные часы и календарь;
- прочный алюминиевый корпус для тяжелых условий эксплуатации;
- возможность подключения внешних USB устройств (клавиатура, мышь, внешние накопители информации);
- встроенные типовые настройки для деталей подвижного состава ОАО "РЖД" и метрополитена;
- специальная комплектация для ОАО "РЖД" и метрополитена.
Основные технические характеристики
| Рабочие частоты | 0,4; 1,25; 1,8; 2,5; 5,0; 10,0 МГц |
| Диапазон контроля по стали | от 3 до 7793 мм |
| Диапазон рабочих частот приёмного такта | от 0,2 до 12 МГц |
| Диапазон устанавливаемых скоростей УЗ колебаний | от 100 до 15000 м/с |
| Частота повторения зондирующих импульсов | 30; 60; 120; 250; 500; 1000; 2000 Гц |
| Диапазон регулировки усиления | от 0 100 дБ с дискретностью 0,5; 1,0 дБ |
| Отсечка | Линейная, компенсированная, от 0 до 100% высоты экрана |
| Развёртка | тип А, В |
| Диапазон задержки развёртки | от -30 до 7793 мм |
| Погрешность измерения глубины залегания дефектов | ±(0,1 + 0,02Н) мм |
| Дискретность измерения расстояний | 0,1 мм |
| Погрешность измерения отношений амплитуд сигналов | ±(0,1 + 0,03 N) дБ |
| Диапазон регулировки ВРЧ | от 0 до 80 дБ |
| Память - настроек - изображения развёртки типа А - значений глубиномера | 400 400 4000 |
| Интерфейс связи с компьютером | USB |
| Размер рабочей части экрана | 111,4 х 83,5 мм |
| Диапазон рабочих температур | -10...+50 °С |
| Электрическое питание: - аккумуляторное - сеть переменного тока | 12 В; 220 В 50 Гц |
| Время непрерывной работы | не менее 14 ч |
| Степень защиты корпуса | IP 64 |
| Габаритные размеры (без ручки для переноса) | не более 245х77х145 мм |
| Масса электронного блока | не более 2,2 кг |
Комплект поставки
| Электронный блок ультразвукового дефектоскопа УД2-70 | 1 шт. |
| УЗ ПЭП | 3 шт.* |
| Кабель соединительный (УЗ ПЭП/электронный блок) | 1 шт.** |
| Кабель соединительный (компьютер/электронный блок) | 1 шт. |
| Сетевой блок питания | 1 шт. |
| Съёмная аккумуляторная батарея | 1 шт. |
| Программное обеспечение | 1 к-кт. |
| Сумка для переноски | 1 шт. |
| Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации. ЛИВЕ.415119.025.0000 РЭ | 1 экз. |
| Дефектоскоп ультразвуковой УД2-70. Паспорт. ЛИВЕ.415119.025.0000 ПС | 1 экз. |
* По заказу потребителя из прилагаемой номенклатуры УЗ ПЭП | |
| ** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП | |
