- Описание

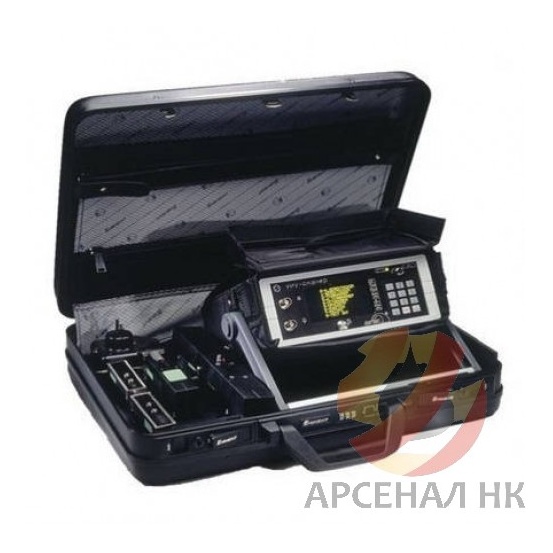

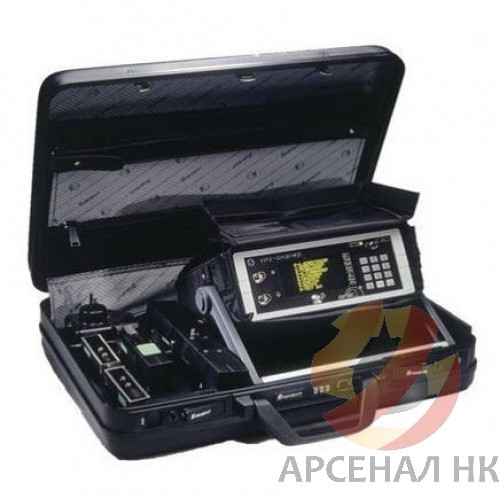

Малогабаритная установка измерительная ультразвуковая серии «Сканер» – модель «СКАРУЧ» (УИУ «СКАРУЧ») предназначена для оперативного обнаружения и определения характеристик дефектов в сварных соединениях и основном металле трубопроводов, сосудов и металлоконструкций с толщиной стенки 4 … 60 мм и проведения толщинометрии изделий толщиной до 100 мм. Установка используется для ручного и механизированного ультразвукового контроля качества сварных соединений и основного металла со скоростью продольного сканирования 0,5 … 1,0 м/мин вдоль сварного шва или участка основного металла.
УИУ «СКАРУЧ» работает в режиме автоматической фиксации и расшифровки результатов контроля (АФ и РРК) при ручном сканировании системой преобразователей, а также в режиме ручного дефектоскопа (толщиномера) общего назначения. Контроль может производиться как в цеховых, так и в монтажных условиях.
Функциональные особенности
- осуществляет 16 различных схем прозвучивания на каждом миллиметре контроля;
- обнаруживает внутренние дефекты (поры, шлаковые включения, непровары, трещины и др.);
- идентифицирует дефекты по характеру (объемные, объемно- плоскостные, плоскостные);
- оценивает параметры дефектов(длину и развитие по глубине);
- проводит толщинометрию основного металла по сканируемой поверхности с шириной участка 65мм;
- автоматически отслеживает уровень акустического контакта с изделием;
- автоматически устанавливает и корректирует параметры УЗК с поправкой на шероховатость;
- осуществляет самоконтроль работоспособности электроники и акустической системы;
- автоматически фиксирует, запоминает и расшифровывает результаты дефектоскопии;
- производит передачу результатов контроля в память подключаемого компьютера(RS232);
- распечатывает результаты контроля с помощью подключаемого принтера;
- имеет автономное питание.
Основные технические характеристики
| Дискретность регистрации: |
|
| Измерение параметров дефекта сварного шва с погрешностью: |
|
| Определение координат дефекта вдоль шва с погрешностью от пройденного пути: | не более 1 % |
| Минимально выявляемый дефект: | 0,8 … 1,0 мм |
| Cкорость УЗК: | до 1 м/мин |
| Регулировка усиления : | 85 дБ с дискретностью 1 дБ |
| Частотный диапазон : | 1,0 … 10,0 МГц |
| Диапазон прозвучивания : | 0 … 10000 мм (продольные волны) |
| Перемещение строба : | горизонтальное и вертикальное |
| Экран : | электролюминесцентный с регулируемой яркостью или цветной жидкокристаллический |
| Количество запоминаемых настроек: | 256 |
| Количество запоминаемых изображений экрана: | 1000 |
| Количество точек регулировки ВРЧ: | 8 |
| Количество каналов : | 8 |
| Количество схем прозвучивания: | 16 |
| Диапазон рабочих температур : | -20 … +45 °C |
| Питание: | от аккумуляторов или от сети 220 В |
| Время непрерывной работы от аккумуляторов: | 8 часов |
| Габариты : | 200 x 225 x 90 мм. |
| Вес : | 3,5 кг (с аккумуляторами) |
