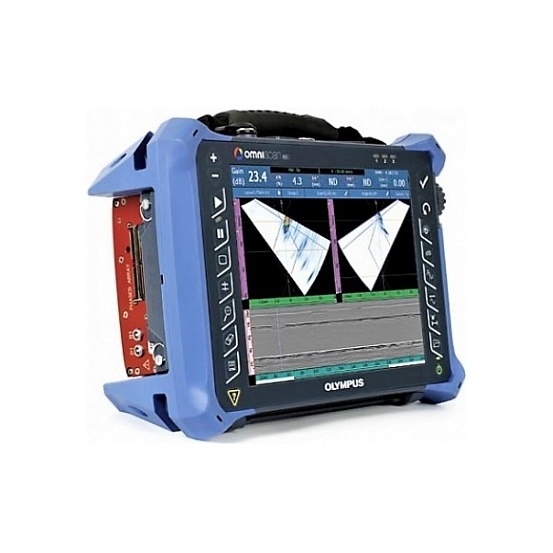

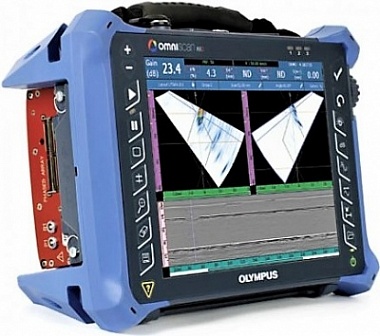

Ультразвуковой дефектоскоп OmniScan MX2

Наличие по запросу

Цена по запросу

Оформить заказ

Совместимость ПО OmniScan MX2

Модуль	Сбор данных OmniScan	OmniScan с программным обеспечением TomoView	Программное обеспечение для анализа данных
UT	MXU 4.3R2	TomoView 2.10R19 с OSTV PA1 3.0R9	OmniPC 4.3R2
			TomoView 2.10R19
PA	MXU 4.3R2	TomoView 2.10R19 с OSTV PA1 3.0R9	OmniPC 4.3R2
			TomoView 2.10R19
UT2	MXU 4.3R2	TomoView 2.10R19	OmniPC 4.3R2
			TomoView 2.10R19
PA2	MXU 4.3R2	TomoView 2.10R19 с OSTV PA2 1.0R2	OmniPC 4.3R2
			TomoView 2.10R19

Примечание: Файлы, созданные в предыдущих версиях ПО, поддерживаются последней версией ПО.

Характеристики базового модуля OmniScan MX2

Общие характеристики	Размеры (Ш x В x Г)	325 х 235 х 130 мм
	Вес	3,2 кг без модуля и с одной батареей
Хранение данных	Запоминающие устройства	SDHC, стандартные USB-устройства или быстрый Ethernet* *Для обеспечения оптимальных результатов рекомендуется использовать карты памяти Lexar^®
	Размер файла данных	300 МБ
Порты входа/выхода	Порты USB	3
	Звуковая сигнализация	Да
	Выход видеосигнала	Выход SVGA
	Ethernet	10/100 Мбит/с
Линии ввода/вывода	Кодировщик	2-осевой линейный кодировщик (квадратура, вперед, назад или синхроимпульсы/направление)
	Цифровой вход	4 цифровых входа TTL, 5 В
	Цифровой выход	4 цифровых выхода TTL, 5 В, 15 мА
	Выключатель устройства сбора данных	Удаленный сбор данных активирован TTL, 5 В
	Выход питания	5 В, линия выходной мощности 500 мА (с защитой от короткого замыкания)
	Сигнализации	3 TTL, 5 В, 15 мА
	Аналоговый выход	2 аналоговых выхода (12 бит) ±5 В в 10 kΩ
	Вход синхроимпульсов	5 В TTL
Дисплей	Размер	26,4 см (10,4 дюйма) по диагонали
	Разрешение	800 х 600 пикселей
	Яркость	700 кд/м2
	Количество цветов	16 миллионов
	Тип	TFT LCD
Питание	Тип батареи	Аккумулятор Smart Li-ion
	Количество батарей	1 или 2 (в аккумуляторном отсеке можно разместить две батареи с возможностью «горячей» замены)
	Продолжительность работы	Минимум 7 часов с двумя батареями
Условия эксплуатации	Диапазон рабочих температур	от –10°C до 45°C
	Температура хранения	от -20 °С до 60 °С с батареями от -20 °С до 70 °С без батарей
	Относительная влажность	Макс. 70% при 45°C без образования конденсата
	Степень защиты корпуса	IP66
	Устойчивость к ударам	Испытания на падение MIL-STD-810G 516.6
Совместимость с модулями MX2	MXU 4.1R8 и более поздние версии	OMNI-M2-PA32128PR
	MXU 4.0 и более поздние версии	OMNI-M2-PA1664
		OMNI-M2-PA16128
		OMNI-M2-PA32128
		OMNI-M2-UT-2CH
	MXU 3.1, MXU 4.1R9 и более поздние версии	OMNI-M-UT-8CH

OmniScan MX2 отвечает требованиям международных стандартов ASME, AWS, API и EN.

Технические характеристики ФР-модуля (модули OMNI-M2)

Общие характеристики	Размеры (Ш x В x Г)	226 х 183 х 40 мм
	Вес	1,6 кг
	Разъемы	1 разъем для ФР-датчика: Olympus PA 2 разъема УЗ: LEMO 00
	Количество законов фокусировки	256
	Распознавание датчика	Автоматическое
Генератор/Приемник	Апертура	32 элемента*
	Количество элементов	128 элементов*

Генератор	Каналы ФР	Каналы УЗ
Напряжение	40 В, 80 В и 115 В	95 В, 175 В и 340 В
Длительность импульса	Настраивается от 30 нс до 500 нс, разрешение 2,5 нс	Настраивается от 30 нс до 1000 нс, разрешение 2,5 нс
Форма импульса	Отрицательный прямоугольный импульс	Отрицательный прямоугольный импульс
Выходное сопротивление	< 25 Ω	< 30 Ω

Приемник	Каналы ФР	Каналы УЗ
Усиление	От 0 дБ до 80 дБ, макс. входной сигнал 550 мВр-р (полная высота экрана)	От 0 дБ до 120 дБ, макс. входной сигнал 34,5 мВр-р (полная высота экрана)
Входное полное сопротивление	65 Ω	60 Ω в режиме импульс-эхо 50 Ω в режиме генератор-приемник
Полоса пропускания	От 0,5 до 18 МГц (ПРИМЕЧАНИЕ: ранее установленный нижний предел 0,6 МГц учитывал затухание −3 дБ для частоты среза.)	От 0,25 до 28 МГц (–3 дБ)

Формирование луча	Тип сканирования	Секторное и линейное
	Количество групп	До 8
Сбор данных	Эффективная частота дискретизации	До 100 МГц
	Максимальная ЧЗИ	До 10 кГц (C-скан)

Обработка данных	Каналы ФР	Каналы УЗ
Число точек данных	До 8 192
Усреднение в реальном времени	2, 4, 8, 16	2, 4, 8, 16, 32, 64
Детектирование	РЧ, полная волна, полуволна +, полуволна –
Фильтр	3 низкочастотных, 3 полосовых и 5 высокочастотных фильтров.	3 низкочастотных, 6 полосовых и 3 высокочастотных фильтров (8 низкочастотных для TOFD)
Фильтрация видео	Сглаживание (скорректировано по диапазону частоты датчика)

Визуализация данных	Частота обновления A-скана	В реальном времени: 60 Гц
Синхронизация данных	По внутреннему таймеру	От 1 до 10 кГц
	По кодировщику	На двух осях: от 1 до 65 536 меток
Программируемая ВРЧ	Количество точек	32: 1 кривая ВРЧ на закон фокусировки
Сигнализации	Количество	3
	Условия	Любая логическая комбинация стробов
	Аналоговые выходы	2

* Апертура и количество элементов варьируются в зависимости от модели. Текущие модели доступны в конфигурациях 16:64, 16:128, 32:128, 32:128PR.

Описание

Ультразвуковой дефектоскоп на фаз-ых решетках OmniScan^®SX

Ультразвуковой дефектоскоп второго поколения OmniScan MX2 увеличивает эффективность контроля с помощью расширенных возможностей измерения в ручном режиме и режиме АУЗК. OmniScan MX2 оснащен функциями, позволяющими производить ускоренный процесс настройки прибора, тестирования и подготовки отчета. Дефектоскоп OmniScan MX2 совместим с более чем 10 модулями ФР и УЗ. Этот дефектоскоп считается одним из лидеров в области неразрушающего контроля и представляет потребителям методы тестирования нового поколения.

OmniScan MX2 это портативный модульный прибор, который имеет высокую скорость сбора данных и новые программные функции для выполнения качественного контроля объектов в ручном и в автоматическом режиме.

Дефектоскоп OmniScan MX2 — это нужный прибор при контроле качества сварных швов, также как и другие важные методы неразрушающего контроля качества. Olympus производит большой ассортимент инструментов для использования с дефектоскопами: ФР-датчики (фазированные решетки), сканеры, программное обеспечение для анализа и другие комплектующие. Собрав комплект можно сразу же приступать к неразрушающему контролю сварных соединений. Качественный контроль позволит быстро оправдать вложенные в приборы инвестиции. Если клиентам необходимо, то сервисные инженеры Olympus обеспечат высококачественные услуги калибровки и ремонта оборудования в каждом уголке России и во всем мире.

Модульная конструкция OmniScan MX2

Постоянно эволюционирующая платформа для растущих потребностей клиента. Приборы OmniScan MX2 совместимы с более чем 10 модулями производства Olympus. Техническая платформа OmniScan MX2 постоянно модернизируется в соответствии с потребностями клиентов путем регулярного обновления ПО.
Высокотехнологичные модули ФР (фазированные решетки) и УЗ.

2 ch. UT2

16:64 PA2
16:128 PA2
32:128 PA2
32:128PR PA2

PA2

Инновационный ФР-модуль PA2 (фазированные решетки) отличается от предыдущих версий следующими характеристиками:

Улучшенное качество сигнала ФР и TOFD

Оптимальное соотношение сигнал-шум
Мощные генераторы импульсов
64 оттенка серого цвета

Расширенные возможности мультигруппы

Одновременное использование каналов ФР (фазированные решетки) и УЗ (ультразвук)

Усовершенствованное аппаратное обеспечение

Расширенный диапазон рабочих температур (45 °C)
Разъем датчика с системой быстрой фиксации
Создан для суровых погодных условий. Соответствует стандарту IP66
Длительная работа от батарей.

UT2

Традиционный ультразвуковой модуль, как и модуль PA2, оснащен каналами УЗ, но в два раза больше.
