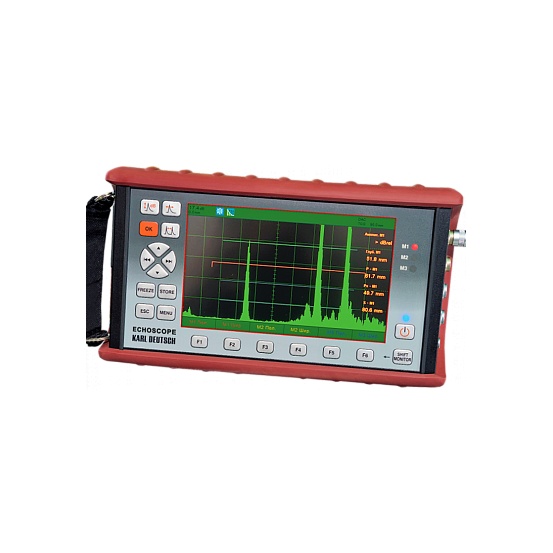

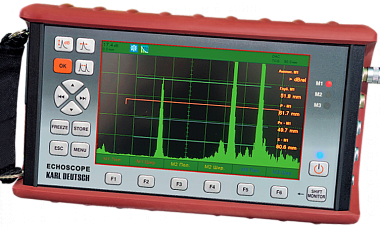

Идеальный инструмент для ручного ультразвукового контроля, обладает преимуществами цифровой технологии контроля: прочные механические и электронные компоненты с большим высококонтрастным экраном и удобными практическими инструкциями делают его практически неразрушимым даже в суровых условиях эксплуатации.
Дополнительные усовершенствования: метод TOFD (дифракционно-временной метод), разработанный для испытания сварных швов, позволяет определять положение и размер дефекта путем оценки дифракционных сигналов, генерируемых на краях неоднородностей, расположенных на пути прохождения звука. Метод TOFD предоставляет возможность точного измерения размеров дефектов вне зависимости от угла скоса сварного шва или ориентации дефекта.
Удобное для пользователя руководство по эксплуатации также помогает менее опытным ультразвуковым специалистам обращаться с датчиками и настраивать прибор: просто активируйте мастера и следуйте инструкциям на экране.
Отличительные особенности:
- Вес около 2 кг;
- Имеет большой и высоко контрастный TFT цветной дисплей (7 дюймов, разрешение 800 х 480 пикс) с автоматическим контролем яркости и большим углом обзора;
- Помощь пользователю безопасно и самостоятельно работать с помощью текстового меню;
- Прост в обращении;
- Поддержка оператора во время работы и настройки прибора (DAC, ВРЧ, AWS, DGS, JIS,...);
- Быстрый доступ к функциям с помощью горячих клавиш;
- Возможность отображение на дисплее до 6-ти различных значений;
- Оснащен 3 видами измерений амплитудных значений, а также имеются 3 контрольные пороговые лампы для срабатывания АСД;
- Позволяет отображать эхо-сигнал, а также его записывать;
- Заморозка А-скана и его сохранение в памяти прибора;
- Позволяет перемещать все 3 строба в режиме «Заморозка» и пересчитывает отображаемые измеренные значения соответственно;
- Хранение и изменение наименований файлов при помощи удобного текстового редактора;
- Содержит базу данных преобразователей производства Karl Deutsch, а также при необходимости можно занести преобразователи других производителей;
- Отображение всех функций в текстовом формате на экране, в дополнение к 6 функциональным клавишам;
- Возможность выбора частоты повторения зондирующих импульсов (ЧЗИ):10-5 000 Гц. Низкая ЧЗИ-для того чтобы избегать дополнительных шумов, и при высокой ЧЗИ для высокоскоростного контроля на автоматических системах;
- Сохраняет все данные, например, скриншоты в виде BMP файлов или серий измерений в виде CSV файлов на съемной памяти 8 ГБ SD-СARD;
- Вычисляет время прохождения задержки в призме;
- Измерение толщины стенки- между двумя эхо-сигналами (измерение толщины через покрытие);
- Точность измерений 0,01 мм;
- Позволяет оценивать также на криволинейных поверхностях (напр. труб) Выход монитора VGA;
- Поставляется с цветным резиновым защитным чехлом для предотвращения скольжения и для дополнительной защиты;
- Имеется возможность отдельно регулировать коэффициент усиления третьего строба, например, для донного затухания Эхо-сигнала;
- Возможность регулировки прямоугольных импульсов с широтой импульса и автоматически адаптируются к частоте зондирующего при его загрузки, но который может быть изменен вручную;
- Цифровые фильтры для оптимальной адаптации к датчику;
- IP64.
Очень компактный прибор (54 мм по глубине) имеет быструю цифровую базу электроники с высокой частотой дискретизации и частоты следования импульсов до 5000 Гц. Удобное руководство пользователя поддерживает прибор для менее подготовленных дефектоскопистов, также в ходе работы и настройки прибора: просто запустить «Мастер» и следуйте инструкциям на экране. Определения размеров дефектов (кривые DAC/ВРЧ, JIS, AWS и DGS) выполняются почти автоматически.
Метод оценки эхо-сигнала DGS-диаграмма (опция) АРД-диаграмма:
- Нет ограничений в специальных преобразователях (кривая АРД рассчитывается самим прибором);
- Визуализация справочных АРД-кривых;
- Показан размер дефекта (FBH= плоскодонное отверстие);
- Имеются АРД- диаграммы датчиков Karl Deutsch;
- Индикация до 6 дополнительных пороговых кривых.
Метод оценки эхо-сигнала DAC-диаграмма (опция)- метод эталонной линии (EN1330-4):
- Звуковой и визуальный сигнал порогового значения при превышении или падении ниже кривой;
- Индикация до 6 пороговых кривых;
- Возможность добавления вручную опорных точек DAC, изменение и удаление до 16 точек;
- Расчет корректировки времени чувствительности кривой (TCG-ВРЧ) от кривой (DAC);
- Временная регулировка чувствительности TCG-диаграмма (ВРЧ);
- Для оценки ВРЧ регулируется глубина- зависимой в соответствии с ранее записанной кривой DAC (опция);
- В результате, максимальные отражатели (СОП) с равными размерами отображаются с равными амплитудами, хотя они расположены в разных глубинах;
Огибающая кривая: Для оценки эхо-сигнала огибающая может быть записана.
Справочная кривая: Сохраненные данные могут быть использованы в качестве опорной кривой. Таким образом, в случае неоднократного тестирования, текущий результат может быть непосредственен по сравне-нию с предыдущим измерением.
Хранение данных: Все записи данных хранятся на съемной 8 Гб SD-карты памяти. Скриншоты сохраняются в формате BMP файлов, а значение измерений, как CSV файлов. Протоколы испытаний могут быть легко созданы в удобном виде с нашим программным обеспечением ECOM 95.
