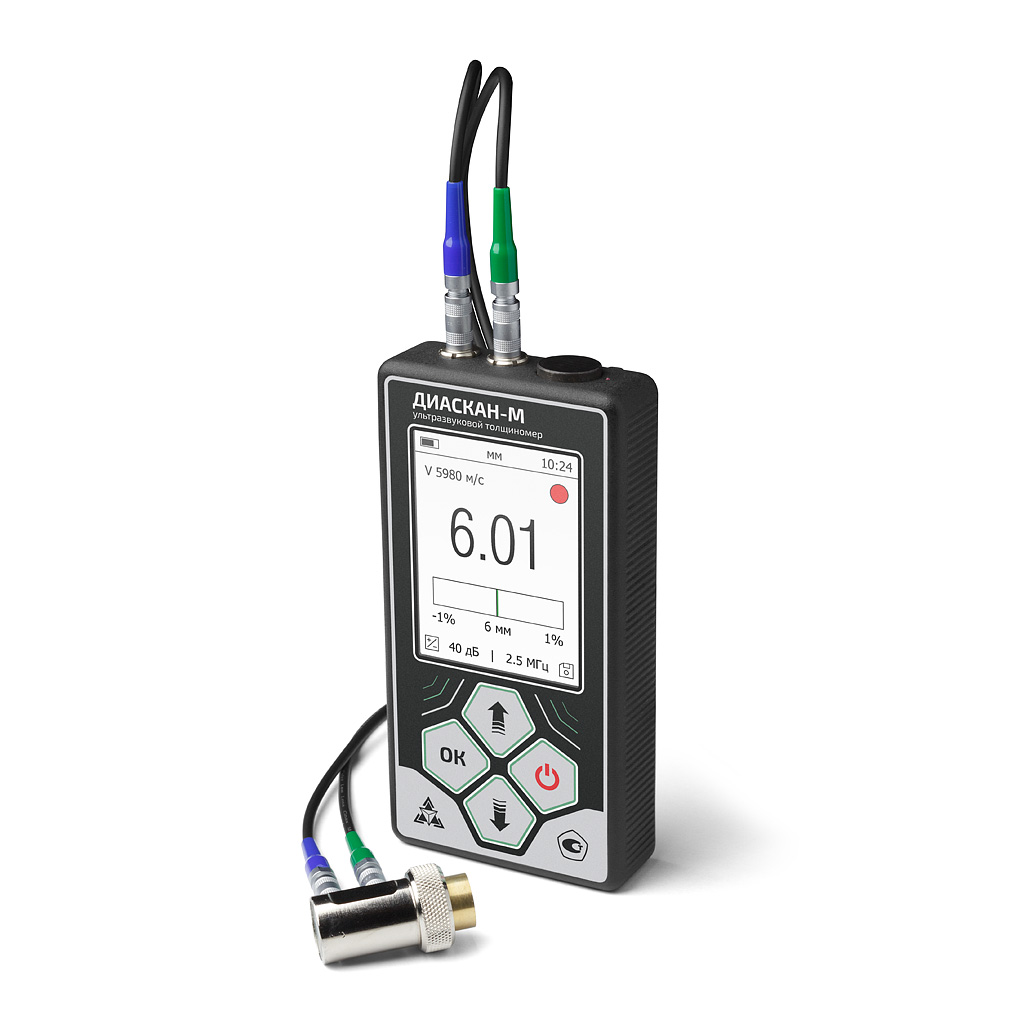

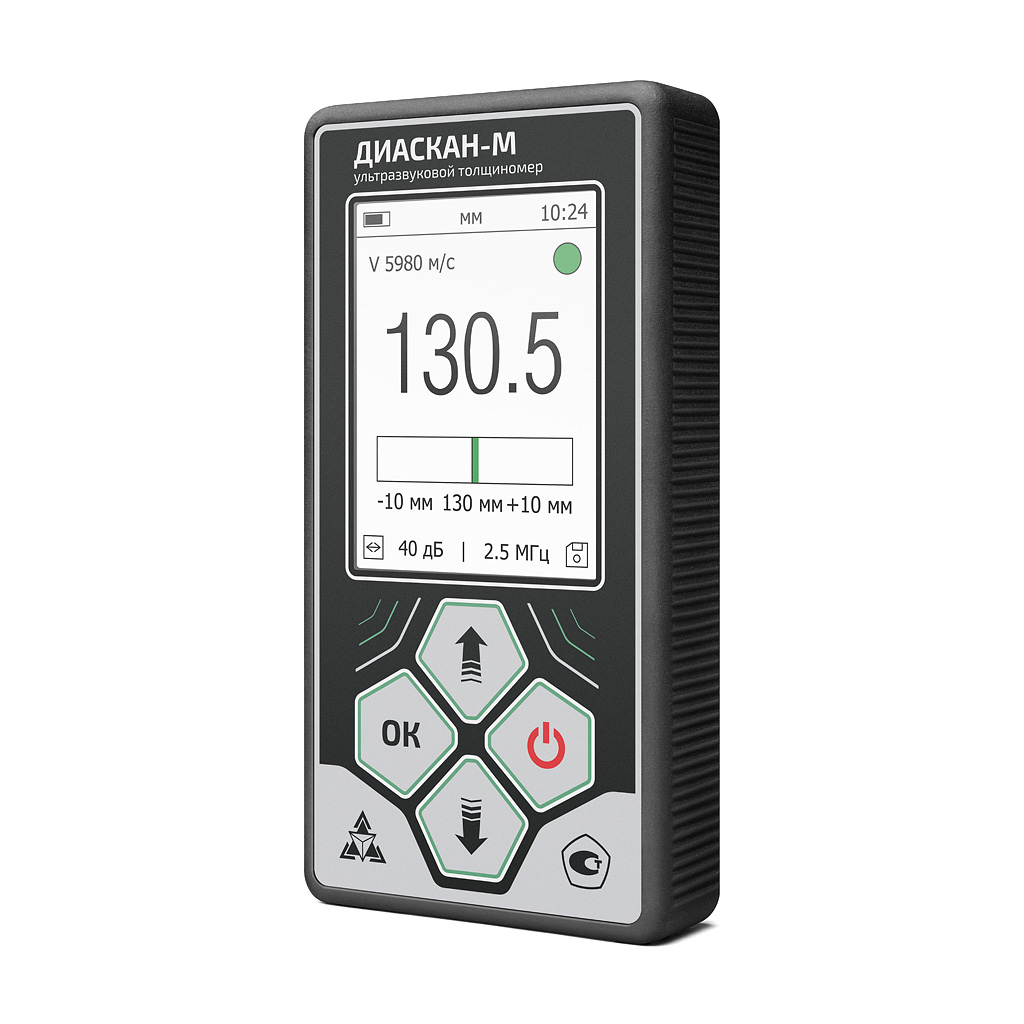

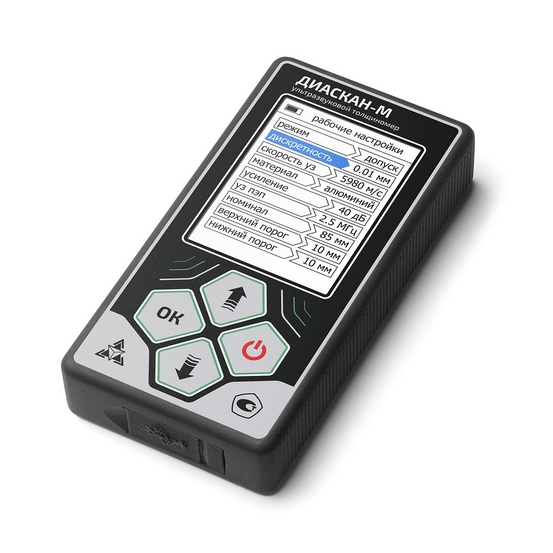

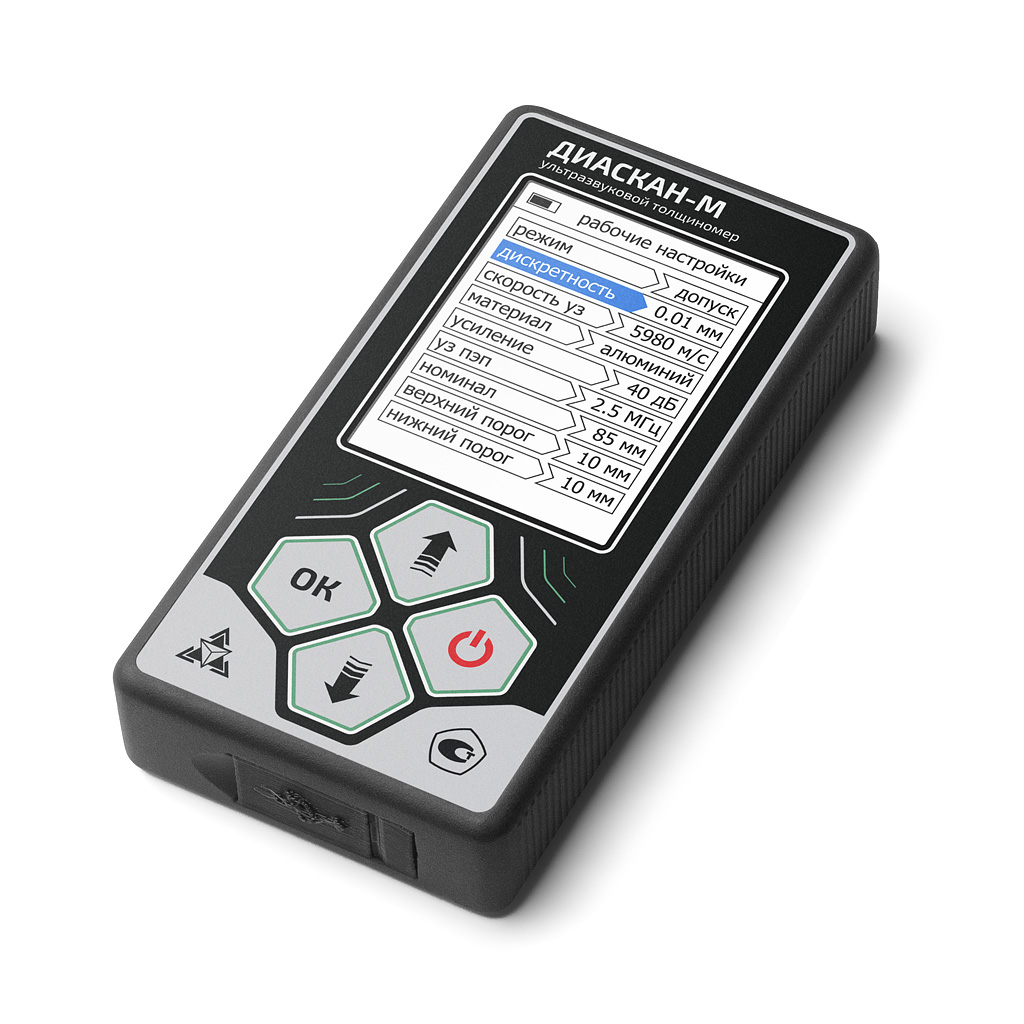

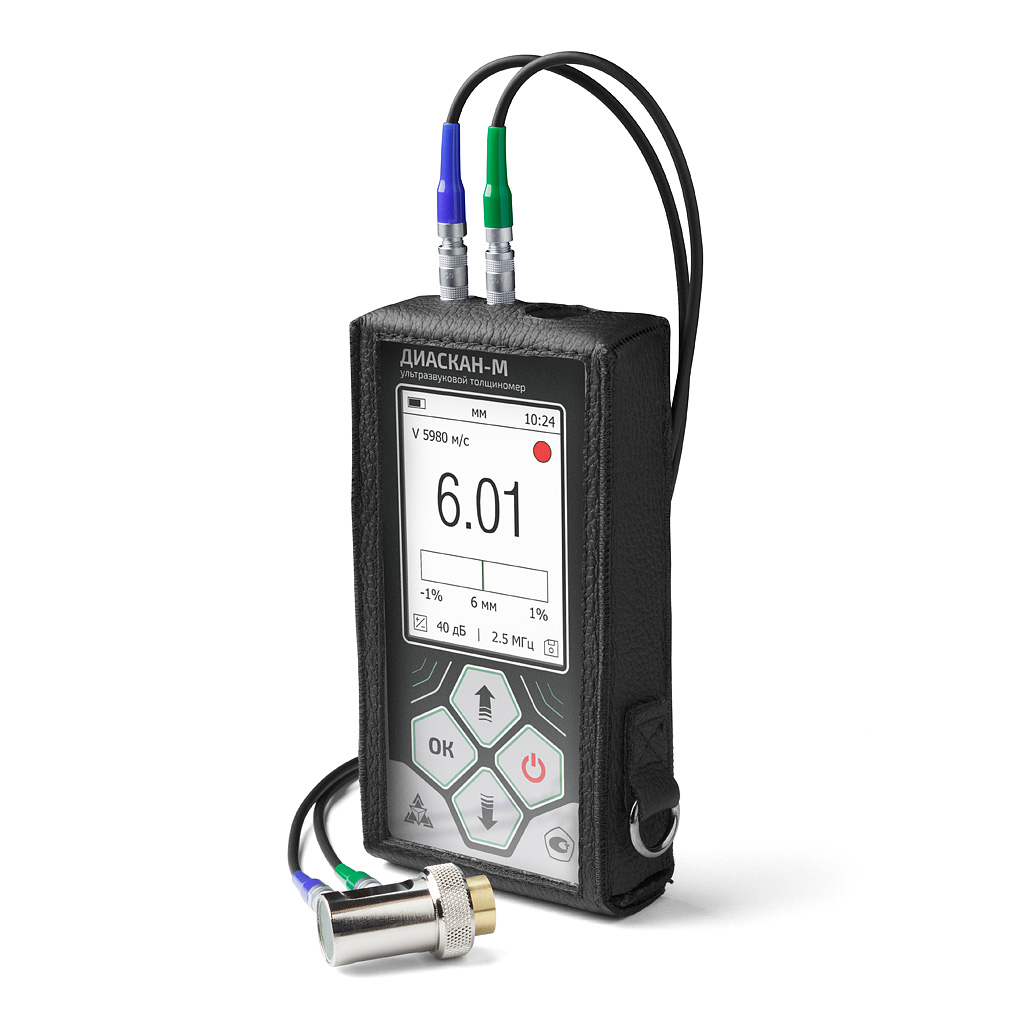

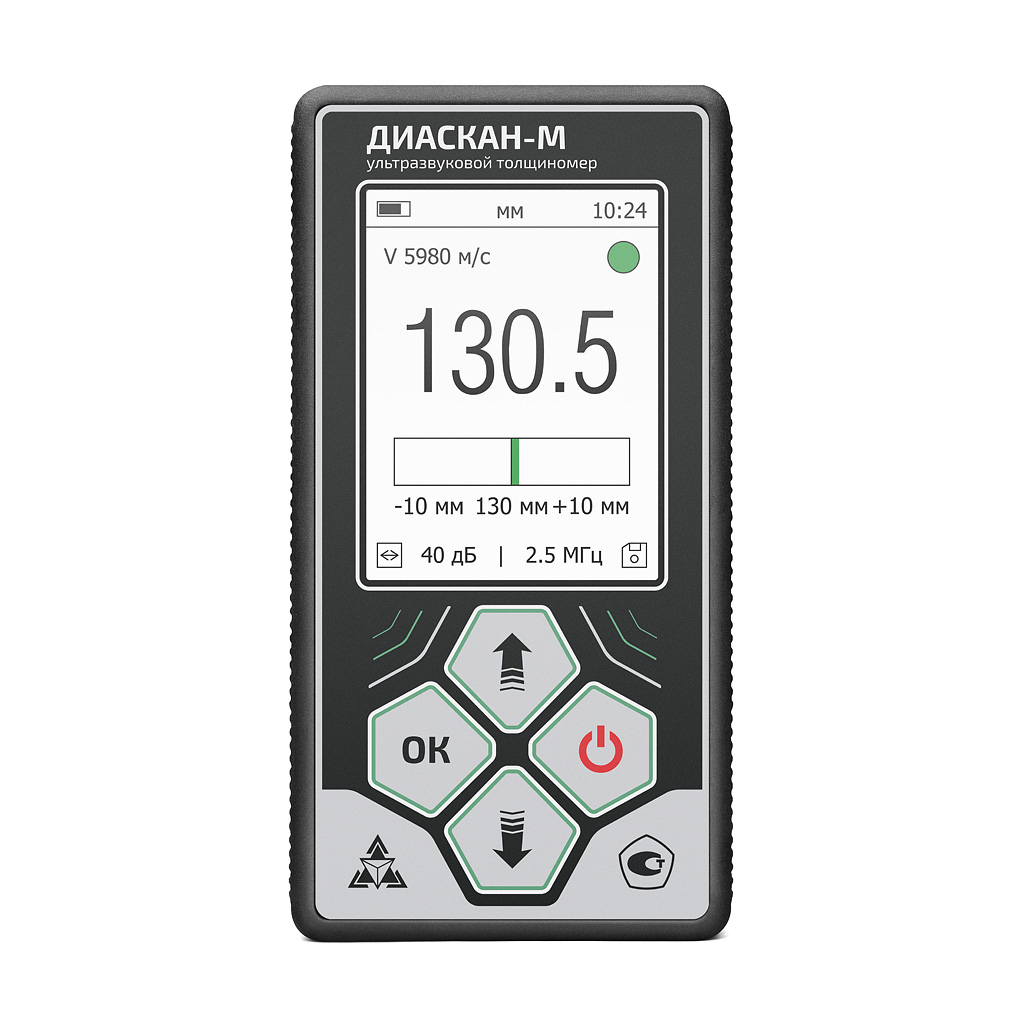

Ультразвуковой толщиномер ДИАСКАН-М

Наличие по запросу

122000руб.

Оформить заказ

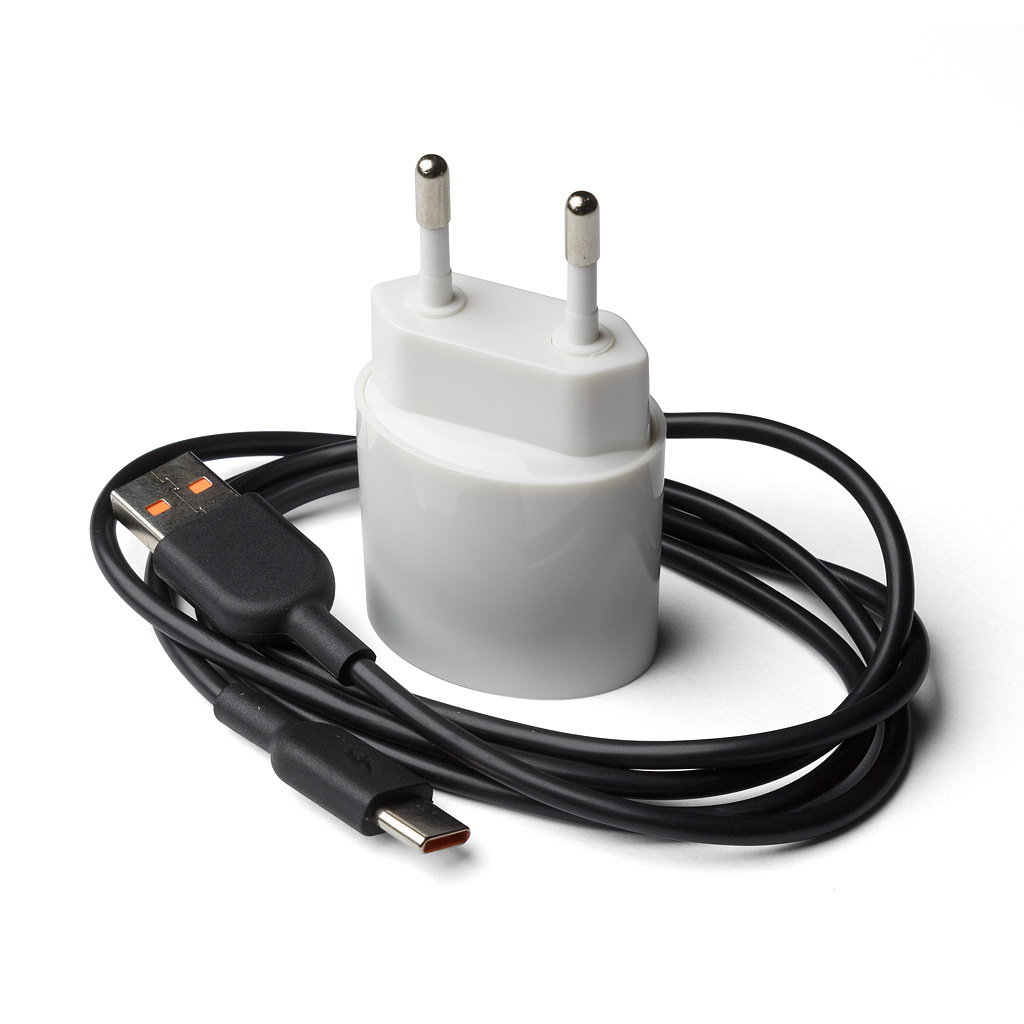

Питание: внешний блок питания от сети переменного тока встроенный: 220 В, 50 Гц, с вых. Напряжением 5В Li-Pol аккумулятор

Время непрерывной работы от встроенного аккумулятора, не менее: 6 часов

Габаритные размеры электронного блока (Д х Ш х В), не более, мм: 130х68х25

Рабочий температурный диапазон: от -25°C до +50°C

Масса с преобразователем, не более, кг: 0,4

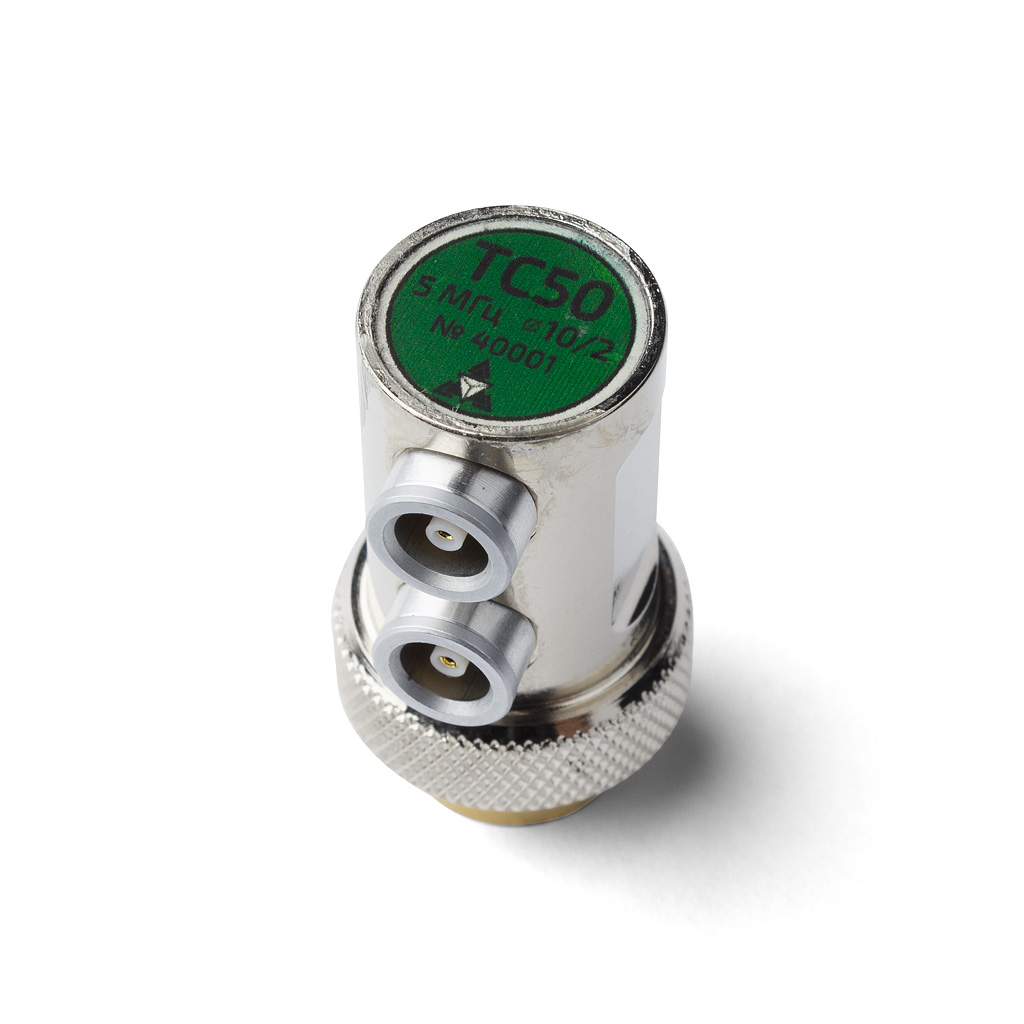

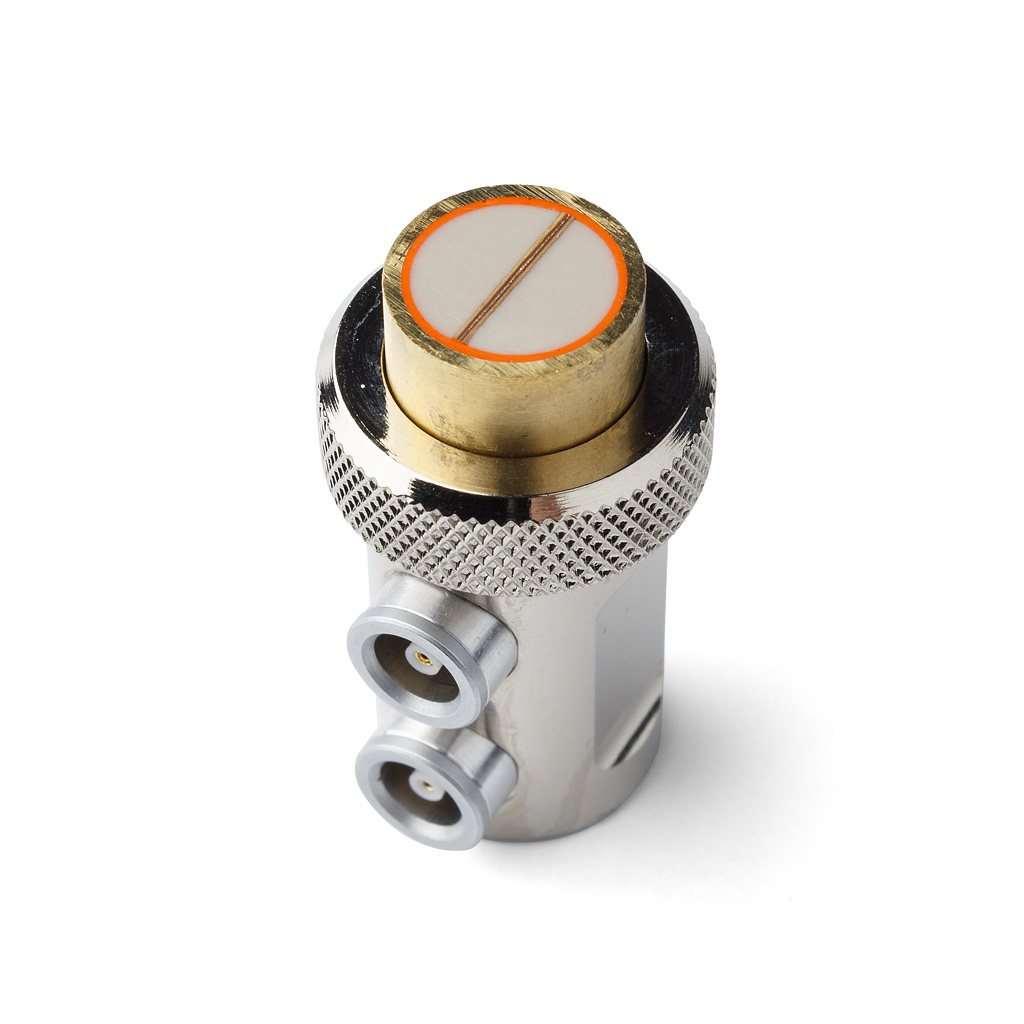

Тип преобразователя: Диапазон контроля по стали 40Х13, мм

Наличие ингибиторов коррозии:

ТС50: 1,5 – 300

Наименование параметра: Значение

ТС25: 3,0 – 300

ТС10: 0,5 – 30

Цвет и запах:

Предел допускаемой основной погрешности при измерении толщины, δн, мм: ± (0,05 + 0,01·dx), где dx – толщина измеряемого образца, мм

Токсичность:

Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны ввода УЗК, мм: при шероховатости Rz=40 мкм при шероховатости Rz=80 мкм: ± 0,10 ± 0,15

Рабочий диапазон применения, град С:

Дискретность: 0,1 или 0,01

Динамическая вязкость не менее:

Коэффициент усиления входного тракта: до 100 дБ, с шагом 1 дБ

Акустический импеданс:

Память, не менее: 8 Гб

Класс потенциального риска применения:

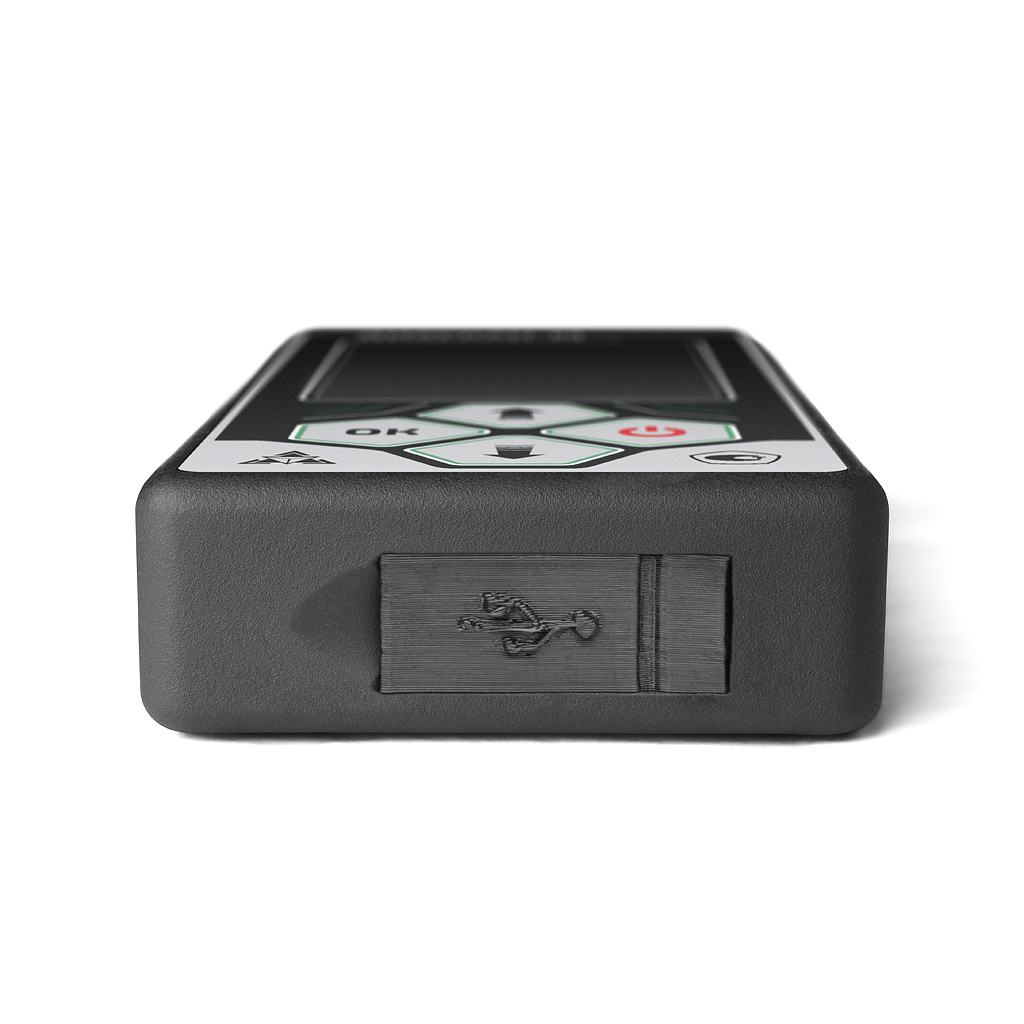

Интерфейс подключения к ПК: USВ

ДЕ5-12:

Наименование параметра	Значение
Предел допускаемой основной погрешности при измерении толщины, δн, мм	± (0,05 + 0,01·dx), где dx – толщина измеряемого образца, мм
Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны ввода УЗК, мм: при шероховатости Rz=40 мкм при шероховатости Rz=80 мкм	± 0,10 ± 0,15
Дискретность	0,1 или 0,01
Коэффициент усиления входного тракта	до 100 дБ, с шагом 1 дБ
Память, не менее	8 Гб
Интерфейс подключения к ПК	USВ
Питание: внешний блок питания от сети переменного тока встроенный	220 В, 50 Гц, с вых. Напряжением 5В Li-Pol аккумулятор
Время непрерывной работы от встроенного аккумулятора, не менее	6 часов
Габаритные размеры электронного блока (Д х Ш х В), не более, мм	130х68х25
Рабочий температурный диапазон	от -25°C до +50°C
Масса с преобразователем, не более, кг	0,4

Описание

Назначение

Толщиномер предназначен для измерения толщины изделий, изготовленных из материалов с затуханием ультразвуковых колебаний, позволяющим получить эхо-сигналы, отраженные от конструкционных поверхностей с использованием ультразвуковых пьезопреобразователей по ГОСТ 26266.

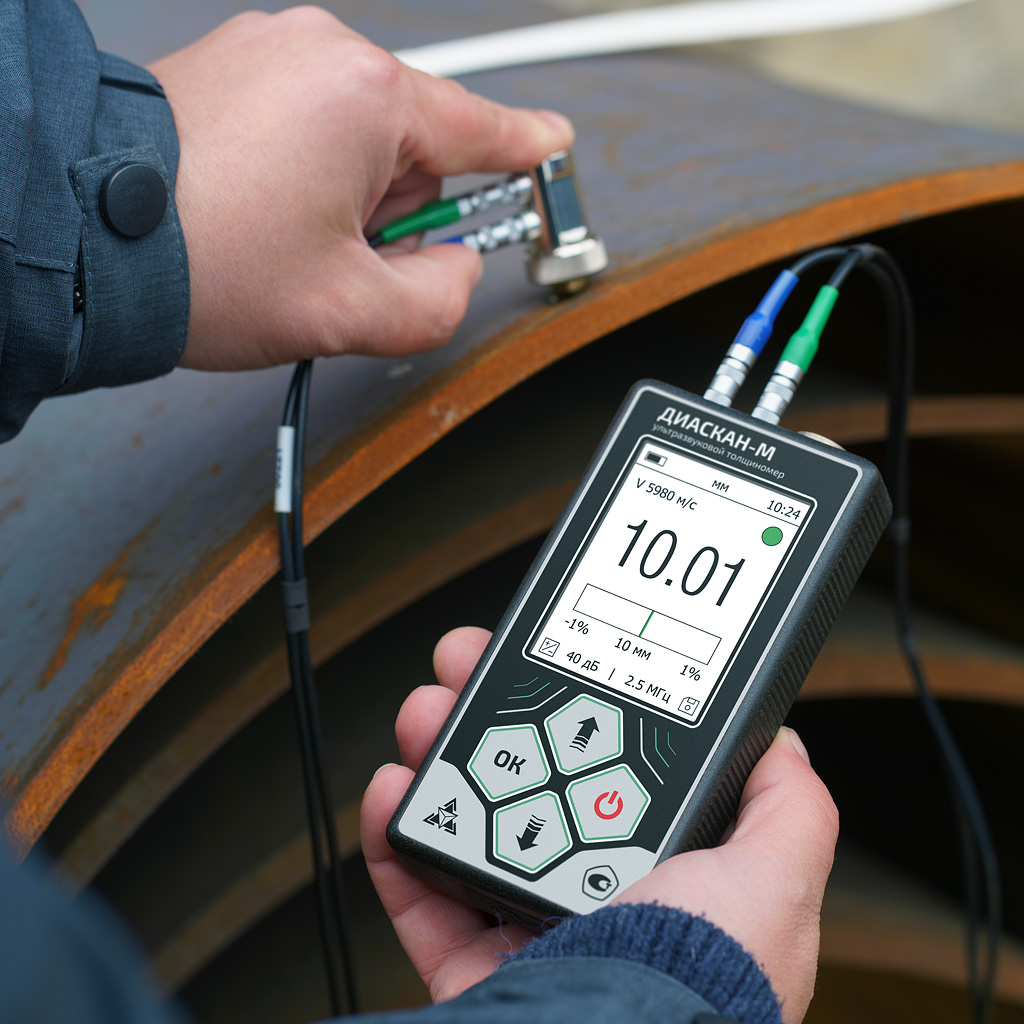

Толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.

Для ультразвукового толщиномера Диаскан-М доступны следующие режимы: «СТАНДАРТ», «ПРОФ», «СКОРОСТЬ УЗ», «Б-СКАН», «ЭТАЛОН», «ДОПУСК»:

Режим «СТАНДАРТ» - Данный режим предназначен для проведения однократных измерений.

Режим «ПРОФ» - Данный режим предназначен для определения среднеарифметического значения измеряемой толщины, за установленное количество измерений.

Режим «СКОРОСТЬ УЗ» - предназначен для определения скорости ультразвуковых импульсов в материале при известной толщине контролируемого образца.

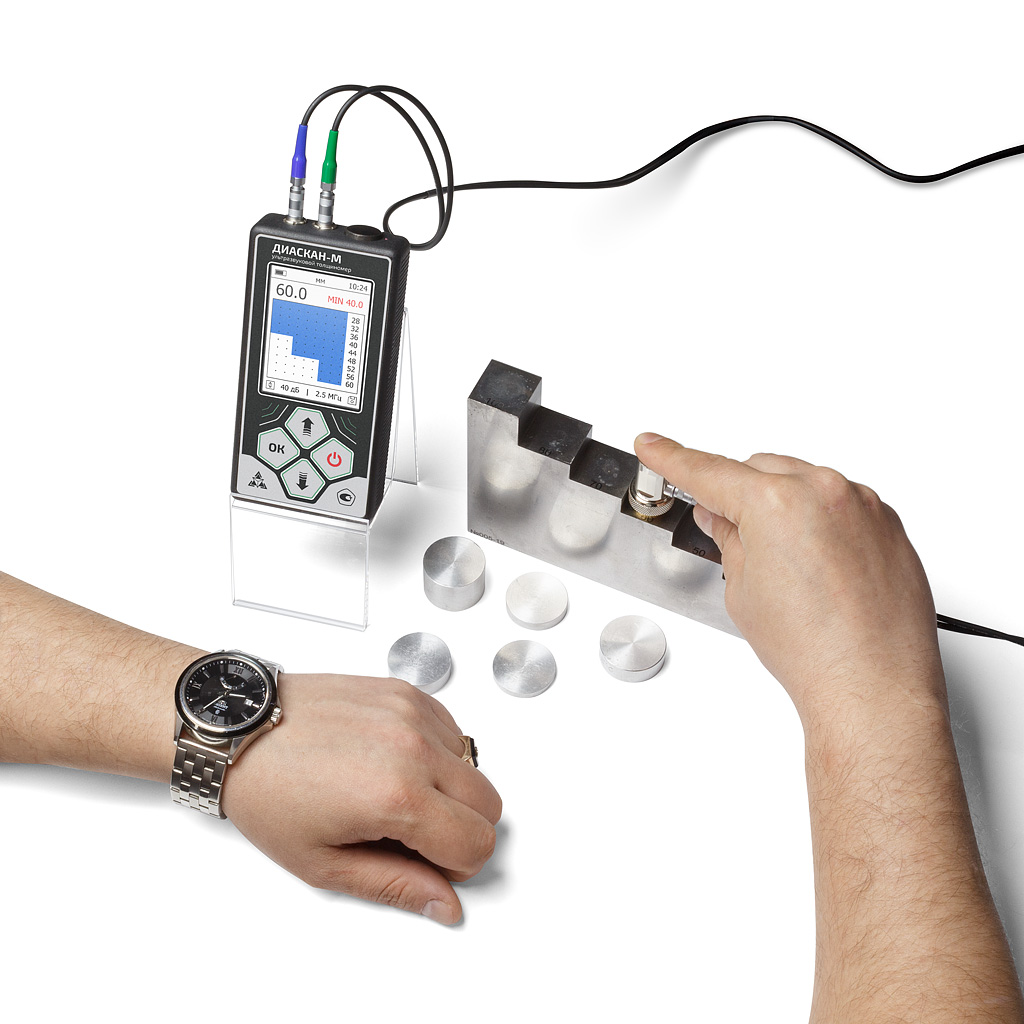

Режим «Б-СКАН» - предназначен для отображения профиля сечения исследуемого объекта.

Режим «ЭТАЛОН» - предназначен для определения толщины измеряемого объекта в мм и отклонения полученных данных от эталонного значения толщины.

Режим «ДОПУСК» - предназначен для определения толщины измеряемого объекта в мм и отклонения полученных данных от заданного значения толщины.

По условиям эксплуатации в части воздействия климатических факторов внешней среды прибор относится к исполнению ГОСТ Р 52931-2008. По устойчивости к воздействию вибраций прибор соответствует группе исполнения N2 ГОСТ Р 52931-2008.

Прибор не содержит драгоценных материалов.
