- Описание

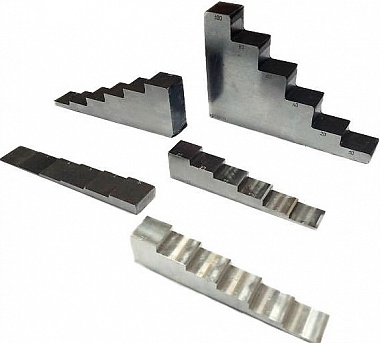

Настроечный образец "Ступенька" предназначен для юстировки ультразвуковых толщиномеров.
Стандартные образцы (СОП) для настройки ультразвуковых толщиномеров представляют собой изготовленный с высокоточный набор "ступенек". Тип материала СОП должен соответствовать типу материала контролируемого изделия (соответствовать должны скорость звука в материале и затухания). Толщина ступенек в СОП выбирается в зависимости от размеров изделия и поставленных задач.

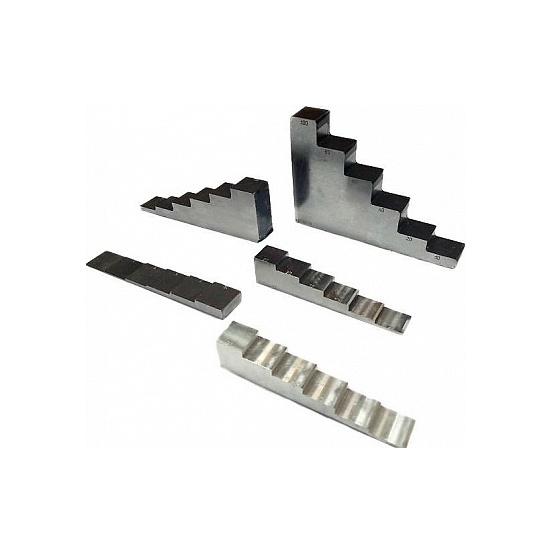

Стандартные образцы (СОП) типа "Ступенька" (настроечный образец в соответствии с ГОСТ Р 55724-2013) применяют для оперативной настройки чувствительности ультразвуковых толщиномеров таких как А1207, А1208, А1209, толщиномеров серий "ТУЗ", "Булат" и "ТЭМП" согласно ОСТ 5Р.5550-85, ПНАЭ Г-7-031-91, РД РОСЭК-006-97 и др. НТД.
Данные образцы изготавливаются с различным количеством и номиналом ступеней и из различных материалов в зависимости от требований Заказчика.
Возможные варианты настроечных образцов:
Название | Описание |
НО "Ступенька" (сталь) ОС-1 | ОС-№1 (0,4-1-3-5-7-10мм) |
НО "Ступенька" (сталь) ОС-2 | ОС-№2 (2-5-10-15-20-25мм) |
НО "Ступенька" (сталь) ОС-3 | ОС-№3 (5-10-20-30-40-50мм) |
НО "Ступенька" (сталь) ОС-4 | ОС-№4 (10-20-40-60-80-100мм) |
НО "Ступенька" (алюминий) | ОС-№2А (2-5-10-15-20-25мм) ОС-№3А (5-10-20-30-40-50мм) ОС-№4А (10-20-40-60-80-100мм) |
НО "Ступенька" (нержавейка) | ОС-№1Н (1-3-5-7-10мм) ОС-№2Н (2-5-10-15-20-25мм) |
Нестандартные размеры ступенек (сталь) | Любые толщины от 1мм до 100мм |
