- Описание
При ультразвуковом контроле конкретных материалов, изделий и соединений, опорные сигналы для настройки ультразвуковых импульсных дефектоскопов, как правило, получают от искусственных отражателей в стандартных образцах предприятий, изготавливаемых из материалов близких по своим акустическим характеристикам (скорости распространения и коэффициенту затухания).
Для каждой группы материалов, изделий и соединений подготавливают свои технологические инструкции (отраслевые или предприятий), в которых нормируются формы и размеры искусственных дефектов, классы дефектности которые и связаны с прочностными характеристиками контролируемой продукции.

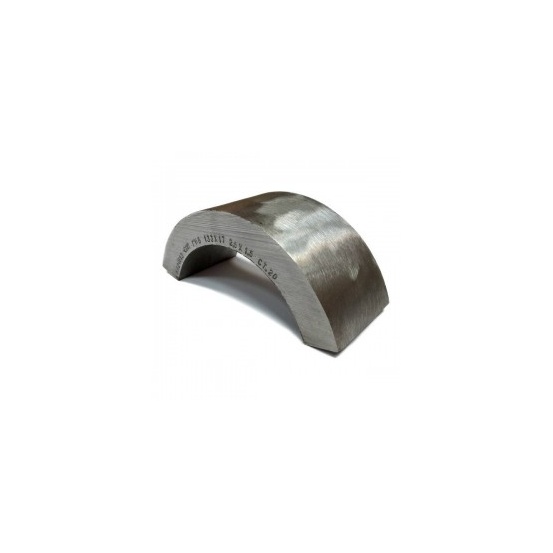

- РД 34.17.418 (И№23 СД-80) "Инструкция по дефектоскопии гибов трубопроводов из перлитной стали";
- СТО 00220256-005-2005 "Швы стыковых, угловых и тавровых сварных соединений сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроля";
- СТО Газпром 2-2.4-083-2006 "Инструкция по неразрушающим методам контроля качества сварных соединений при строительстве и ремонте промысловых и магистральных газопроводов";
- РД 25.160.10-КТН-016-15 "Неразрушающий контроль сварных соединений при строительстве и ремонте магистральных трубопроводов".
Примечание:
- изготовление настроечных образцов (СОП) по другим нормативным документам возможно при предоставлении заказчиком текста документа;
- все настроечные образцы (СОП) проходят метрологическую аттестацию;
- по требованию заказчика настроечные образцы (СОП) могут быть изготовлены из сталей марок Ст.20, Ст.3, 09Г2С, 12Х18Н10Т, 40Х13, а также алюминиевого сплава Д16. Изготовление НО из сталей других марок производится только из материала заказчика.
