- Описание

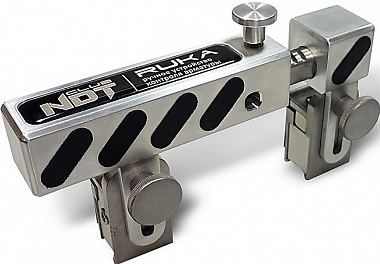

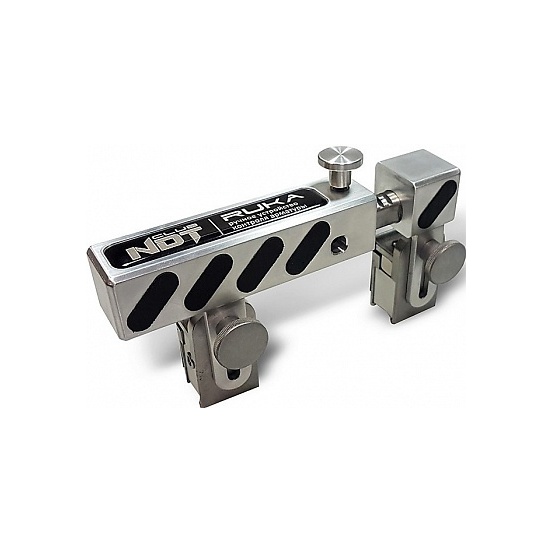

Ручное устройство контроля арматуры RUKA - предназначено для ручного ультразвукового контроля стыковых однорядных соединений стержней арматуры диаметром от 20 до 40 мм выполненных ванными и многослойными способами сварки в инвентарных формах, на стальных скобах-накладках и подкладках или без формующих и вспомогательных элементов в соответствии с требованиями ГОСТ 23858.
Позволяет выполнять контроль зеркально-теневым и теневым способами с использованием наклонных преобразователей. Устройство применяется с ультразвуковым высокочастотным дефектоскопом общего назначения типа УСД-50, УСД-60, УСД-46 и др., позволяющим работать по раздельной схеме подключения ультразвуковых пьезоэлектрических преобразователей (ПЭП).
При необходимости, возможна реализация теневой схемы, с использованием дополнительного магнитного башмака (дополнительные комплектующие).
Характеристикой качества соединения служит величина амплитуды ΔА - максимального ослабления сигнала прошедшего через сварное соединение, измеряется в децибелах:
ΔА =А0 – Аmin, где
А0 , Дб - это амплитуда прошедшего сигнала на бездефектном участке арматурного стержня.
Аmin, Дб – минимальная амплитуда прошедшего через сварное соединение сигнала.
Реализация теневой схемы контроля :
Позволяет выполнять контроль зеркально-теневым и теневым способами с использованием наклонных преобразователей. Устройство применяется с ультразвуковым высокочастотным дефектоскопом общего назначения типа УСД-50, УСД-60, УСД-46 и др., позволяющим работать по раздельной схеме подключения ультразвуковых пьезоэлектрических преобразователей (ПЭП).
Принцип Действия:
Устройство RUKA в составе с ультразвуковым высокочастотным дефектоскопом обеспечивает наиболее удобную, зеркально-теневую схему ультразвукового контроля, которая позволяет выявить внутренние дефекты (трещины, непровары, поры и шлаковые включения) в сварных соединениях без расшифровки их характера и координат.При необходимости, возможна реализация теневой схемы, с использованием дополнительного магнитного башмака (дополнительные комплектующие).
Характеристикой качества соединения служит величина амплитуды ΔА - максимального ослабления сигнала прошедшего через сварное соединение, измеряется в децибелах:
ΔА =А0 – Аmin, где
А0 , Дб - это амплитуда прошедшего сигнала на бездефектном участке арматурного стержня.
Аmin, Дб – минимальная амплитуда прошедшего через сварное соединение сигнала.
Реализация теневой схемы контроля :
