- Описание

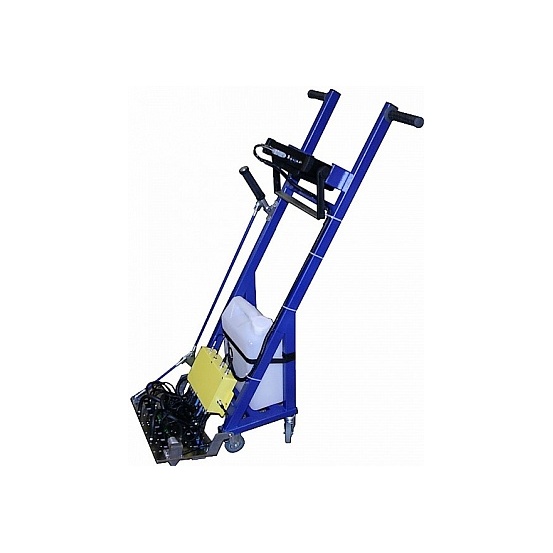

Установка механизированного ультразвукового неразрушающего контроля УКЛ-32 предназначена для проведения ультразвукового контроля качества листового проката различных габаритных размеров, толщиной до 400мм. Контроль проводится при одностороннем доступе к изделию.

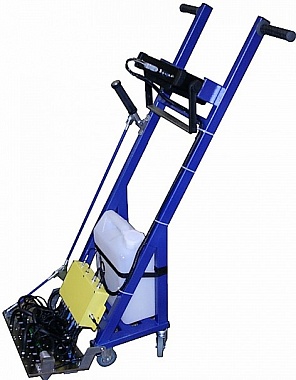

Установка контроля состоит из ультразвукового многоканального дефектоскопа УСД-60-8К и механической части, на которой установлен акустический 16-ти элементный блок ультразвуковых преобразователей, 32-х канальный коммутатор и система подачи акустической жидкости.
Перемещение тележки осуществляется на колесах. Для легкого подъема и опускания акустического блока на механической части установлен рычаг.
Дефектоскоп УСД-60-8К является средством измерения, включенным в государственный реестр средств измерений РФ под №34808-10. В качестве коммутатора используется высокоскоростной 32-х канальный электронный коммутатор для дефектоскопов серии УСД-60.
Для обеспечения привязки сигнала к координатной развертке на акустическом блоке установлен специальный водозащищенный энкодер.
Особенности установки ультразвукового контроля
- Режим контроля и режим настройки с отображение С-скана
- Полноэкранный просмотр и настройка всех параметров каждого канала
- Независимое ВРЧ в каждом канале
- Автоматическая настройка чувствительности и акустического контакта всех каналов на реальном листе
- Автоматическое и ручное задание алгоритма обхода листа оператором
- Сохранение и просмотр результатов измерения по каждому листу
Основные отличия установки УЗК
- Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек);
- Работа на прямом солнечном свете и при отрицательных температурах ;
- Отдельная настройка каждого канала: генератор, приемник, ВРЧ и пр;
- Частота повторения ЗИ:до 2000Гц;
- Вывод сигналов в виде А-, С- скана;
- Возможность автоматической калибровки на контроль листа заданной толщины;
- Автоматический контроль акустического контакта;
- Оценка размеров дефекта;
- Интерфейс Ethernet;
- Питание: Li-ion аккумулятор или внешний блок питания;
- до 6-8 часов работы от аккумулятора.
Паспорт (*PDF)
Руководство пользователя на измерительную часть (*PDF)
Сертификат утверждения типа на дефектоскоп УСД-60(*JPEG)
