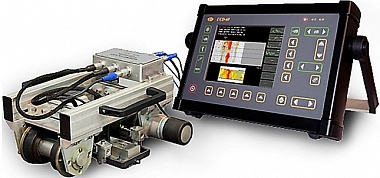

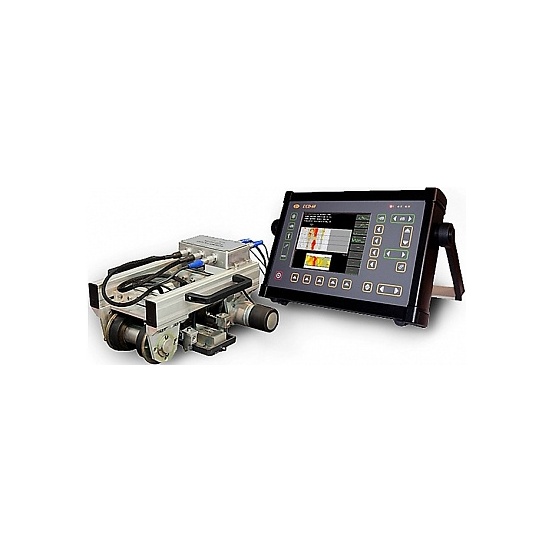

Сканер-дефектоскоп для УЗ контроля сварных швов УСД-60-8K Weldspector

Наличие по запросу

Цена по запросу

Оформить заказ

Развертка

мин.: 0 - 2,67мкс
макс.: 0 - 1000 мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс

Задержка

от -4 мкс до 1000мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс

Максимальная длина контролируемого материала

до 6000 мм (эхо-режим)

Диапазон скоростей распространения ультразвуковых колебаний

1000 - 9999 м/с

Задержка в призме преобразователя

0 - 100 мкс
с шагом 0,01 / 0,1/ 1 и 10мкс

Демпфирование

25 ом / 50 ом/ 1000 Ом

Входной импенданс

50 ом / 600 ом

Зондирующий импульс

радиоимпульс, амплитудой 50 или 200 В,
с изменяемой длительность от 16 до 500 нс,
с шагом 16 нс

Демпфер зондирующего импульса

регулируемый от 0 до 15 полупериодов
с задержкой демпфирования от 0 до 7 полупериодов

Частота повторений ЗИ

регулируемая от 20 до 2000Гц
с шагом 1/ 5/ 10 или 100Гц

Усилитель

широкополосный 0.4-20 МГц (-6 дБ)

Диапазон регулировки усиления

100 дБ, с шагом 0.5, 1, 2 или 6 дБ

Временная Регулировка Чувствительности (ВРЧ)

диапазон до 70 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам
введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

построение по 32 точкам, регулируемая по высоте

Детектирование

положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан

Отсечка

компенсированная, 0 - 90% высоты экрана

Зоны контроля

три независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.
Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая,
индивидуальная логика определения дефекта в зоне

Измерение временных интервалов

от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму
сигнала

Измерение амплитуды

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние

Дисплей

Цветной, TFT 640 х 480 точек
(135 х 100 мм). Специальная функция для работы на ярком солнечном свет

А-сигнал

480 x 300 точек в стандартном режиме

Память

500 настроек с А-сигналом
5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс

Ethernet

Разъемы преобразователей

2 СР50 (BNC)

Аккумулятор

Li-ion 8 А/ч

Время работы

6-8 часов от аккумуляторов

Внешнее питание

блок питания от сети 220 В, 50Гц AC

Напряжение питания

18V/3,5A DC

Диапазон рабочих температур

от -30º C до +55° C

Размер (В x Ш x Д)

210 мм x 340 мм x 75 мм

Масса

4 кг с аккумуляторами

Описание

Восьмиканальный ультразвуковой сканер дефектоскоп УСД-60-8K WeldSpector предназначен для высокопроизводительного ручного ультразвукового контроля сварных швов. Применение современных цифровых технологий позволяет данному ультразвуковому дефектоскопу контролировать сварные соединения со скоростью до 4м/мин.

Применение различных сканеров позволяет строить наглядный С-скан сварного шва с точным определением координат дефектов. А мощные магнитные колеса и система слежения за акустическим контактом обеспечивают достоверность контроля и возможность без потери координаты вернуться в любую точку сварного шва.

Расположение специальных 4-х канальных преобразователей по обе стороны сварного шва позволило обеспечить его контроль за один проход.

Ультразвуковой дефектоскоп сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599), зарегистрирован в Государственном реестре средств измерений под №34808-10, имеет разрешение Ростехнадзора и рекомендован для применения на объектах ОАО "Газпром".

Особенности

Одновременное отображении сигналов во всех каналах ультразвукового контроля в реальном времени

Полноэкранный просмотр и настройка всех параметров каждого ультразвукового канала

Независимое ВРЧ в каждом каналеконтроля

Функция калибровки энкодера для точного отсчета координат и точного определения положения дефекта по длине контролируемого сварного шва

Сохранение и просмотр результатов ультразвукового сканирования

Обработка и анализ проконтролированного участка сварного шва

Основные отличия:

Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек);
Работа на прямом солнечном свете и при отрицательных температурах до -40 С ;
Отдельная настройка каждого ультразвукового канала: генератор, приемник, ВРЧ и пр;
Частота повторения ЗИ:до 2000Гц;
Вывод ультразвуковых сигналов в виде А-, С- скана;
Возможность подключения различных сканеров;
Возможность самостоятельного задания схемы ультразвукового контроля в каждом канале;
Автоматическая настройка на заданную толщину сварного шва ;
Интерфейс Ethernet;
Питание: Li-ion аккумулятор или внешний блок питания;
До 6-8 часов работы от аккумулятора.
