- Описание

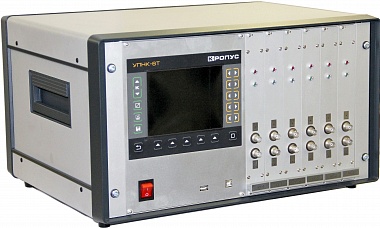

«УПНК-6Т» - универсальный многоканальный переносной дефектоскоп/толщиномер с независимыми параллельными каналами, построенными на высокоскоростной архитектуре.
«УПНК-6Т» - это универсальный инструмент, который может стать для Вас первым, достаточно бюджетным, шагом к модернизации установок на базе морально устаревших дефектоскопов (УДМ – 1М; УДМ – 3; АТЛАНТ – 3; ИДЦ; ИДЦ – 6; ИДЦ – 10; УДТ – 4М; ДУ – 161 – М; ДУК-66ПМ; УД-10УА; УКК – 2; Интротест и др.), так и послужить началом для создания новой установки с той степенью механизации и автоматизации процессов, в которой Вы нуждаетесь на данный момент.
«УПНК-6Т» отлично зарекомендовал себя в дефектоскопии и толщинометрии труб с диаметром 2 мм и толщиной стенки 0,2 мм. При работе в динамическом режиме с СОП 2х0,171 и СОП 2х0,250 отклонение от заданных параметров составило 1 мкм.
Режим толщиномер: СОП 2х0,171 мм в динамике
Режим толщиномер: СОП 2х0,250 мм в динамике
Режим дефектоскоп: СОП 4х0,2 отражение от внутренней риски
«УПНК-6Т» - это универсальный инструмент, который может стать для Вас первым, достаточно бюджетным, шагом к модернизации установок на базе морально устаревших дефектоскопов (УДМ – 1М; УДМ – 3; АТЛАНТ – 3; ИДЦ; ИДЦ – 6; ИДЦ – 10; УДТ – 4М; ДУ – 161 – М; ДУК-66ПМ; УД-10УА; УКК – 2; Интротест и др.), так и послужить началом для создания новой установки с той степенью механизации и автоматизации процессов, в которой Вы нуждаетесь на данный момент.
«УПНК-6Т» отлично зарекомендовал себя в дефектоскопии и толщинометрии труб с диаметром 2 мм и толщиной стенки 0,2 мм. При работе в динамическом режиме с СОП 2х0,171 и СОП 2х0,250 отклонение от заданных параметров составило 1 мкм.
Особенности:
- Мобильность (масса не более 15 кг);
- Возможность подключения к ультразвуковым установкам с разной степенью автоматизаций;
- Релейный выход. Возможность для подключения к существующей транспортной системе;
- Возможность интеграции в стандартную 19 дюймовую приборную стойку;
- Независимость всех каналов и использование 2-х компьютеров: обработки и управления работой, что позволяет обеспечить высокоскоростную работу системы и реализовать различные режимы обработки сигналов в каждом канале с частотой посылок до 15 кГц (!);
- Возможность комбинирования методов контроля: одновременного поиска дефектов и определения глубины их залегания (режим дефектоскоп) и/или измерения толщины и фиксации расслоений (режим толщиномер)
- Частотный диапазон канала - от 0,5 МГц до 25 МГц;
- Встроенные аналоговые фильтры и катушки индуктивности, позволяющие подключать и согласовывать практически любые преобразователи;
- Сохранение протоколов контроля изделий в виде файловой базы данных и передача их на USB носитель без подключения к ПК (!)
- Использование сетевых возможностей Windows NT/2000, делает возможным удаленный мониторинг участка контроля и интеграцию установки в единую общезаводскую систему качества
- Возможна реализация любых способов контроля: иммерсионного (с синхронизацией от поверхностного сигнала), совмещенного/раздельно-совмещенного эхо-метода, теневого или зеркально-теневого методов.
Режим толщиномер: СОП 2х0,171 мм в динамике
Режим толщиномер: СОП 2х0,250 мм в динамике
Режим дефектоскоп: СОП 4х0,2 отражение от внутренней риски
Основные области применения
- Автоматизированный УЗ контроль изделий:
- в машиностроении (входной контроль прутков, контроль валов, цилиндров);
- в авиапромышленности (контроль дисков, валов и пр.);
- в металлургии (контроль поковок, литья, в том числе из алюминия, титана и др.);
- на железнодорожном транспорте (контроль колесных пар и пр.);
- в трубном производстве (бесшовные трубы нефтяного и котельного сортамента, прямошовные трубы для нефтегазовой отрасти);
- в атомной промышленности (тонкостенные бесшовные трубы, сварные соединения трубок, контроль толщины стенок труб от 0,2 мм, контроль протяженности контактно-стыкового сварного шва тонкостенных трубок малого диаметра и пр.);
- при производстве изделий из чугуна (контроль прокатных валков и пр.).
