- Описание
Обновленный ЭМА толщиномер с инновационной технологией импульсного подмагничивания, реализованной в ЭМА преобразователях, предназначен для измерения толщины изделий из стали и алюминиевых сплавов без применения контактной жидкости.
Существенным преимуществом новой технологии является отсутствие в ЭМА преобразователях постоянного магнита, что позволяет избежать сильного притяжения преобразователя к поверхности объектов из ферромагнитных сталей, проводить сканирование объекта контроля и исключает налипание металлической стружки на протектор преобразователя, тем самым увеличивая его срок службы.
Схема традиционного ЭМА преобразователя и ЭМА преобразователя с импульсным электромагнитом
Назначение
- Измерение толщины стенок стальных труб и изделий, деталей и узлов из металлов и сплавов без применения контактной жидкости.
- Толщинометрия нижней части корпуса судна без предварительной подготовки поверхности.
- Толщиномертия листового проката.
Оценка степени анизотропии материала.
Функциональные возможности
- Инновационное техническое решение, позволяющее исключить из конструкции ЭМА преобразователя мощные постоянные магниты путем замены их на импульсные электромагниты, исключает эффект сильного притяжения преобразователя к ферромагнитным материалам, сохраняет работоспособность преобразователя и упрощает процедуру сканирования, тем самым облегчая практическое применение толщиномера при ручном УЗ контроле.
- Использование двух типов ЭМА преобразователей поперечных волн – с радиальной и линейной поляризацией на базе разработанной технологии импульсного электромагнита.
- Подключение к электронному блоку прибора преобразователей с постоянным магнитом S7392 и S7394 с помощью специального переходника.
- Проведение измерений без предварительной подготовки поверхности объекта контроля и без применения контактной жидкости.
- Измерение толщины металлических изделий через коррозионное и лакокрасочное покрытие толщиной до 1,5 мм. При толщине покрытия 1,5 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины металлического изделия без учета покрытия.
- Сканирование объекта контроля.
- Малая апертура ЭМА преобразователя (8 мм) позволяет проводить контроль труб малого диаметра (от 15 мм).
- Работа в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала.
- Режим В-Скан для отображения профиля исследуемого объекта контроля на дисплее прибора.

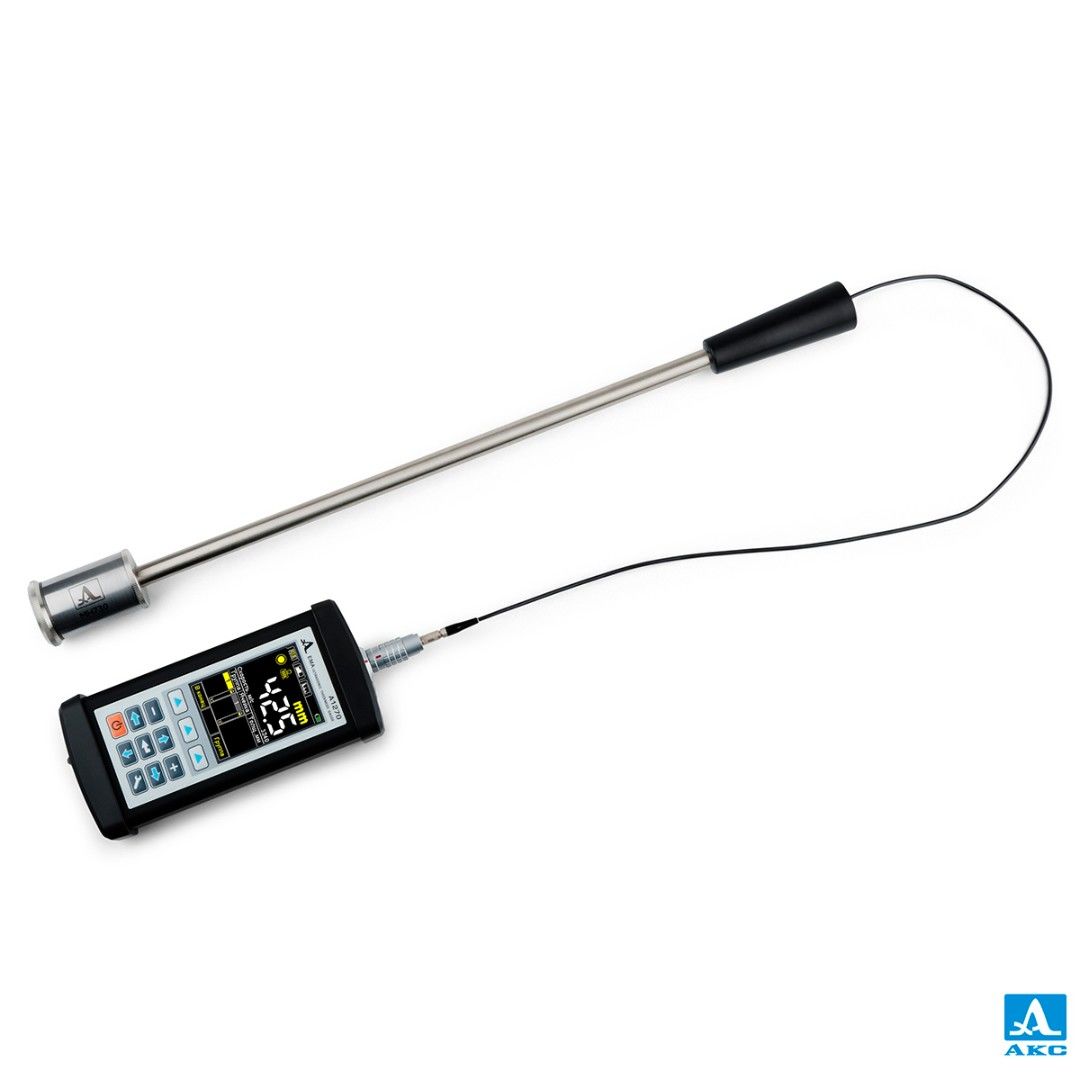

Толщинометрия изделий через воздушный зазор, путем крепления ЭМА преобразователя в специализированной каретке.

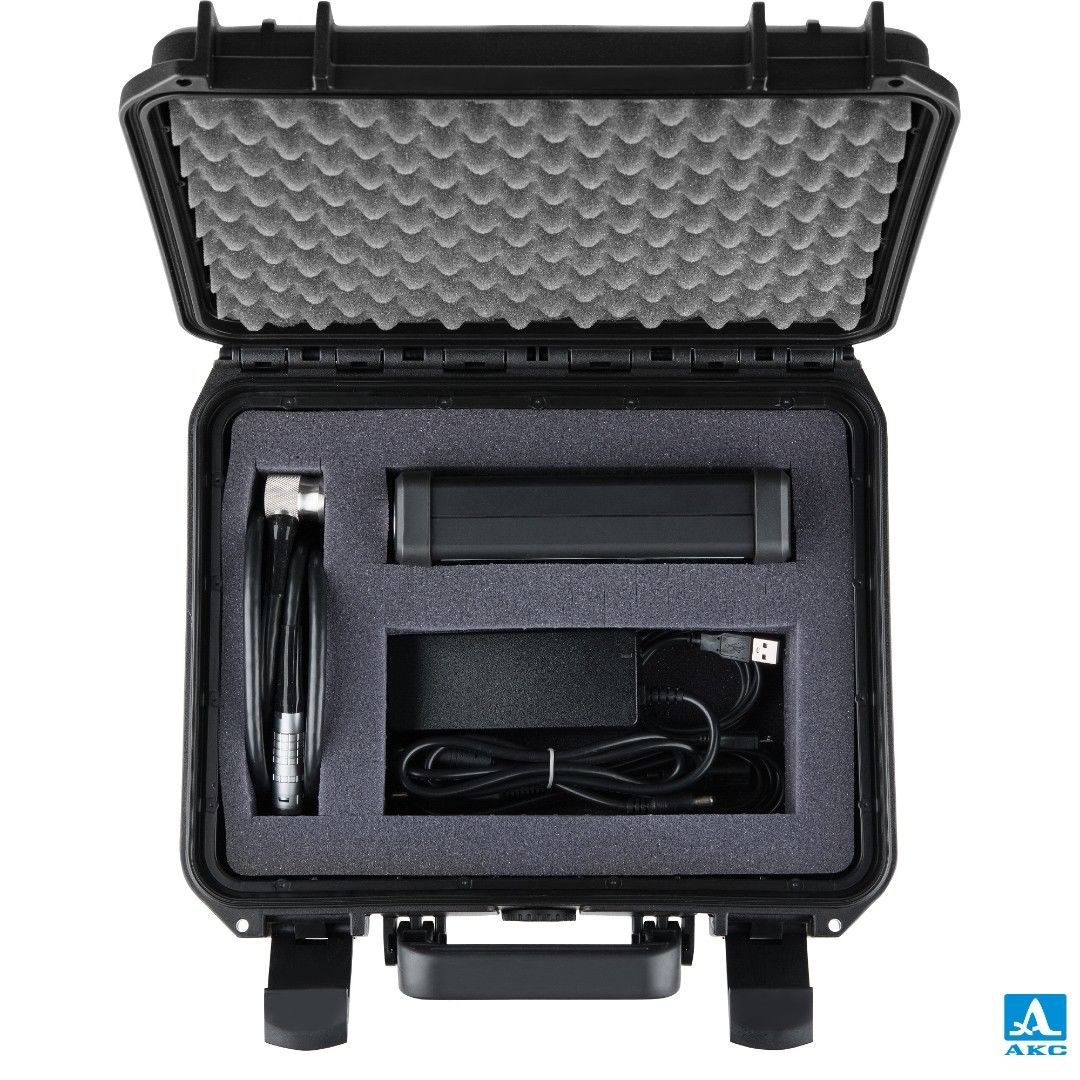

Комплектация
| Наименование |

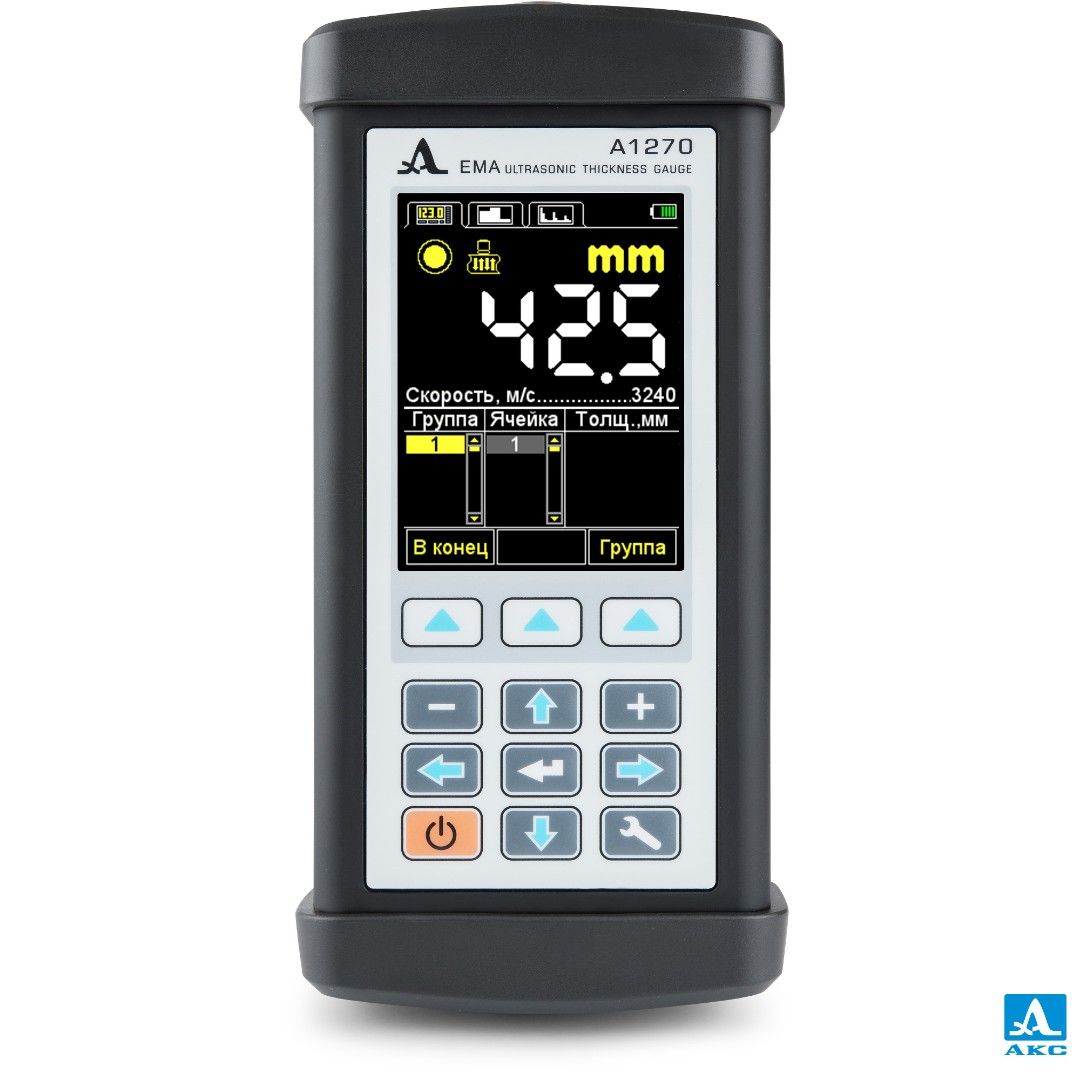

| А1270 – электронный блок ЭМА толщиномера |
| ЭМА преобразователь S3850 5.0A0D8ES со встроенным кабелем |
| Сетевой адаптер 220 В - 15 B |
| Кабель USB A- Micro B |
| Компакт диск с документацией и ПО |
| Жесткий кейс Т15 |
