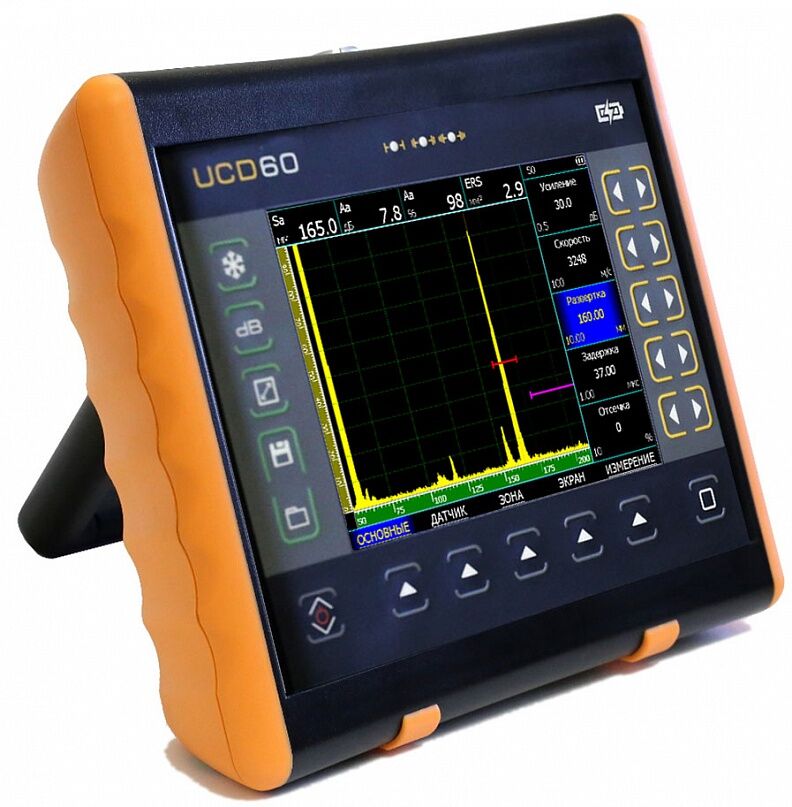

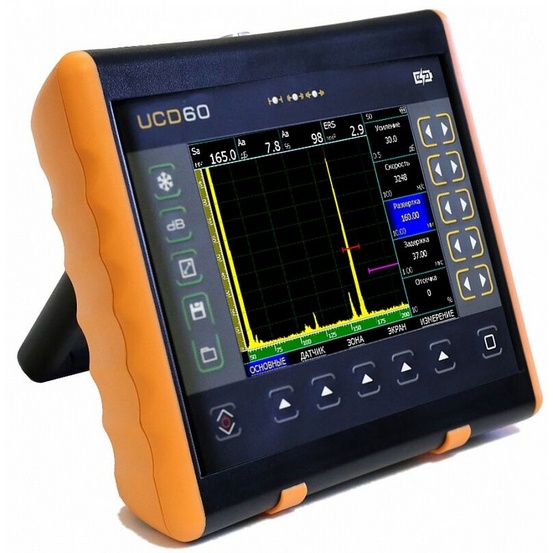

Ультразвуковой дефектоскоп УСД-60 — универсальный прибор для неразрушающего контроля. Он сочетает в себе функции дефектоскопии и толщинометрии. Предназначен для выявления внутренних дефектов металлических и композитных конструкций, точного измерения толщины стенок. В основе работы дефектоскопа — принцип эхометрии. Ультразвуковой импульс распространяется в материале, отражаясь от дефектных участков. Это отражение фиксируется прибором и визуализируется на дисплее.
Особенности аппарата УСД-60
Дефектоскоп автономный, работает от встроенного аккумулятора, имеет небольшой вес. Это делает его удобным для эксплуатации в полевых условиях.
УСД-60 предоставляет оператору комплекс инструментов для тонкой настройки параметров под решаемую задачу. Это позволяет добиваться оптимального соотношения между проникающей способностью, разрешающей способностью, амплитудой сигнала и уровнем помех.
- Диапазон рабочих частот позволяет решать разные задачи дефектоскопии: от обследования объектов с грубой структурой до выявления мелких дефектов.
- Выбор уровня возбуждающего напряжения позволяет решать разные задачи. Например, увеличение напряжения обеспечивает большую проникающую способность и возможность исследовать глубокие дефекты. Снижение напряжения позволяет уменьшить помехи и улучшить разрешающую способность в ближней зоне.
- Электрическое демпфирование позволяет подавить «звон» пьезоэлемента, улучшить разрешающую способность.
- Узкополосные фильтры приемника дают возможность выделить полезный сигнал, улучшив соотношение сигнал/шум.
Аппарат УСД-60 реализует два пьез элемента основных метода оценки дефектов. Метод границ позволяет очертить контуры крупных дефектов, например, трещин, расслоений. Метод амплитуды используется для выявления оценки мелких дефектов — раковин, включений. Благодаря динамическому контролю чувствительности она сохраняется стабильной на всей глубине контроля. Это позволяет выявлять мелкие дефекты в толстостенных конструкциях. АРД-диаграммы упрощают классификацию дефектов, облегчают прямую количественную оценку размера дефекта.
Также в аппарате УСД-60 реализована функция толщинометрии, основанная на параметрах прохождения скорости ультразвука в материале и времени прохождения импульса. Благодаря настраиваемой развертке аппарат можно использовать для измерения толщин разных изделий.
Таким образом, УСД-60 является комплексным решением для профессионального ультразвукового контроля, обеспечивающим высокую точность измерений, гибкость настроек под различные методики и преобразователи, а также развитые функции анализа и документирования результатов. Его эффективность напрямую зависит от квалификации оператора, понимания принципов УЗК и корректности калибровок.
