Описание UDT-RF pro:
UDT-RF pro профессиональный многофункциональный ультразвуковой толщиномер с возможностью подключения любых типов прямых преобразователей. В приборе реализованы режимы А-скан, Б-скан, режим записи результатов измерений по точкам в виде табличного файла, а так же обычный цифровой режим с возможностью задания браковочного уровня и измерения остаточной толщины в процентах (%). В А-скане возможно проводить измерения ЭХО-ЭХО с использованием двух стробов.
Сертификат Госстандарта России RU.C.27.004.A №68187, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №69546-17 и допущен к применению в Российской Федерации.
Так же можно рассмотреть младшую простую модель - UDT-RF простой функциональный бюджетный прибор без массы "наворотов", но в современном исполнении
Толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.
ОСОБЕННОСТИ UDT-RF pro:
-
Многофункциональность – работа в цифровом режиме, А-скане, Б-скане, табличном режиме с записью результатов (РЕЖИМЫ: А-СКАН, Б-СКАН, ТАБЛИЦА, ЦИФРА)
-
Работа с двумя стробами в режиме ЭХО-ЭХО
-
Прецезионная толщинометрия по переходу через "0"
-
Библиотека преобразователей
-
Режим пользовательского РС и совмещенного преобразователей позволяющих настроить любой преобразователь, любого производителя
-
Измерение-калибровка скорости распространения ультразвуковой волны на образце с заранее известной толщиной
-
АСД – управляемая система измерений, где возможно установить норму толщины для детали, и настроить пороги отклонения от нормы в мм или в % с цветовой сигнализацией выхода за установленные пределы
-
Дискретность измерения 0,1/0,01/0,001 мм
-
Регулируемая яркость экрана
-
Настраиваемая палитра – цветовое отображение экрана
-
Настраиваемый таймер автоотключения
-
Эргономичный корпус из ABS пластика
-
Цветной дисплей
-

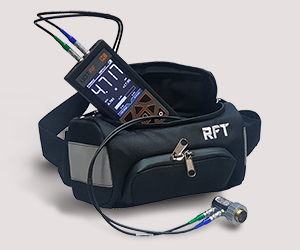

Функциональная рабочая сумка-чехол RFT
UDT-RF pro толщиномер ультразвуковой |
|
UDT-RF pro ультразвуковой толщиномер электронный блок |
|
РС преобразователь 5,0 МГц |
|
РС преобразователь 10,0 МГц |
|
Кабель подключения преобразователя Lemo-Lemo двойной |
|
Зарядное устройство 220 В |
|
Сумка RFT |
|
Комплект документации |
Толщиномер UDT-RF pro работает в 4-х основных режимах измерений
Режим А-СКАН – предназначен для измерения толщины металла/пластика, на основе введенной оператором скорости распространения УЗ колебаний в материале исследуемого объекта с визуализацией радиосигналов на экране толщиномера. При этом на экране отображается минимальное измеренное значение, и отклонение от нормы в мм или %.
Режим Б-СКАН – режим, позволяющий формировать профиль сечения исследуемой детали, с фиксацией минимального значения толщины. В этом режиме на экране отображаются одновременно Б-скан, измеренное значение и значение установленного минимума.
Режим ЦИФРА – предназначен для измерения толщины изделия, на основе введенной оператором скорости распространения УЗ колебаний в материале исследуемого объекта. При этом на экране отображается минимальное измеренное значение, и отклонение от нормы в мм или %.
Режим ТАБЛИЦА – предназначен для записи результатов измерений по точкам в виде табличного файла, количество строк и столбцов задается при создании файла, после сохранения и каждое значение в таблице можно скорректировать выполнив повторные измерения и перезаписав его.
Технические характеристики:
Развертка |
мин.: 0 - 4 мм макс.: 0 - 400 мм (сталь) |
Диапазон скоростей |
1000 - 9999 м/с |
Задержка |
от 0 мкс до 168 мкс |
Демпфирование |
50 ом / 1000 ом (до 25 ом в совмещенном режиме) |
Зондирующий импульс |
радиочастотный импульс, амплитудой 200 В, с регулируемой частотой и числом периодов |
Усилитель |
широкополосный 1-15 МГц (-6 дБ) |
Диапазон регулировки усиления |
110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
Детектирование |
радиосигнал |
Зоны контроля |
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки |
Автоматическая Сигнализация Брака (АСБ) |
световая и звуковая |
Измерение временных интервалов |
от 0 до первого сигнала в зоне или между сигналами в зонах |
Дисплей |
цветной TFT с регулируемой яркостью, 43 х 58 мм; 240 х 320 точек |
Память
|
100 настроек для датчиков 250 результатов измерений с А-сканом, 250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений |
Интерфейс |
USB |
Разъемы преобразователей |
2 х Lemo 00 |
Аккумуляторы |
встроенный литий-полимерный аккумулятор |
Время работы от аккумулятора |
не менее 12 часов |
Питание толщиномера |
внешний блок питания 220 В AC |
Рабочее напряжение питания |
5 В DC |
Диапазон рабочих температур толщиномера |
от -25 C до +55 C
|
Габаритные размеры толщиномера (В x Ш x Д) |
148 мм x 64 мм x 25 мм
|
Масса толщиномера |
180 г |
