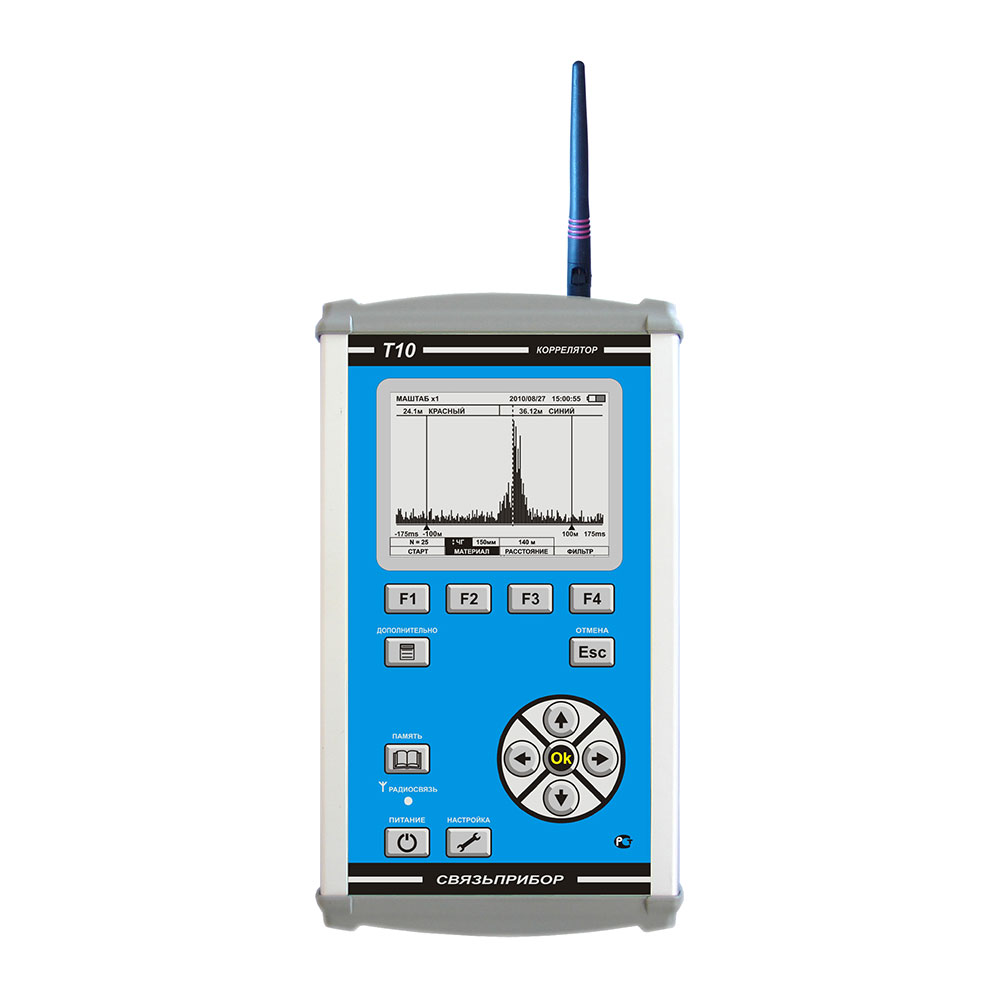

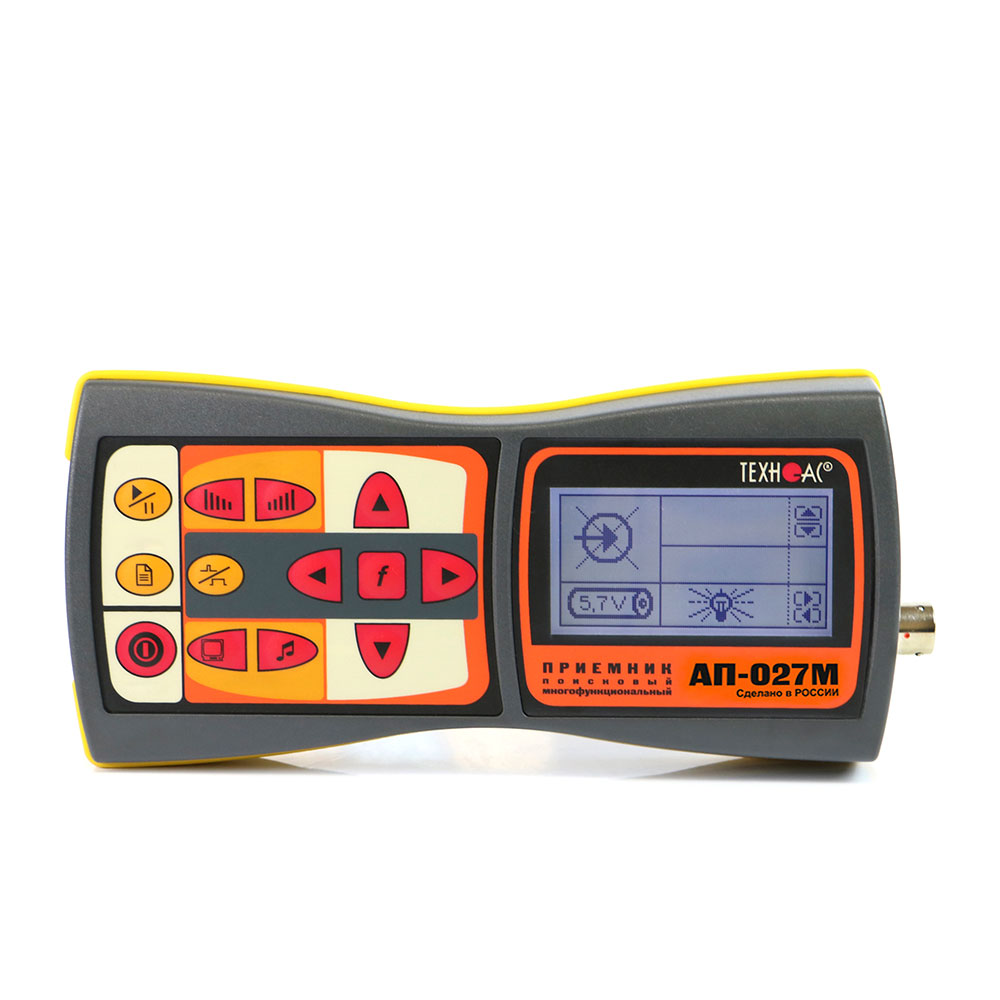

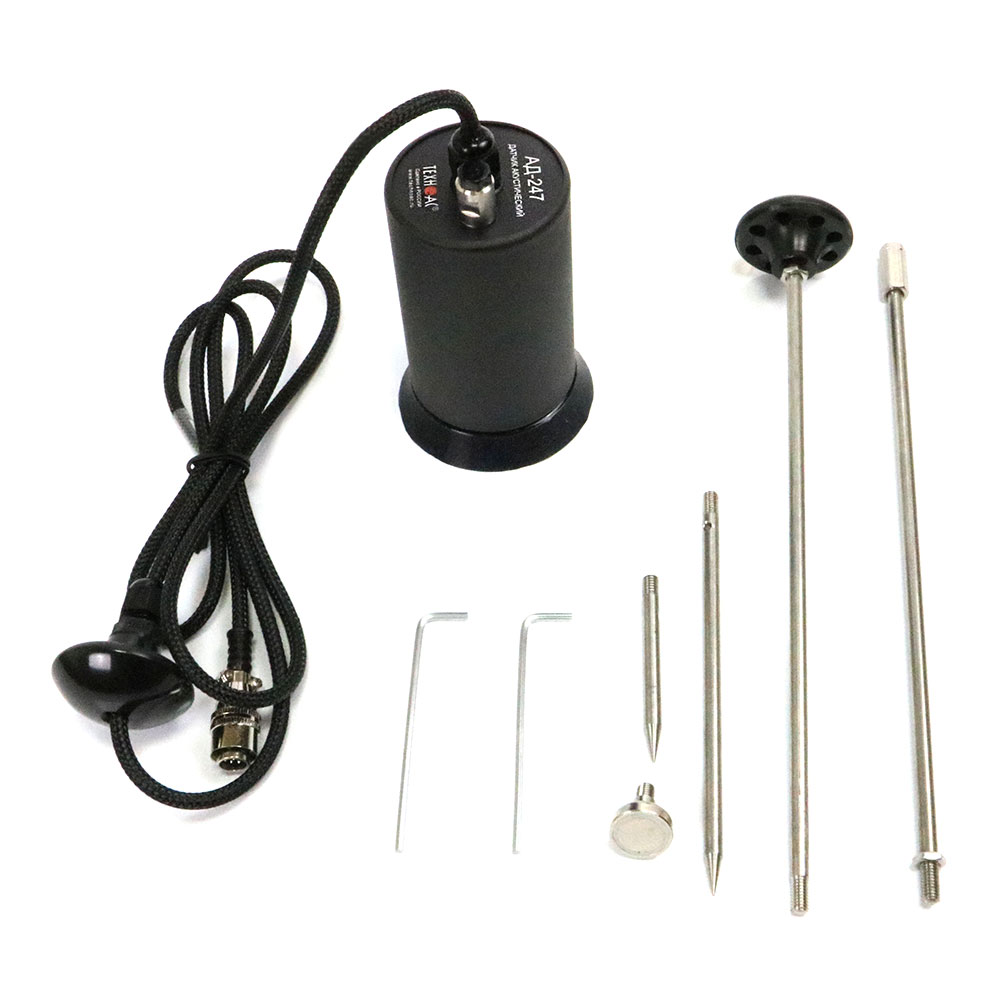

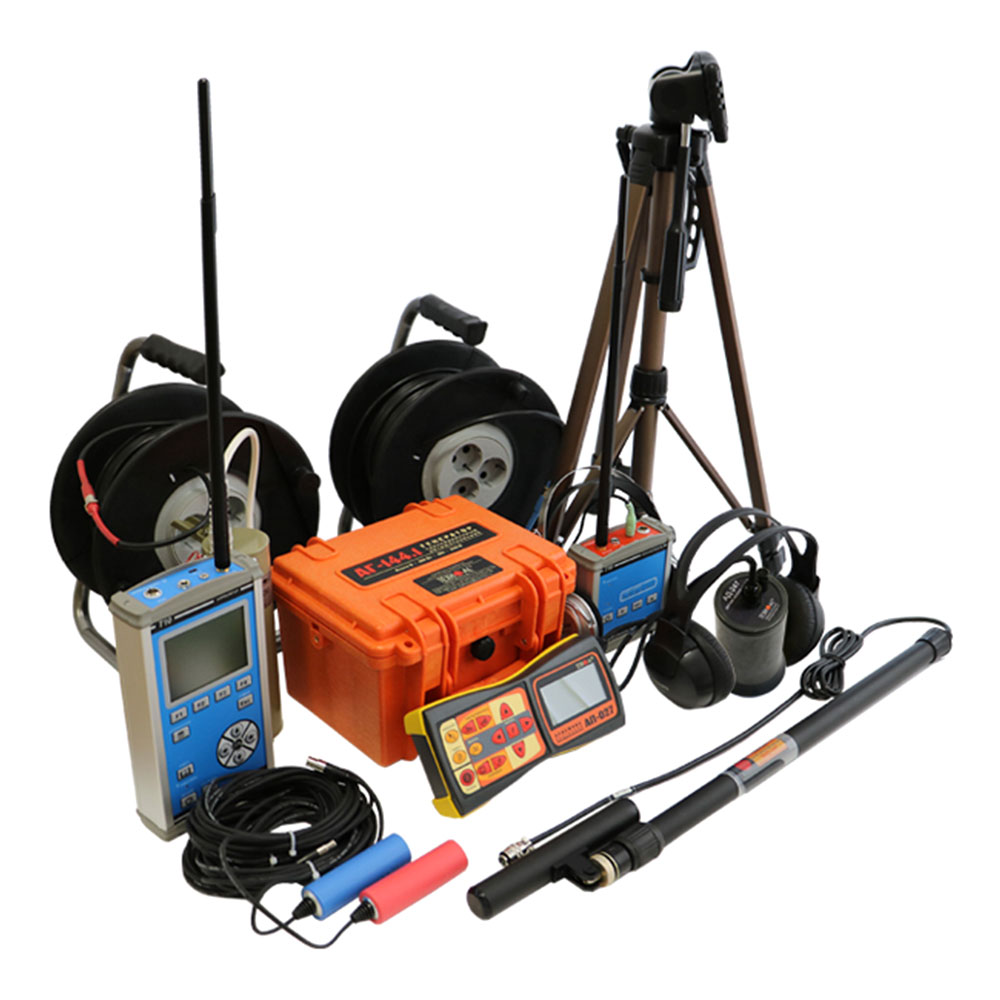

| Параметр | Значение |
|---|
| Частоты генерируемого сигнала, Гц |
| Частоты SIN f1 / f2 / f3, ±0,1% | 512 / 1024 / 8192 |
| Частоты следования ударов НЧ / СЧ / ВЧ | 0,5 / 1 / 2 |
| Режимы генерации |
| «SIN» «непрерывный» | непрерывная синусоидальная генерация |
| «SIN» «_|¯|_» | кратковременные посылки синусоидального сигнала
(длительность импульса 100 мс, частота следования импульсов 1 Гц) |
| «SIN» «3 частоты» | посылки синусоидального сигнала с чередованием частот f1, f2, f3
(длительность импульса 100 мс, частота следования импульсов 2 Гц) |

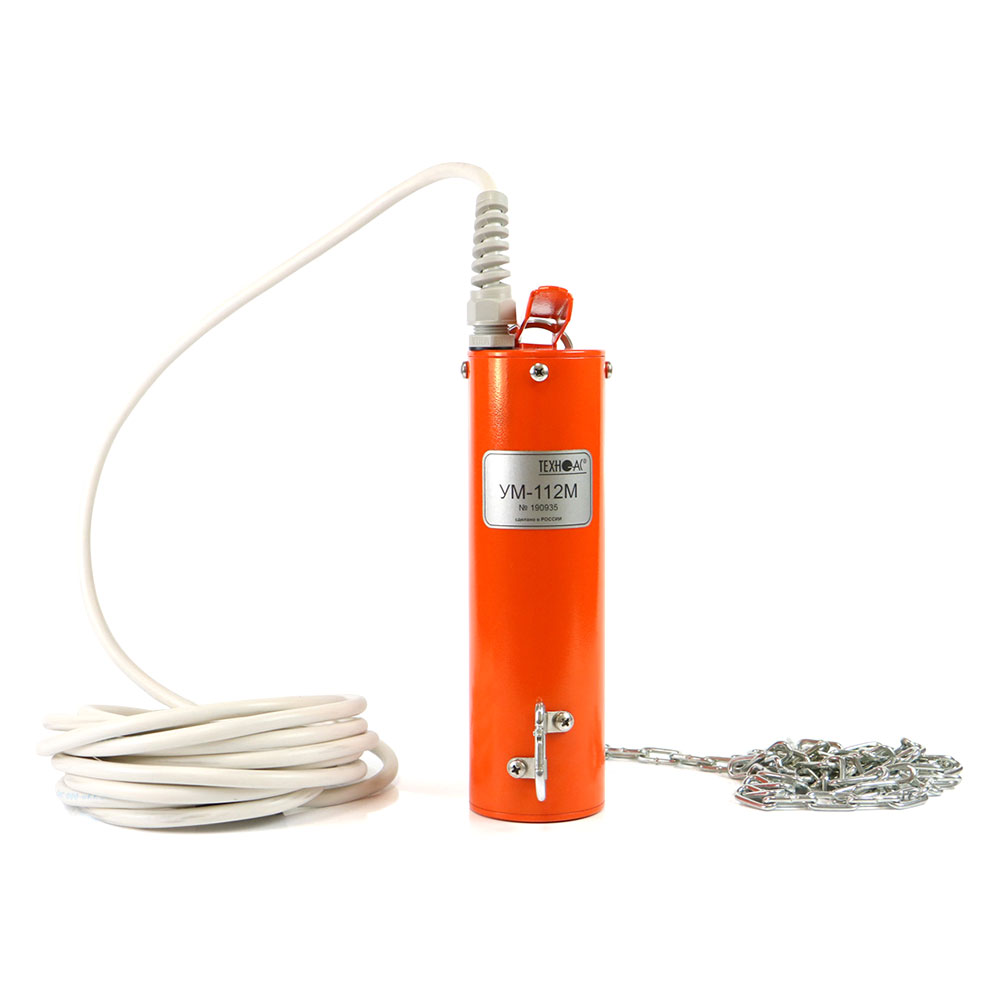

| «УДАР» | генерация ударных импульсов
(длительность импульса устанавливается автоматически) |
| Выходные параметры синусоидальной генерации |
| Максимальное выходное напряжение, В: |
- при автономном питании
- с добавлением внешнего аккумулятора 12/24 В
- при питании от сетевого блока | 220
330
140 |
| Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20% |
| При автономном питании (12/24 В): |
Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частоты | Рвых, Вт | 7,5 | 15 | 30 | 60 |
| Rнагр, Ом | 0,1…1300 | 0,15…660 | 0,3…1300 | 0,6…660 |
Режимы:
- импульсы 512 и 1024 Гц
| Рвых, Вт | 15 | 30 | 60 | 120 |
| Rнагр, Ом | 0,15…660 | 0,3…330 | 0,6…660 | 1,2…330 |
| C наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В: |
Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частоты
| Рвых, Вт | 45 | 90 |
| Rнагр, Ом | 0,45…2000 | 0,9…1000 |
Режимы:
- импульсы 512 и 1024 Гц
| Рвых, Вт | 90 | 180 |
| Rнагр, Ом | 0,9…1000 | 1,8…500 |
От сетевого блока питания:
|
Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частоты
| Рвых, Вт
| 18 | 36 |
| Rнагр, Ом | 1,8…800 Ом | 0,4…400 Ом |
Режимы:
- импульсы 512 и 1024 Гц
| Рвых, Вт
| 36 | 72 |
| Rнагр, Ом | 0,4…400 | 0,7…200 |
| Допустимое сопротивление нагрузки | любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля. |
| Согласование с нагрузкой | автоматическое, обеспечивающее достижение заданной мощности в нагрузке |
| Источники питания |
| Встроенный аккумуляторный комплект | два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM) с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток до 6,7 А |
| Функциональные особенности |
| Автоматические функции | - автосогласование (достижение заданной мощности в нагрузке);
- специальная программа управления передающей антенной;
- встроенный контроллер заряда, работающий с внешним источником 15…15.3 В;
- «автоопределение» подключения и отключения передающей антенны и ударного механизма |
| Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда);
- при несоответствии внешнего напряжения питания режиму генерации / зарядки;
- при переключении режима сетевого питания в процессе зарядки;
- при коротком замыкании выхода в процессе согласования;
- при несоответствии режима генерации наличию / отсутствию передающей антенны или ударного механизма на выходе |
| Автоматическое повторное согласование | - при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки;
- при переключении частоты / режима генерации «SIN»;
- при определенных изменениях напряжения питания |
| Типы подключаемых нагрузок при генерации «SIN» | - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля;
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления;
- индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);
- индуктивное подключение с применением передающих «клещей» (выбор кабеля из пучка) |
| Конструктивные параметры |
| Выходной усилитель мощности | импульсный, технология CLASS D(BD), КПД > 80% |
| Индикация | светодиоды трехцветные «питание» и «выход»:
- напряжение и состояние питания;
- мощность и состояние выхода красный;
- возможность или наличие «опасного» напряжения на выходе (>40 В) |
| Управление | Клавишные переключатели:
на 3 положения
- «ЧАСТОТА» выходного сигнала «SIN, Гц» или следования импульсов «УДАР»;
- «РЕЖИМ» «SIN» - вид синусоидальной генерации;
- «ПУСК» генерации / зарядки и выбор половинной / полной мощности «SIN» возможной при данном питании
на 2 положения
- «ПИТАНИЕ»;
- «ВНЕШНЕЕ» - наращивание емкости / мощности при помощи внешнего аккумулятора или выбор работа / зарядка от сетевого блока;
- «ВНУТРЕН» - выбор напряжения внутреннего питания 12 В / 24 В для изменения заданной мощности (в 4 раза при автономном режиме)
красная кнопка
- загрузка в потенциально «опасном» режиме с «неограниченным» выходным напряжением (Uвых может быть >40 В) |
| Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 |
| Вес электронного блока, не более, кг | 8,5 |
| Условия эксплуатации |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС |
| Класс климатической защиты | IP65 |
