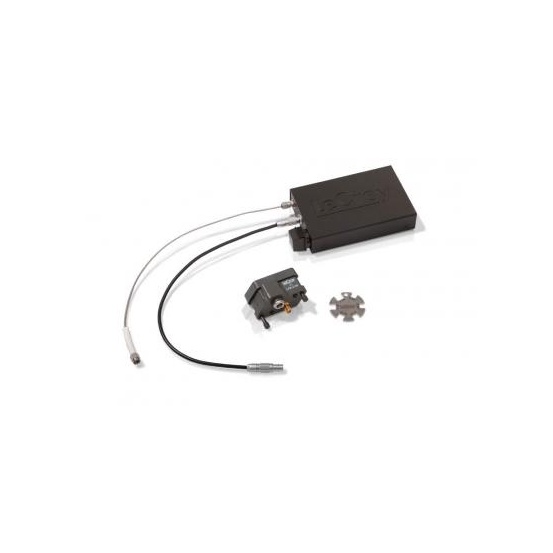

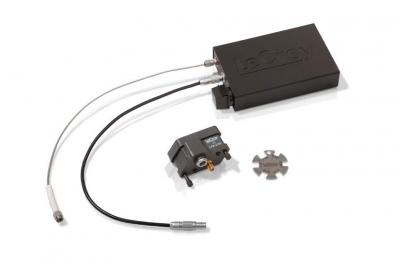

Описание оптико-электрический преобразователь OE695G:
- Совместимость с осциллографами LeCroy серий WaveMaster 8 Zi/Zi-A, LabMaster 9 Zi-A, и LabMaster 10 Zi
- Частотный диапазон: от постоянного тока (DC) до 9,5 ГГц (электрический, -3 дБ)
- Поддержка стандартов: от 8GFC до 10GFC FEC, или пользовательские настройки (до 12.5 Гбит/с)
- Широкополосный режим (без восстановления тактовой частоты)
- Оптический вход: для мультимодового (62.5/125 мкм) или одномодового волокна
- Широкий диапазон длин оптических волн: 750 нм … 1650 нм
- Максимальная пиковая мощность: +7 дБм (5 мВт)
- Низкий уровень шума: не превышает 25 пВт/Гц
- Опто-электрический преобразователь OE695G наиболее оптимален при анализе глазковых диаграмм (Eye Mask), а также для измерения параметров, характеризующих приемо-передающие устройства ВОЛС: амплитуда оптической модуляции (OMA), представляющая собой разность максимального и минимального энергетических уровней цифрового сигнала, коэффициент экстинкции (ER) – отношение этих уровней.
