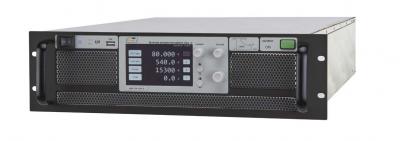

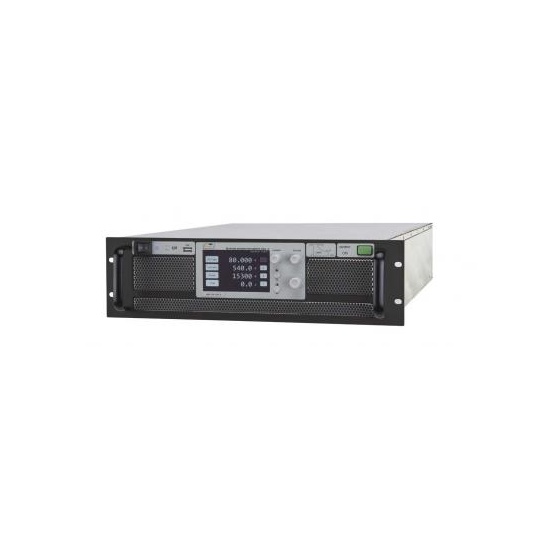

Особенности программируемого импульсного источника питания постоянного тока АКИП-1156-500-30:
-
Выходные параметры (в зависимости от модели): напряжение до 500 В, выходной ток до 30 А, максимальная мощность до 5000 Вт;
-
Режим стабилизации тока (СС), напряжения (CV) и мощности (СP);
-
Защита от перенапряжения, перегрузки по току, по мощности;
-
Активный корректор коэффициента мощности, PF > 0,95;
-
Параллельное объединение источников (до 10) в режиме ведущий/ ведомый;
-
Регулировка внутреннего сопротивления;
-
Управление с передней панели и удаленное;
-
Встроенный источник звукового предупреждения, память настроек (профиль перед выключением);
-
16 бит ЦАП для настроек, и 24 бит АЦП для измерений выходных параметров;
-
Дисплей с 5 разрядным индикатором напряжения и тока, разрешение 1 мВ / 1 мА;
-
Подключение удаленной нагрузки по 4-х проводной схеме;
-
Создание последовательностей через программное обеспечение: 500 шагов, 16 профилей;
-
Три ячейки памяти для сохранения/загрузки настроек с передней панели;
-
Интерфейсы: USB на передней панели (для USB памяти), LAN (LXI), опции - RS-422/RS-485 + USB, GPIB, аналоговый интерфейс;
-
Экран: сенсорный, диагональ 12,7 см, разрешение 800х480;
-
Исполнение корпуса 3U;
-
Питание от 3-х фазной сети (~180...~460 В), 50/60 Гц.
Технические характеристики программируемого импульсного источника питания постоянного тока АКИП-1156-500-30:
| Параметры | Значения |
| Дискретность установки | 5 разрядный индикатор (от 1 мВ/ 1 мА) |
| Погрешность установки | Напряжение: ± 0,1%Ток: ± 0,2%Мощность: ± 1% |
| Погрешность измерения | Напряжение: ± 0,1%Ток: ± 0,2%Мощность: ± 0,5% |
| Нестабильность | При изменении напряжения питания 0,02%При изменении тока нагрузки 0,05% |
| Уровень пульсаций | |
| Время установления U:-от 0 до Uуст. с нагрузкой-от U уст. до 1В с/ без нагрузки | |
| Время реакции на изменение нагрузки | |
| Нестабильность | При изменении напряжения питания: 0,05%При изменении напряжения на нагрузке: 0,15% |
| Уровень пульсаций | 15 мА |
| Диапазон регулировки | 0...16,667 Ом (АКИП-1156-500-30) |
| Разрешение | 0,001 Ом |
| Погрешность установки | ≤ 2,3% от Rмакс |
| Интерфейс | LAN (LXI)опции - RS-422/RS-485 + USB, GPIB, аналоговый интерфейс |
| Интерфейс аналогового ДУ | 0…5 В или 0…10 В (программирование/ мониторинг) |
| Память (передняя панель) | 3 ячейки памяти для сохранения настроек |
| Память (ДУ) | 16 ячеек для формирования последовательности (до 500 шагов в ячейке) |
| Длительность шага | 1 мс ... 999999,999 с |
| Напряжение питания | 3-фазн., 180~460 В, частота 47~63 Гц(сетевой кабель питания в компл. поставки - не входит!) |
| Ток (макс) | 20 А/фаза (180 В), 33 А/фаза (460 В) |
| Потребляемая мощность (макс) | 6 кВт |
| Разрешение дисплея | Сенсорный, диагональ 12,7 см, разрешение 800х480 |
| Рабочие условия | 0…50 °C; влажность: ≤ 90 % |
| Условия хранения | -20…70 °С; влажность: ≤ 90 % |
| Габаритные размеры (ШхВхГ) | 482 × 132 × 765,1 мм |
| Масса | 26 кг |
Комплект поставки АКИП-1156-500-30
|
№ |
Наименование |
Количество |
|
1 |
Программируемый импульсный источник питания постоянного тока АКИП-1156-500-30 |
1 |
