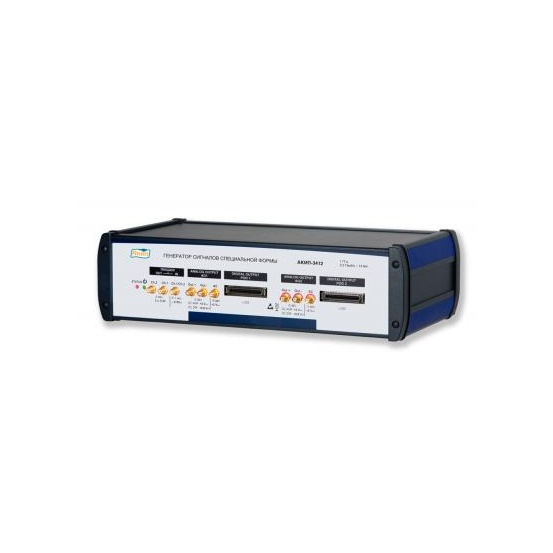

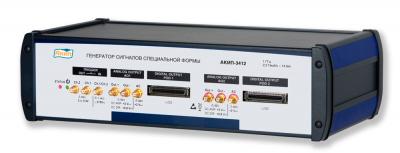

Основное предназначение генераторов сигналов специальной формы заключается в воспроизведении электромагнитного сигнала, под которым понимаются сигналы следующих типов: синус, пилообразный, прямоугольный, импульсный и другие. Используя генератор сигналов специальной формы АКИП-3412 (16 M) можно осуществить проверку и отладку различных радиоэлектронных приборов.
Данное устройство имеет удобный современный корпус, который защищает прибор от внешнего механических воздействий. Модель генератора сигналов специальной формы АКИП-3412 (16 M) является универсальной, так как наряду со специальными, она генерирует сигналы стандартных форм. Генератор АКИП-3412 (16 M) может применяться для настройки каналов связи и высокоточного оборудования, благодаря низкому уровеню искажений. При выборе подобного прибора, рекомендуется обращать внимание на величину погрешности - данная модель генератора имеет очень маленькую погрешность. Генератор сигналов специальной формы АКИП-3412 (16 M) представляет собой лучшее соотношение цены и качества.
Основные характеристики АКИП-3412 (16 M)
-
Максимальная частота 1 ГГц
-
Число каналов: 2 аналоговых и 32 цифровых канала
-
Максимальная частота дискретизации в реальном времени 2,5 ГГц
-
Разрешение ЦАП 14 бит
-
Длинна памяти до 64 МБ/канал (в зависимости от модификации)
-
Прямой выход ЦАП: - 1,6 Впик-пик (дифф. режим) / 0,8 Впик-пик (выход с общей землей). Полоса частот >1 ГГц
-
ВЧ выход: -10 дБм … +10 дБм (дифф. режим). Полоса частот >1 ГГц
-
Выход DC: 4 Впик-пик (дифф. режим)/ 2 Впик-пик (выход с общей землей). Полоса частот > 600 МГц
-
Гармонические искажения:
-
Негармонические искажения:
-
Мультиканальная синхронизация: компенсация фазового сдвига с разрешением 10 пс
-
Генератор последовательностей 16/32 бит @ 1250/625 МБ
-
Интерфейс USB, совместимость: Windows 2000, XP, Vista, 7 (32/64 бит)
Технические характеристики:
|
Количество каналов |
2 |
|
Цифровой выход |
опция 16, опция 32 |
|
Частотный диапазон ОТ |
2 мкГц |
|
Частотный диапазон ДО |
2 ГГц |
|
Опорный генератор (погрешность установки частоты) |
±1×10-6 |
|
Выходной уровень (максимум) |
4 50 |
|
Выходной импеданс (Ом) |
50 |
|
ЦАП (бит) |
14 |
|
Память (СПФ) |
16 МБ |
|
Виды модуляции |
АМ |
|
Особенности |

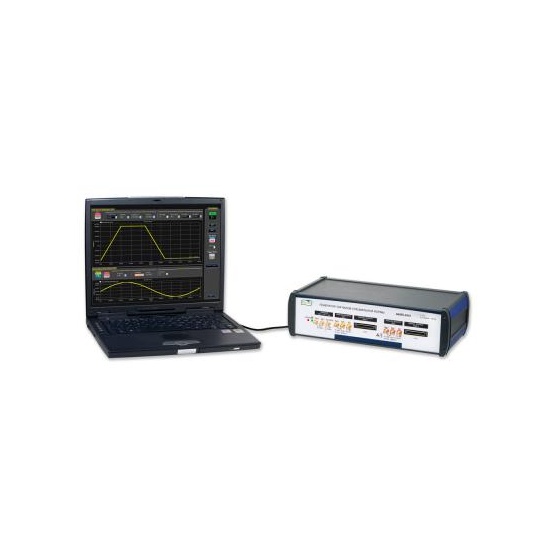

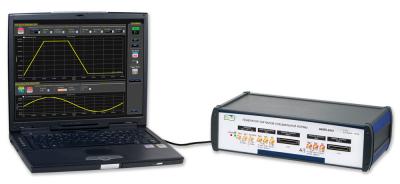

USB генератор произвольной формы. Максимальная частота дискретизации в реальном времени 2,5 ГГц. Опция - 16 или 32 цифровых канала. Прямой выход ЦАП |
|
Интерфейс |
USB |
|
|
|
