- Описание

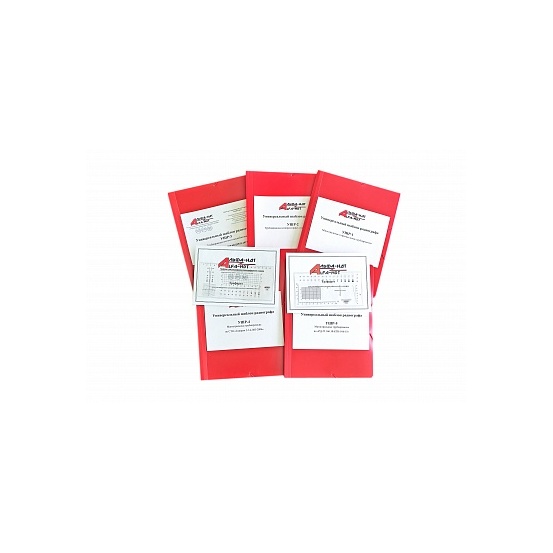

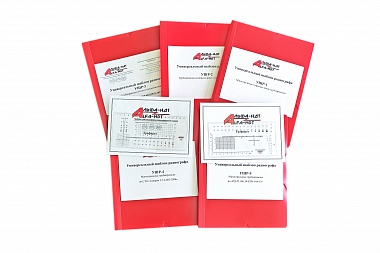

Универсальный комплект радиографа УКР-1 АЛЬФА-НДТ представляет собой комплект из пяти наборов УШР и двух трафаретов для расшифровки рентгенографических снимков и является вспомогательным инструментом для оценки качества сварных трубопроводов по результатам рентгенографического контроля.
1. Универсальный шаблон радиографа УШР-1 АЛЬФА-НДТ Применяется при расшифровке магистральных и промысловых трубопроводов, разработан по СП 86.13330.2014 и ВСН 012-88 и ВСН-012-88 «Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть I» и соответствует требованиям ТУ 26.51.32.190-005-40323842-2017.
2. Универсальный шаблон радиографа УШР-2 АЛЬФА-НДТ Применяется при расшифровке снимков трубопроводов компрессорных и насосных станций, разработан по ВСН-012-88 «Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть I» и соответствует требованиям ТУ 26.51.32.190-005-40323842-2017.
3. Универсальный шаблон радиографа УШР-3 АЛЬФА-НДТ Применяется при расшифровке снимков трубопроводов систем газоснабжения (по СНиП 42-01-2002 «Газораспределительные системы», ВСН-012-88 «Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть I») и соответствует требованиям ТУ 26.51.32.190-005-40323842-2017.
4. Универсальный шаблон радиографа УШР-4 АЛЬФА-НДТ Разработан по нормам СТО Газпром 2-2.4-083-2006 «Инструкция по неразрушающим методам контроля качества сварных соединений при строительстве и ремонте промысловых и магистральных газопроводов ПАО «Газпром» и соответствует требованиям ТУ 26.51.32.190-005-40323842-2017.
5. Универсальный шаблон радиографа УШР-5 АЛЬФА-НДТ Разработан по РД-25.160.10-КТН-016-15 «Неразрушающий контроль сварных соединений при строительстве и ремонте магистральных трубопровод при выполнении работ на объектах ПАО «Транснефть» и соответствует требованиям ТУ 26.51.32.190-005-40323842-2017.
6. Трафарет для расшифровки радиографических снимков, шкала 10 см.
7. Трафарет для расшифровки радиографических снимков, шкала 20 см.
