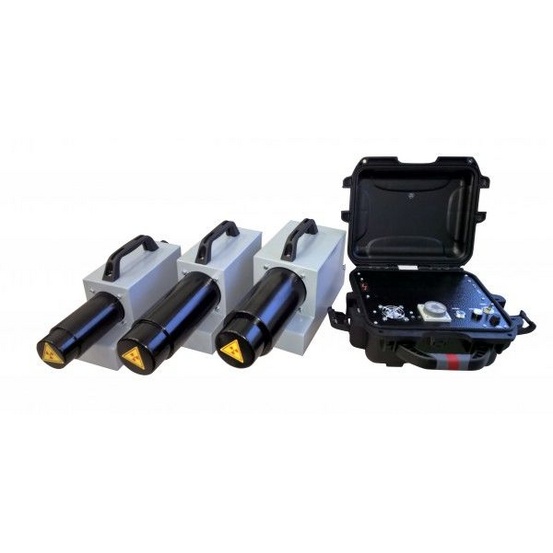

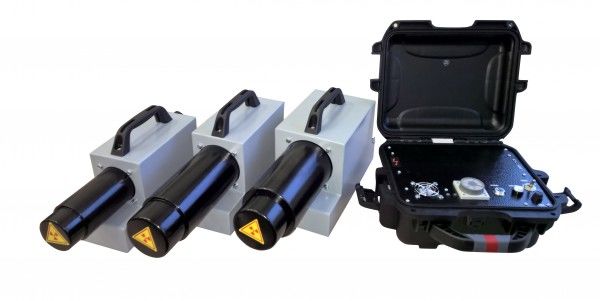

Переносной высоковольтный импульсный рентгеновский аппарат «Арина-3» предназначен для эксплуатации с целью ведения неразрушающего контроля сварочных швов и конструкций в полевых условиях сварочного полигона или строительной площадки, конструкций, листовых и профильных изделий, отливок и поковок из металлов и сплавов в широком диапазоне температур. Аппаратура с маркой Арина, востребована на рынке благодаря оптимальному соотношению цена/качество.
Основные характеристики рентгеновского аппарата «Арина»
Модельный ряд рентгеновских аппаратов «Арина» разработан и выпускается компанией «Спектрофлэш» из Санкт-Петербурга, созданной в 1990 году совместным решением отечественного ОАО НПП «Буревестник», одним из лидеров в сфере отечественной рентгенотехники и немецкой фирмой «Курт Миттерфельнер ГмбХ».
Рентгеновский аппарат «Арина-3» при эксплуатации может использоваться как для направленного, так и панорамного просвечивания объекта исследования, причем толщина просвечивания составляет (по стали) от 30 до 50 мм, причем в этом случае для работы используются высокочувствительные рентгенографические пленки в системе с флуоресцентными усиливающими экранами. В комплект поставки рентгенаппарата «Арина-3» входят:
- рентгеновский блок;
- пульт дистанционного управления;
- система кабелей (соединительный, сетевой и аккумуляторный);
- комплект запасных частей и принадлежностей;
- эксплуатационные документы.
Пульт дистанционного управления изделия присоединяется к моноблоку кабелем длиной 20 м, что позволяет обеспечить оператору эффективную защиту при работе с безопасного расстояния. Другими средствами безопасности являются:
- замок безопасности, исключающий несанкционированную эксплуатацию прибора;
- защита аппаратуры от отсутствия нагрузки в цепи высокого напряжения.
Питание рентгеновского аппарата «Арина-3» предусмотрено как от сети напряжением 220в, так и от аккумуляторных батарей напряжением 24В, чтот позволяет использовать их для контроля в полевых условиях. Рентгеновский блок весит 5,5 кг, а пульт дистанционного управления – 6,0 кг. Это устройство выпускается в климатическом исполнении УХЛ1 по ГОСТ 15150-69 и обеспечивая защиту устройства при работе в условиях широкого диапазона температур от -40⁰С до +60⁰С.
Принцип работы и особенности рентгеновского аппарата «Арина»
Работа импульсных устройств основана на принципе взрывной электронной эмиссии на холодном катоде. Стеклянная трубка выполнена таким образом, что с одной стороны располагается игольчатый анод, а с другой – вольфрамовый лезвийный катод, на краю которого за счет короткого импульса тока высокого напряжения, взрывается край, из-за чего образуется облако плазмы – источник электронов. Ускорение электронов приводит к их соударению с анодом, в результате чего возникает ионизирующее излучение.
Высоковольтные изделия наиболее эффективны при работе по контролю качества объектов малой толщины – тонкостенных круглых труб, емкостных сооружений и др. В то же время существуют некоторые особенности аппаратуры серии «Арина», ограничивающие возможности прибора и не позволяющих использовать их для неразрушающего контроля на объектах высокой ответственности. Такое ограничение объясняется отсутствием возможности у рентгенаппарата плавной регулировки высокого напряжения, что необходимо для обеспечения оптимальной радиационной контрастности.
Этот недостаток вместе с большим диаметром фокусного кольца ограничивает использование импульсного рентгеновского аппарата при работе в аэрокосмической отрасли, атомном машиностроении и других сферах деятельности, где предъявляются особые условия к качеству неразрушающего контроля. Кроме этого, аппараты серии «Арина»:
- не способны выполнить снимки высокой резкости, поэтому при расшифровке снимков могут возникнуть сложности;
- не отличаются высокой долговечностью, что объясняется их эксплуатацией при высокой температуре и весьма ограниченными возможностями охлаждения;
- несмотря на кажущуюся простоту, управление должно вестись обученными операторами.
В то же время, высоковольтные импульсные аппараты удобны в эксплуатации, обладают небольшим весом, позволяющим переносить их без особых затруднений, а также недороги.
Где приобрести рентгеновский аппарат «Арина»
Приобрести высоковольтный импульсный рентгеновский аппарат «Арина» можно в Санкт-Петербурге, у разработчика и производителя – ООО «Спектрофлэш», однако для производственных компаний, расположенных далеко от второй столицы, значительно проще купить необходимый прибор в Казани, у компании «Литас», которая является официальным представителем ООО «Спектрофлэш». Кроме этого, ООО «Литас» самостоятельно выпускает изделия для промышленной рентгенографии, поэтому знает все особенности работы аппаратуры такого профиля, а также правила защиты при работе с источниками ионизирующего излучения, что позволяет специалистам компании оказывать квалифицированные консультации покупателям.
