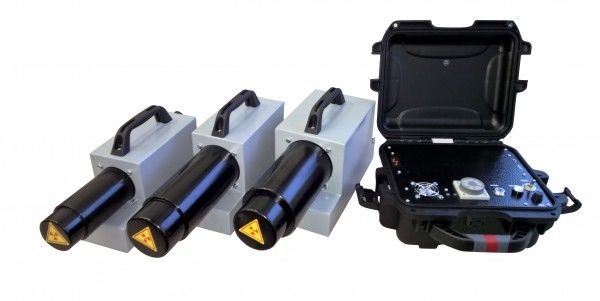

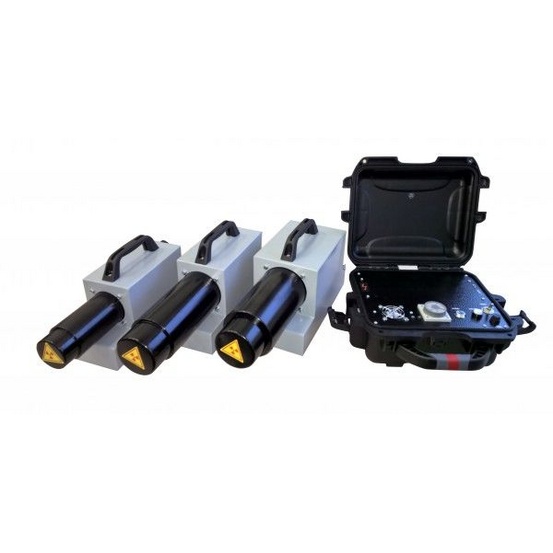

Импульсный рентгеновский аппарат Арина-1

Наличие по запросу

546000руб.

Оформить заказ

Производитель: Спектрофлеш

Масса, кг.: 8,9

Диапазон рабочих температур, °С:

Размеры, мм: 530*125*210

: без охлаждения

: 3

Толщина стали, мм: 25

Питание трубки: Импульсное

Внутренняя среда: Маслонаполненные

Вид трубки: Со стеклянной трубкой

Выход излучения: направленный

Портативность: Переносной

Вид оборудования: Передвижные

Масса пульта, кг:

Напряжение, кВ:

Производитель Спектрофлеш

Размер эффективного фокусного пятна, мм 3

Толщина стали, мм 25

Размеры, мм 530*125*210

Масса, кг 8,9

Питание трубки Импульсное

Внутренняя среда Маслонаполненные

Вид трубки Со стеклянной трубкой

Тип охлаждения без охлаждения

Выход излучения направленный

Портативность Переносной

Вид оборудования Передвижные

Описание

«Арина-1» — автономный импульсный генератор рентгеновского излучения. Аппарат работает в импульсном режиме, при котором излучение генерируется короткими импульсами высокой интенсивности. Так как «Арина-1» — импульсный аппарат, в нем нет возможности регулировать ток и напряжение. Однако, это компенсируется возможностью регулировки экспозиции. Все компоненты оборудования — высоковольтный источник, рентгеновская трубка, система управления, охлаждение, питание — заключены в единый блок. Это обеспечивает удобство применения аппарата на выезде, в ограниченном пространстве.

Основное назначение прибора — обследование объектов небольших размеров. Он позволяет просвечивать изделия из металла, толщина которого не превышает 30 мм. Прибор эксплуатируется с флуоресцентными усиливающими экранами.

Конструктивное исполнение

«Арина-1» — единственный аппарат в серии в моноблочном исполнении. Это его главное отличие от односерийников. Внутри моноблока располагаются рентгеновская трубка, высоковольтная часть схемы питания и управления, две никель-металлгидридные батареи. Суммарная емкость аккумуляторов позволяет беспрерывно эксплуатировать его порядка 30 минут. При средней экспозиции емкости аккумуляторов хватает, чтобы сделать около 40 снимков.

Управление аппаратом с помощью пульта ДУ. Для безопасности оператора, он соединяется с корпусом кабелем длиной 20 метров. Этой длины достаточно для того, чтобы человек, который проводит обследование, не оказался под излучением.

Также в комплект поставки входит зарядное устройство. Оно работает от сети переменного тока 220 В. Во время зарядки ее состояние отображается на ЗУ с помощью световой индикации. Зарядное устройство защищено от короткого замыкания.

Основные характеристики

«Арина-1» работает в импульсном режиме. Это не позволяет устанавливать параметры напряжения и анодного тока. Поэтому нужно выбирать модель, которая имеет то напряжение срабатывания разрядника-обострителя, которое соответствует решаемым задачам и нормативно-технической документации.

Разрядник обостритель включен в цепь вторичной обмотки трансформатора последовательно. Он определяет время и амплитуду импульса анодного напряжения. Для «Арина-1» постоянное значение амплитуды составляет 180 кВ.

Импульсный режим позволяет настраивать экспозицию и количество импульсов. В нормативно-технической документации для конкретного объекта исследования устанавливаются требования к чувствительности, в частности:

Экспозиция.
Фокусное расстояние.
Тип рентгеновской пленки.
Тип усиливающих экранов.

Время экспозиции определяется номограммой.

Область применения

Полевая дефектоскопия в труднодоступных условиях. Аппарат предназначен для неразрушающего контроля сварных швов, литья и конструкций в удаленных или стесненных пространствах. Например, на трубопроводах, мостах или промышленных объектах, где невозможна доставка стационарного оборудования. Его автономность и защита от экстремальных температур (–40°C до +50°C) позволяют проводить рентгенографию в полевых условиях без внешнего питания. Диаметр фокусного пятна 3 мм обеспечивает достаточную детализацию снимков для выявления трещин, пор и включений в металлах толщиной до нескольких сантиметров.

Контроль качества сварных соединений труб и цилиндрических конструкций. Благодаря полусферической диаграмме направленности излучения, аппарат эффективен для панорамного просвечивания круговых швов трубопроводов, резервуаров и сосудов высокого давления. Установка в центре трубы сокращает время экспозиции и минимизирует искажения, что критично для оценки корневых проходов и зон термического влияния. Импульсный режим позволяет гибко адаптировать дозу излучения к толщине стенки и плотности материала, соблюдая при этом нормы радиационной безопасности.

Экстренные и мобильные инспекции в промышленности. «Арина-1» оптимален для срочных проверок на действующих производства, например, при ремонте оборудования без остановки конвейера, или для выездных работ служб технического надзора. Возможность работы в цехах в нерабочее время (раздел 6.3.3) минимизирует простои.

В качестве командного аппарата в составе самоходной рентгеновской установки «Сирена-5». Такой способ позволяет сделать управление кроулером более безопасным по сравнению с радиоактивными изотопами. Малогабаритные «Сирена-5» отличается простотой эксплуатации, мобильностью, что делает ее удобной при полевых работах. Благодаря компактным размерам она может размещаться в трубопроводах диаметром 530–1020 мм.

Когда подходит аппарат «Арина-1»

Работа в полевых условиях. «Арина-1» — портативный прибор в моноблочном исполнении. Он хорошо подходит для полевых работ, на высоте, в стесненных условиях, при сложной геометрии объекта.
Требуется небольшой объем исследовательских работ. Аппарат «Арина-1» имеет ограничения на время непрерывной работы. Поэтому он хорошо подходит для небольшого объема контрольных испытаний, когда время нахождения рентгеновской трубки под напряжениям не превышает 15 минут в час.
Соответствие технических возможностей аппарата требованиям к качеству контроля. «Арина-1» — недорогое и надежное решение. Импульсный аппарат имеет более низкую стоимость по сравнению с приборами непрерывного действия, что позволяет сэкономить на проведении неразрушающего контроля без потери качества.

Аппарат «Арина-1» не подходит для высокоскоростной промышленной дефектоскопии из-за цикличности работы — максимум 15 минут в час. Работа под дождем, в условиях сильной запыленности требует применения дополнительных средств защиты.

Отличия «Арина-1» от других аппаратов серии

В серии «Арина», только «Арина-1» имеет полную автономность, так как работает от встроенных аккумуляторов. Один комплект батарей обеспечивает около 100 часов работы, а предельное количество циклов «заряд-разряд» составляет 500 раз.

Еще одно отличие — моноблочное исполнение. Все конструктивные элементы прибора находятся внутри одного корпуса. В других аппаратах серии блок питания и управления выносной, выполнен в виде ударопрочного влагозащищенного кейса.

Благодаря моноблочному исполнению «Арина-1» отличается меньшими массогабаритными характеристиками. Поэтому он хорошо подходит для работы в стесненных условиях, труднодоступных местах, на высоте. В таких условиях работать с небольшим по габаритам аппаратом «Арина-1» удобнее, чем, например, с моделью «Арина-3». Поэтому при выборе аппаратов, имеющих схожие технические характеристики, необходимо учитывать особенности эксплуатации.
