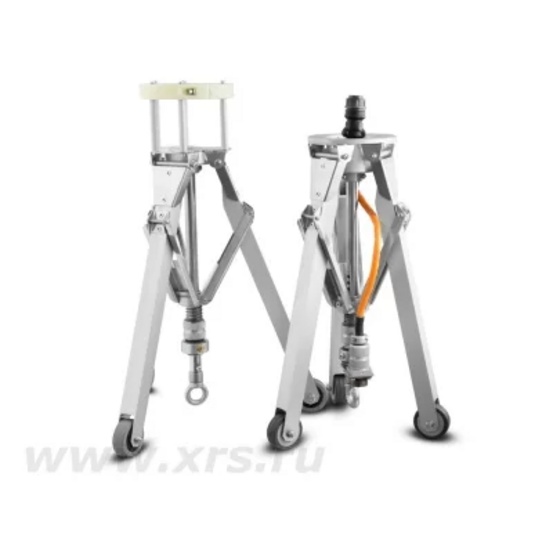

Внутритрубная тележка зонтичного типа для труб Ø159–820 мм в футляре
Тележка применяется при контроле кольцевых сварных соединений панорамными рентгеновскими аппаратами Арсенал. Предназначена для позиционирования аппаратов внутри труб диаметром от 159 до 820 мм.
Тележка состоит из двух частей, которые устанавливаются с обоих концов блока излучателя рентгеновского аппарата. Передняя часть тележки фиксируется на излучателе путем стягивания пластикового хомута тележки. Задняя часть крепится к блоку шестью винтами М5 × 8, входящими в комплект поставки. К рым-болтам крепится трос, с помощью которого тележка и рентгеновский аппарат протягиваются внутри исследуемой трубы.
Тележка поставляется в пластиковом цилиндрическом футляре.
