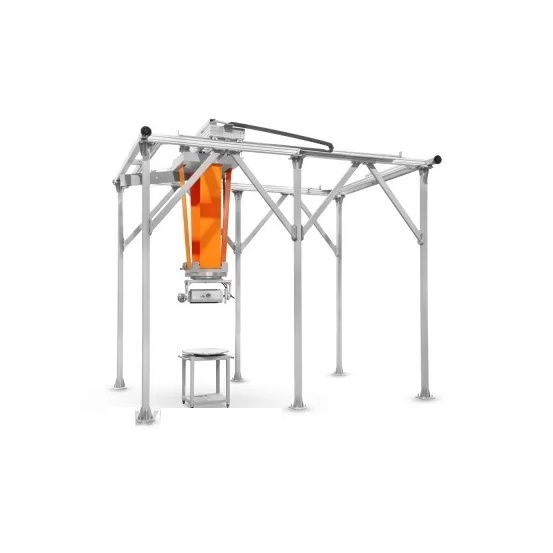

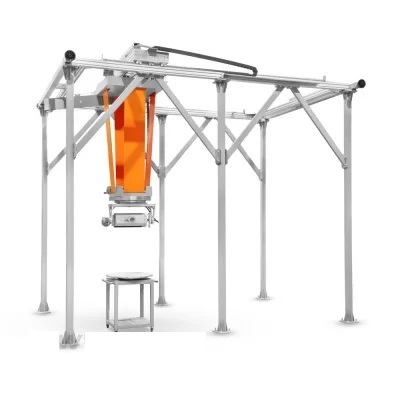

Автоматизированный манипулятор Арион XRS 4L предназначен для позиционирования рентгеновского аппарата относительно объекта контроля. Манипулятор может управлять положением моноблочных рентгеновских аппаратов или излучателей рентгеновских аппаратов кабельного типа.
Манипулятор Арион XRS 4L имеет фермовую конструкцию, которая размещается внутри стационарной камеры радиационной защиты. Вертикальные опоры манипулятора крепятся к полу стационарной камеры через фланцы, а специальные упоры обеспечивают дополнительную фиксацию относительно стен камеры. Такое техническое решение не требует наличия прочного потолочного перекрытия, способного выдерживать нагрузку от дополнительного оборудования.
Пульт управления рентгеновским аппаратом выносится за пределы стационарной камеры. Манипулятор перемещает узел крепления с установленным излучателем рентгеновского аппарата по трем осям: X, Y и Z. Перемещения излучателя рентгеновского аппарата по вертикальной оси (Z) и горизонтальным осям (X и Y) автоматизированы. Вертикальное перемещение узла крепления с установленным излучателем рентгеновского аппарата производится с использованием трехслойных армированных лент ПВХ.
Узел крепления моноблочного рентгеновского аппарата имеет возможность механизированного ручного поворота на 360° относительно вертикальной оси и на 120° относительно горизонтальной оси. Исполнение манипулятора для рентгеновских аппаратов кабельного типа имеет диапазон поворота относительно вертикальной оси 180°.
Для уменьшения уровня шума, увеличения точности позиционирования и плавности хода, в приводах горизонтальных перемещений используются линейные шариковые подшипники. Поступательное движение по оси X обеспечивается шарико-винтовой передачей, по оси Y — зубчато-реечным механизмом.
