- Описание

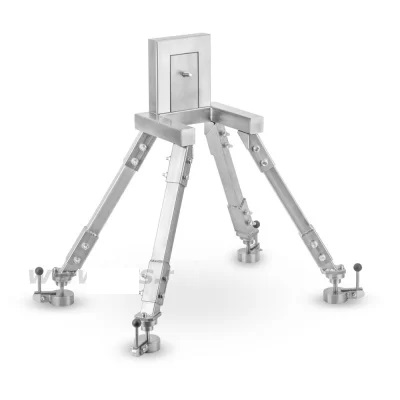

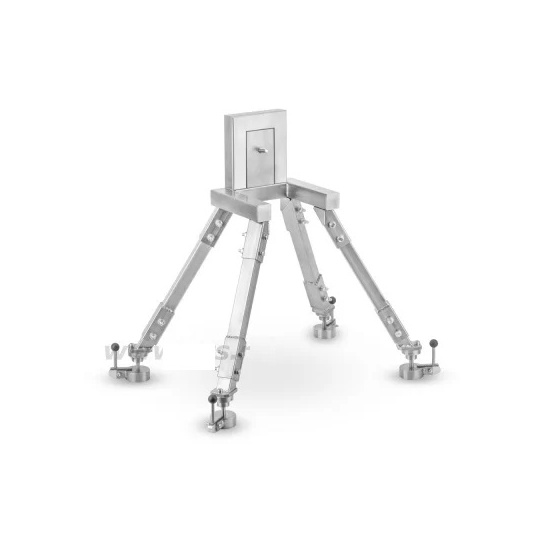

Приспособление Паук-3М/Стапель 5 предназначено для крепления гамма-дефектоскопа затворного типа «Стапель 5» на объектах контроля из ферромагнитных сталей.
Изготавливается в соответствии с ТУ 4276-020-96651179-2015.
Фиксация приспособления на объекте контроля осуществляется с помощью магнитных держателей, которые имеют регулировочный шарнирный узел с шаровой головой. Такая конструкция позволяет размещать приспособление на плоских поверхностях и на объектах цилиндрической формы диаметром от 320 мм. Для облегчения отрыва магнитных держателей от объекта контроля используется эксцентриковый механизм, который осуществляет предварительный разрыв магнитной цепи.
Для увеличения расстояния от торца дефектоскопа до объекта контроля используются удлинители ног, которые поставляются вместе с приспособлением Паук-3М/Стапель 5 и комплектом крепежа.
