- Описание
Трафарет является вспомогательным инструментом при расшифровке радиографических снимков сварных соединений и служит для оценки линейных размеров обнаруженных дефектов в соответствии с требованиями ГОСТ-7512-82, ГОСТ 23055-78, ПНАЭ Г-7-010-89, ПНАЭ Г-7-017-89 и других нормативных документов и оперативного обнаружения недопустимых дефектов.
Применение трафарета при расшифровке радиографических снимков сварных соединений способствует оперативному определению недопустимых дефектов и существенно упрощает процесс оценки качества сварного соединения.
Описание

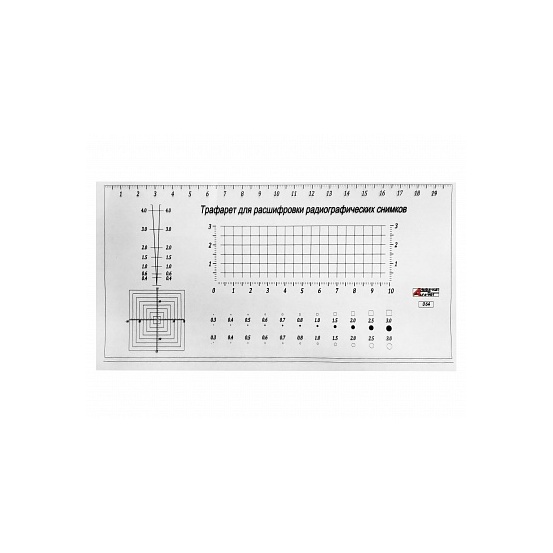

Трафарет выполнен в виде гибкой прозрачной пленки с нанесенными на ней миллиметровыми шкалами и изображениями окружностей и квадратов определенных размеров.
Трафарет используется для визуальной оценки и определения размеров трещин, непроваров, пор, шлаковых, вольфрамовых и других включений и содержит:
Шкала визуальной оценки размеров изображений шлаковых, вольфрамовых и др. включений.
Диапазон измерений: 0,2 ÷ 4,0 мм.
- Шкала визуальной оценки размеров изображений пор.
Диапазон измерений: 0,2 ÷ 4,0 мм.
- Клиновой измеритель размера пор, шлаковых, вольфрамовых и других включений. Измерение проводится по внутренней стороне линии.Диапазон измерений: 0 ÷ 7 мм.
Шкала оценки размеров изображений пор, шлаковых, вольфрамовых и других включений.
Цена деления - 0,25 мм;
Диапазон измерений: 0 ÷ 15 мм.
Миллиметровая линейка.
Цена деления - 1,0 мм;
Диапазон измерений: 0 ÷ 100 мм.
Миллиметровая шкала с клеточным полем.
Цена деления - 1,0 мм;
Диапазон измерений: 0÷50 мм.
