- Описание
Трафарет является вспомогательным инструментом при расшифровке радиографических снимков сварных соединений и служит для оценки линейных размеров обнаруженных дефектов в соответствии с требованиями ГОСТ-7512-82, ГОСТ 23055-78, ПНАЭ Г-7-010-89, ПНАЭ Г-7-017-89 и других нормативных документов и оперативного обнаружения недопустимых дефектов.
Трафарет используется для визуальной оценки и определения размеров трещин, непроваров, пор, шлаковых, вольфрамовых и других включений. визуальной оценки и определения размеров трещин, непроваров, пор, шлаковых, вольфрамовых и других включений.
Описание:

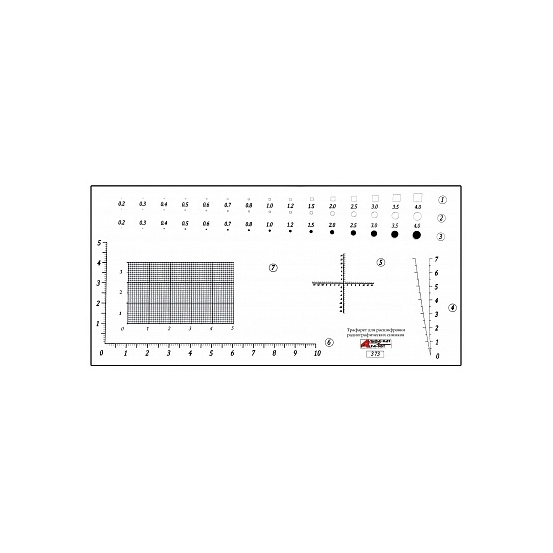

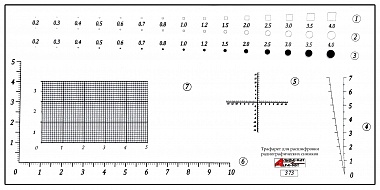

Трафарет выполнен в виде гибкой прозрачной пленки с нанесенными на ней миллиметровыми шкалами и изображениями окружностей и квадратов определенных размеров.
«1»; «3» - шкала визуальной оценки размеров изображений шлаковых, вольфрамовых и др. включений.
Диапазон измерений - 0,2 ÷ 4,0 мм.
«2» - шкала визуальной оценки размеров изображений пор.
Диапазон измерений - 0,2 ÷ 4,0 мм.
«4» - клиновой измеритель размера пор, шлаковых, вольфрамовых и других включений. Измерение проводится по внутренней стороне линии.
Диапазон измерений - 0 ÷ 7 мм.
«5» - шкала оценки размеров изображений пор, шлаковых, вольфрамовых и других включений.
Цена деления - 0,25 мм;
Диапазон измерений - 0 ÷ 15 мм.
«6» - миллиметровая линейка.
Цена деления - 1,0 мм;
Диапазон измерений - 0 ÷ 100 мм.
«7» - миллиметровая шкала с клеточным полем.
Цена деления - 1,0 мм;
Диапазон измерений - 0÷50 мм.
Порядок работы
С использованием негатоскопа на радиографическом снимке визуально определяют наличие дефектов сварного шва. Измерение включений малого размера осуществляется по шкалам «1», «2», «3», «4», «5», дефектов большого размера - по шкалам «6» и «7».
Для точного измерения дефектов размерами менее 1,5 мм необходимо использовать измерительные лупы с ценой деления 0,1 мм.
Применение трафарета при расшифровке радиографических снимков сварных соединений способствует оперативному определению недопустимых дефектов и существенно упрощает процесс оценки качества сварного соединения.
