Трафарет является вспомогательным инструментом при расшифровке радиографических снимков сварных соединений и служит для оценки линейных размеров обнаруженных дефектов в соответствии с требованиями ГОСТ 7512-82, ГОСТ 23055-78, ПНАЭ Г-7-010-89, ПНАЭ Г-7-017-89 и других нормативных документов и оперативного обнаружения недопустимых дефектов.

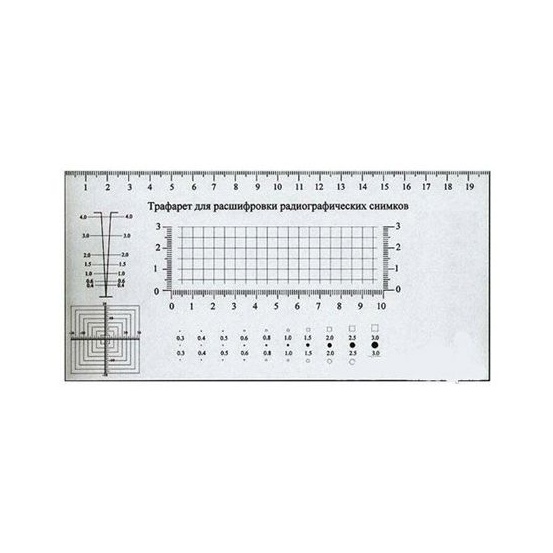

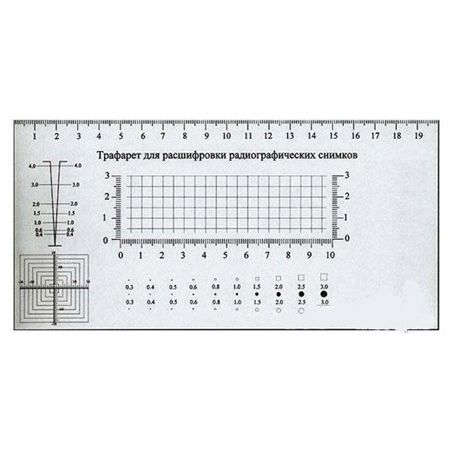

Трафарет выполнен в виде гибкой прозрачной пленки размером 200X100мм с нанесенными на ней миллиметровыми шкалами и изображениями окружностей и квадратов определенных размеров.
Трафарет используется для визуальной оценки и определения размеров трещин, непроваров, пор, шлаковых, вольфрамовых и других включений.
