Камера радиационной защиты АРИОН-13.09.09.08

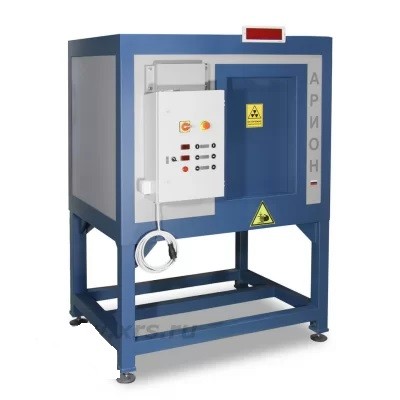

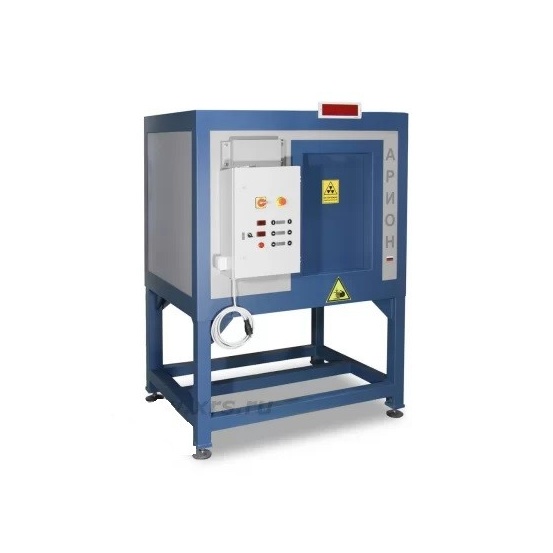

Камера радиационной защиты для контроля среднегабаритных изделий АРИОН-13.09.09.08

Камера радиационной защиты Арион-13.09.09.08 изготавливается в соответствии с ТУ 6968-014-96651179-2015 и предназначена для работы с рентгеновскими аппаратами постоянного тока с анодным напряжением до 200 кВ. Камера обеспечивает ослабление первичного и рассеянного излучения до безопасных значений в соответствии с действующими нормами. Дополнительная радиационная защита не требуется. Камера удобна в использовании при рентгенографическом контроле некрупных деталей в условиях небольших лабораторий.

Конструкция защитной камеры выполнена из стали и свинца, имеет одну сдвижную дверь для загрузки объекта контроля. Дверь камеры, стол для объекта контроля и манипулятор рентгеновского аппарата автоматизированы. Позиционирование загрузочного стола по оси X, регулировка фокусного расстояния и открывание двери осуществляется оператором с помощью внешнего пульта управления. Вращение рабочего стола — ручное. Положение рабочего стола по оси X может быть запрограммировано для автоматического позиционирования при закрывании двери. Угол наклона пучка рентгеновского излучения выставляется оператором вручную с использованием угловой индикаторной шкалы.

Камера оснащена системой вытяжной вентиляции, блокировкой самопроизвольного открывания двери, а также блокировкой включения рентгеновского аппарата при открытой двери. Для индикации режимов работы рентгеновского аппарата имеется световое табло «Рентгеновское просвечивание». Для ввода кабеля питания и управления рентгеновским аппаратом предусмотрен специальный рентгенозащитный кабельный ввод.
