- Описание

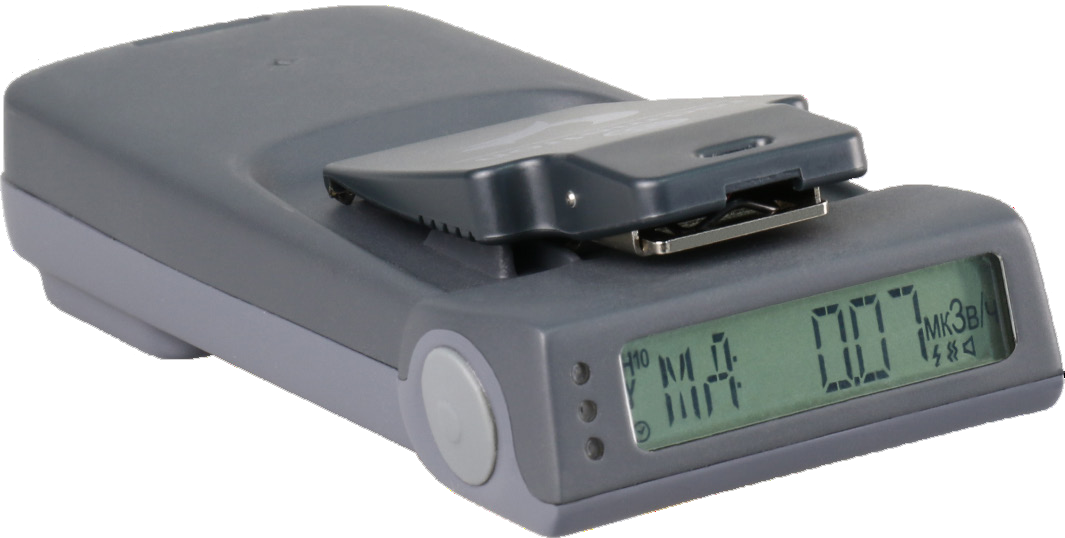

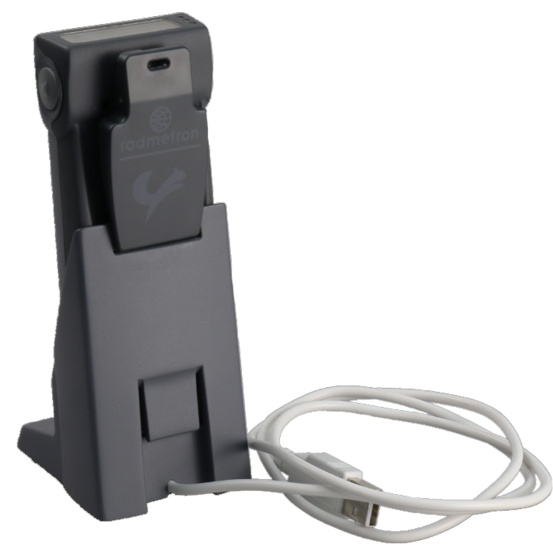

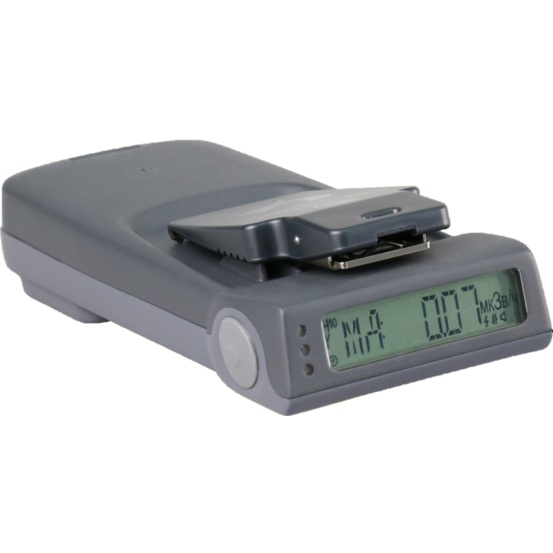

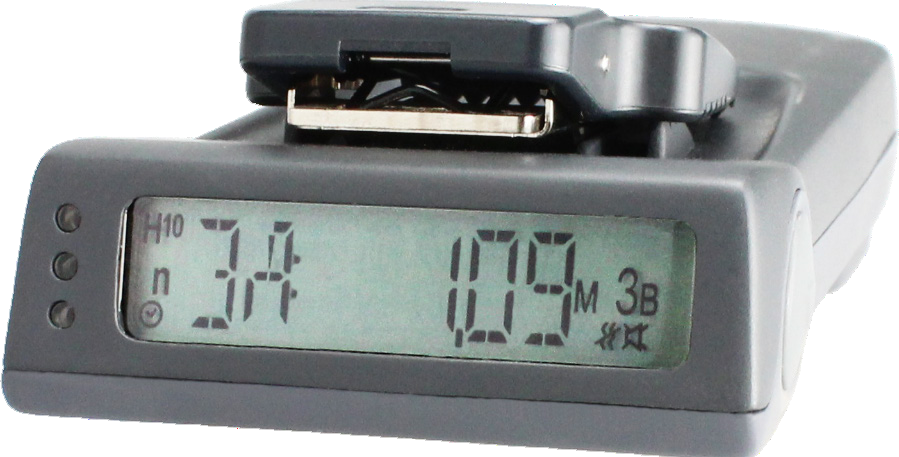

Дозиметр индивидуальный ДКГ-РМ1300ГН является электронным прямопоказывающим средством измерения, предназначенным для оперативного контроля радиационной обстановки и дозовых нагрузок персонала.
Прибор может использоваться как автономно, так и в качестве измерительного оборудования нижнего уровня автоматизированных систем индивидуального дозиметрического контроля (АСИДК).
Функции
• Измерение индивидуального эквивалента дозы Hp(10) (ЭД) и мощности индивидуального эквивалента дозы Ḣp(10) (МЭД) непрерывного и импульсного фотонного излучения
• Измерение ЭД и МЭД нейтронного излучения
• Визуальная, звуковая и вибрационная сигнализация о достижении установленных пороговых значений ЭД и МЭД
• Запись и сохранение в энергонезависимую память дозиметра не менее 10 000 событий
• Передача информации через USB и RF-интерфейс
Особенности
• Расширенный диапазон регистрируемых энергий фотонного излучения от 15 кэВ до 20 МэВ
• Длительное время работы от одного элемента питания (до 3 месяцев)
• Быстрое реагирование на изменение МЭД
• Возможность дистанционного контроля дозовых нагрузок персонала при проведении радиационно-опасных работ в режиме реального времени
• Создание базы данных дозовых нагрузок персонала
Пользователи
• Атомная промышленность
• Медицинские учреждения
• Нефтегазовая отрасль
• Радиологические и изотопные лаборатории
• Переработка и транспортировка радиоактивных материалов
Работа в составе контрольно-измерительного оборудования нижнего уровня АСИДК
Дозиметр легко интегрируется как с новым, так и с уже установленным оборудованием АСИДК. На базе дозиметра возможно решение задач по контролю доступа в помещения, отслеживание дозовых нагрузок персонала в режиме реального времени, автоматизация процедуры допуска персонала к производству радиационно-опасных работ по дозиметрическим нарядам и распоряжениям, а также создание систем контроля за перемещением персонала в зонах контролируемого доступа (ЗКД).
Беспроводной считыватель
Дозиметр оборудован модулем беспроводного обмена данными, что при работе с RF-считывателем позволяет:
• автоматизировать процедуру регистрации персонала в АСИДК и выдачу доз-нарядов
• организовать дополнительный контроль при доступе персонала в контролируемые помещения на основе выданных доз-нарядов
• вести регистрацию и учет рабочего времени и места нахождения персонала в ЗКД
• оперативно передавать в АСИДК информацию о дозах облучения, полученных персоналом в зоне контролируемого доступа
• отслеживать перемещения персонала в контролируемых помещениях, в том числе при технологических обходах.
Считыватель может располагаться автономно в различных местах ЗКД и одновременно получать данные с нескольких дозиметров, находящихся в зоне приема, а также встраиваться в различные устройства, в том числе турникеты, инфокиоски и т.д.
Кассетница для хранения дозиметров
Дозиметр поддерживает работу с автоматизированными кассетницами для группового хранения дозиметров.
В результате обеспечивается:
• хранение и санкционированный доступ к индивидуальным дозиметрам посредством распознавания лица либо посредством считывания персонифицированного кода
• дистанционное программирование всех настроек дозиметров включая запись персональных данных и данных о дозиметрическом наряде
• считывание информации с дозиметров по USB- либо RF-интерфейсу и передача информации в базу данных АСИДК
• детектирование поверхностного загрязнения дозиметров альфа- и бета-активными радионуклидами
• зарядка дозиметров по USB-интерфейсу при питании дозиметров от аккумуляторных батарей
Характеристики дозиметра
Детектор:
• гамма: энергокомпенсированный кремниевый PIN диод
• нейтронный: кремниевый полупроводник
Диапазон измерения дозы:
• ЭД гамма-излучения: 1 мкЗв - 20 Зв
• ЭД нейтронного излучения: 10 мкЗв - 20 Зв
Диапазон измерения мощности дозы:
• МЭД гамма-излучения: 1 мкЗв/ч - 10 Зв/ч
• МЭД нейтронного излучения: 50 мкЗв/ч – 0,2 Зв/ч
Энергетический диапазон:
• гамма-излучение: 15 кэВ - 20 МэВ
• нейтронное излучение: 0.025 эВ – 15 МэВ
Пределы допускаемой основной относительной погрешности:
• ЭД гамма-излучения: ±15 %
• МЭД гамма-излучения: ±15 %
• ЭД нейтронного излучения: ±(15+100/√Hp(10)) % (уточняется)
• МЭД нейтронного излучения: ±(15+375/√ t∙Ḣp(10)) % (уточняется) где Hp(10) – измеренное значение ЭД, Ḣp(10) – измеренное значение МЭД, t – время измерения МЭД
Энергетическая зависимость:
В режиме измерения МЭД гамма-излучения, относительно 0,662 МэВ (137Cs):
• в диапазоне от 0,015 до 7 МэВ: ≤ ± 15 %
• в диапазоне от 7 до 20 МэВ: ≤ ± 40 %
В режиме измерения МИЭД нейтронного излучения, относительно коллимированного излучения источника 239Pu-Be (α, n): от -30 % до +80 %
Пороги: 2 независимых порога срабатывания сигнализации по ЭД и МЭД
Питание: стандартная батарея или NiMH аккумулятор (AAA)
Условия эксплуатации:
• температура: от −20 °С до 50 °С
• влажность: до 95 % при 40 °С
• атмосферное давление: от 84 кПа до 106,7 кПа
Степень защиты: IP67
Габариты: 130х57х35 мм с клипсой, 130х57х25 мм без клипсы
Характеристики считывателя
Рабочая частота: 2,4 ГГц
Настраиваемая дальность считывания: от 20 см до 10 м
Выходная мощность сигнала: до 1 мВт
Интерфейсы обмена данными с ПК/АСИДК: USB, Ethernet, RS-485
Количество сохраняемых событий в памяти: не менее 50 000
Питание: 5В, до 500 мА (USB); - резервный элемент питания – 1 аккумуляторная батарея ААА
Условия эксплуатации:
• температура: от −10 °С до 50 °С
• влажность воздуха: до 98 % при 40 °С
• атмосферное давление: от 84 кПа до 106,7 кПа
Степень защиты: IP40
Габариты: 100 × 100 × 50 мм
Масса: ≤ 400 г
