Магнитные колеса ЭКО-10МК

Наличие по запросу

Цена по запросу

Оформить заказ

Производитель: Арион

Габаритные размеры одного магнита (Д × Ш × В), мм:

Материал изделия: нержавеющая сталь, алюминий, сплав Nd-Fe-B

Габаритные размеры с кожухом ЭКО-10У максимальные (широкое положение колес, крепежные отверстия № 8) (Д × Ш × В), мм:

Форма объекта контроля:

Габаритные размеры с кожухом ЭКО-10У минимальные (узкое положение колес, крепежные отверстия № 1) (Д × Ш × В), мм:

Диапазон диаметров объекта контроля, мм:

Минимальный диаметр объекта контроля, мм:

Масса, кг.: 2,6

Усилие отрыва одного магнита с горизонтальной плоской поверхности, кг:

Усилие отрыва одного магнита с цилиндрической поверхности (труба ⌀200 мм), кг:

Производитель Арион

Габаритные размеры с кожухом ЭКО-10У максимальные (широкое положение колес, крепежные отверстия № 8) (Д × Ш × В), мм 433 × 298 × 134

Масса, кг 2,6

Материал изделия нержавеющая сталь, алюминий, сплав Nd-Fe-B

Форма объекта контроля цилиндрическая или плоская

Габаритные размеры с кожухом ЭКО-10У минимальные (узкое положение колес, крепежные отверстия № 1) (Д × Ш × В), мм 433 × 298 × 99

Описание

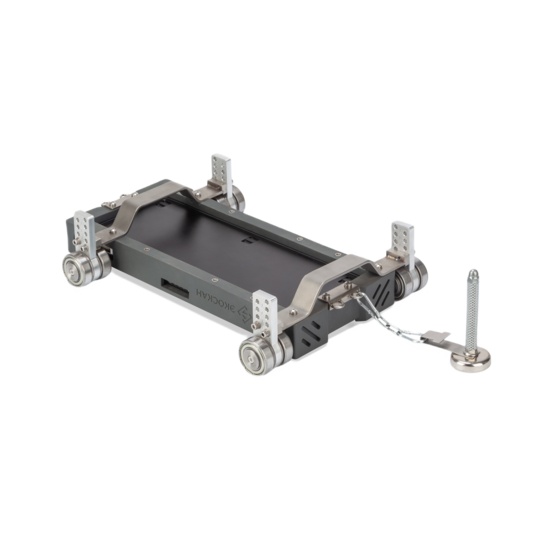

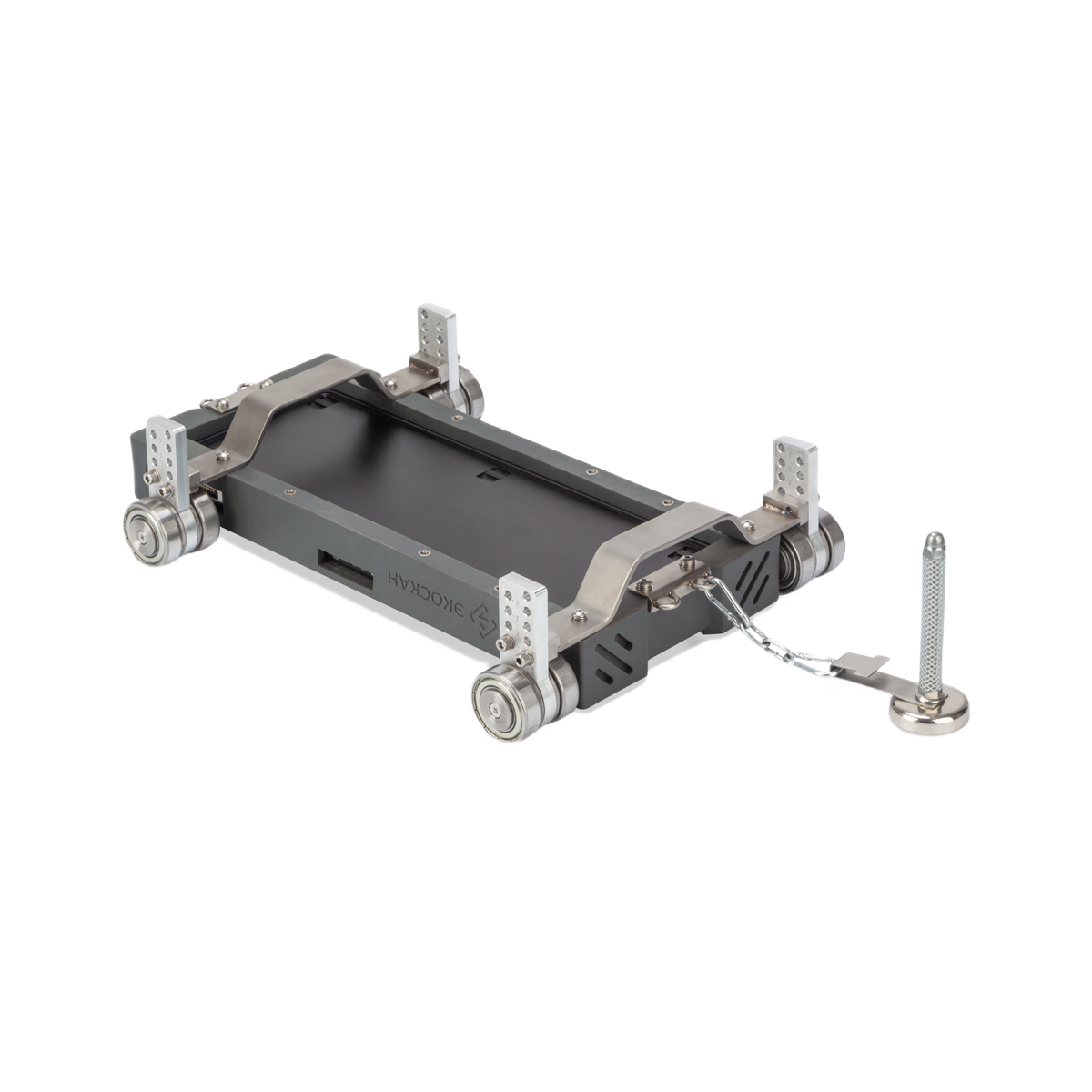

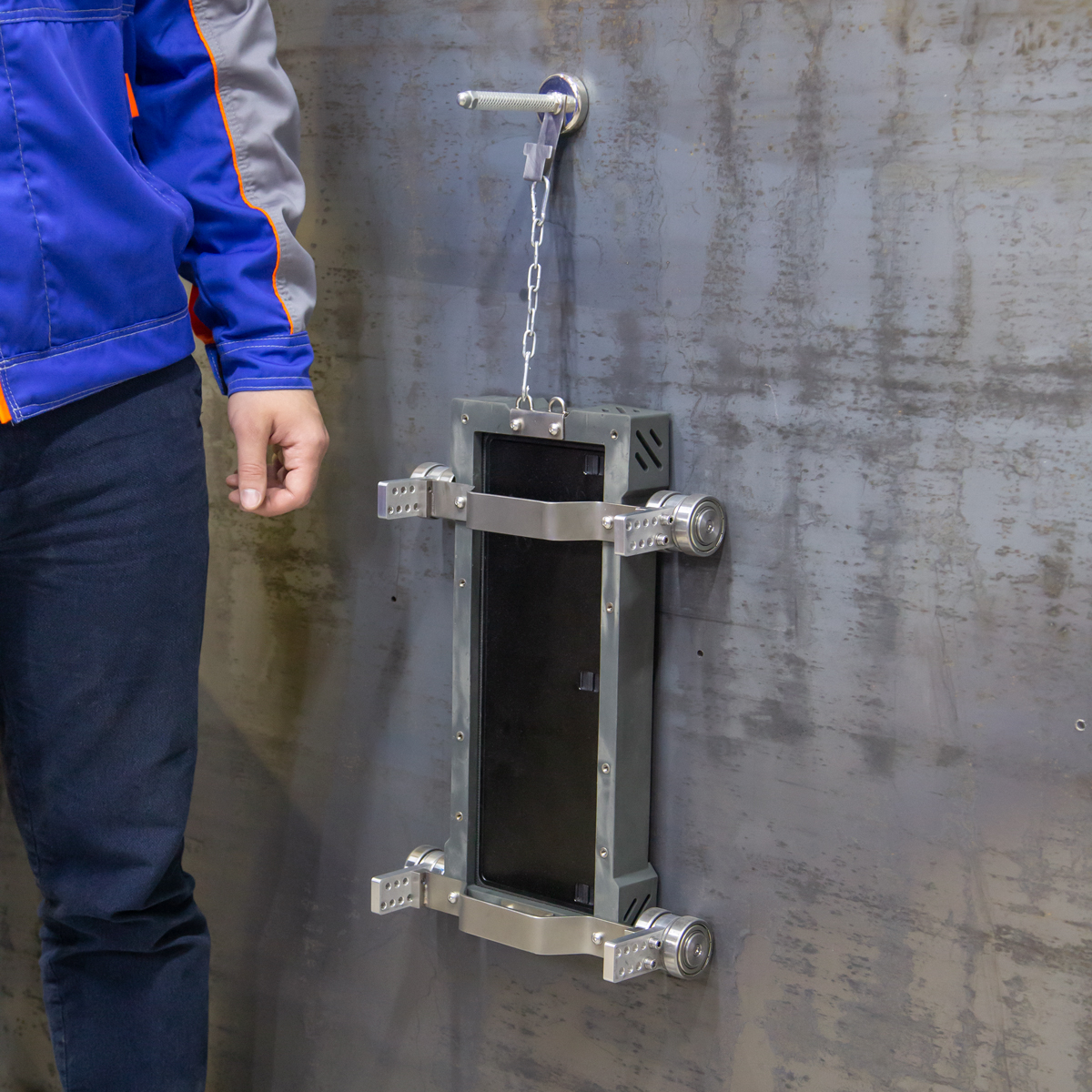

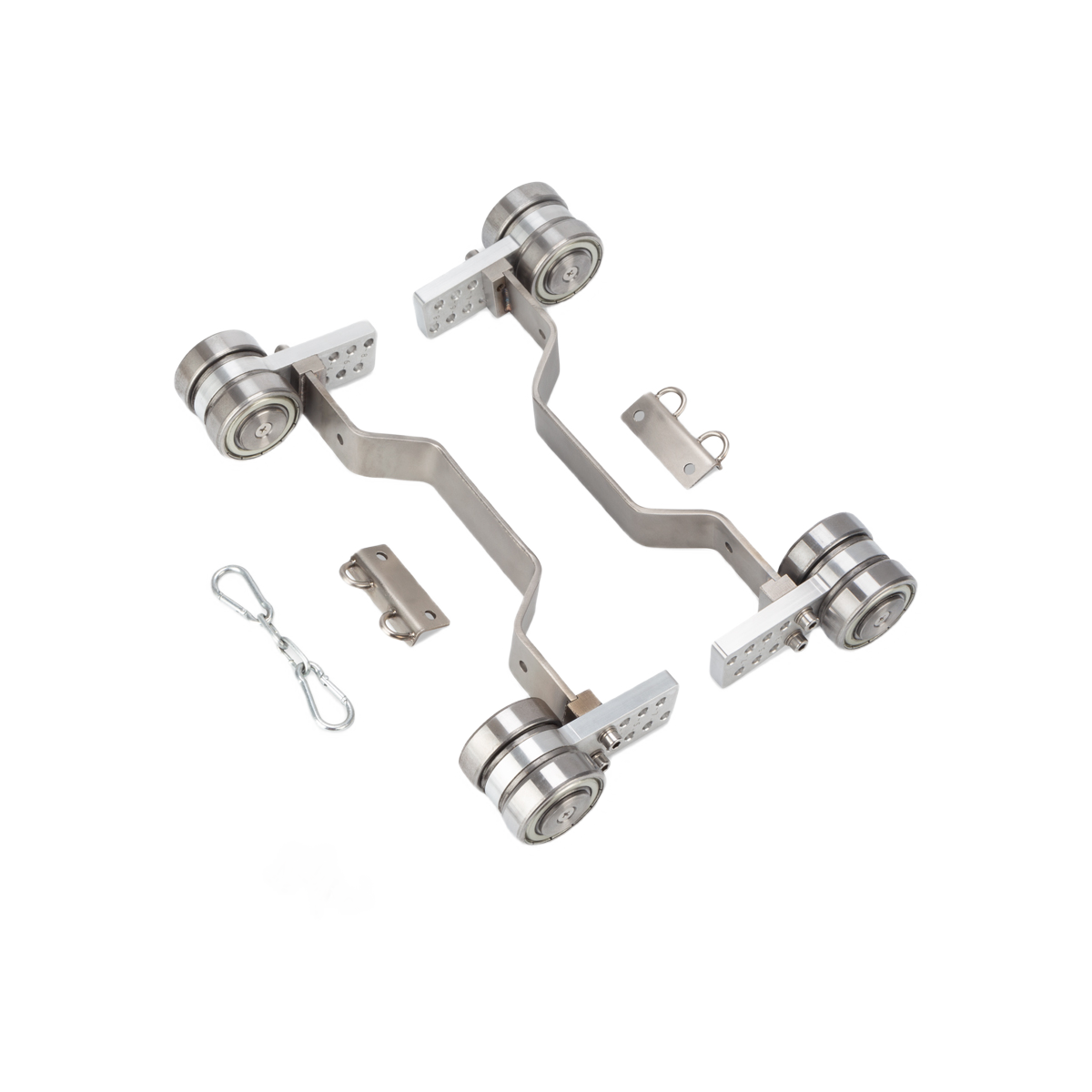

Магнитные колеса ЭКО-10МК используются для позиционирования плоскопанельного детектора Экоскан 10 в защитном кожухе ЭКО-10У на трубах диаметром от 219 мм и плоских объектах контроля из ферромагнитных металлов, ориентированных в любом пространственном положении. Приспособление оснащено фиксатором с магнитным основанием, который работает как якорь и исключает скатывание детектора с наклонной поверхности.

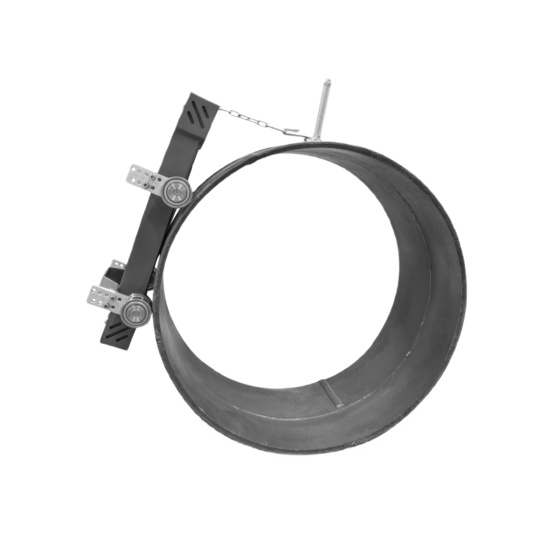

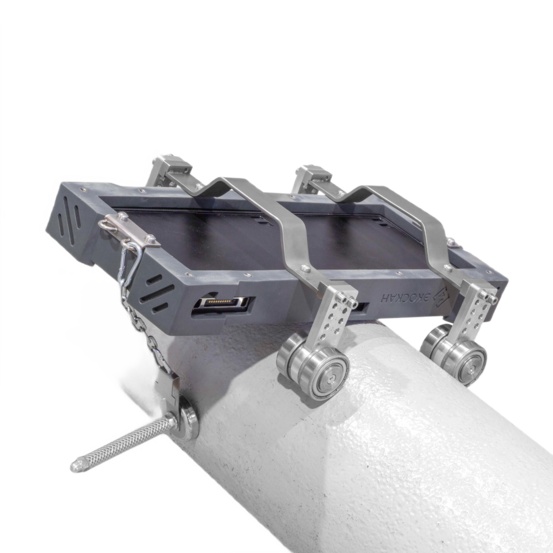

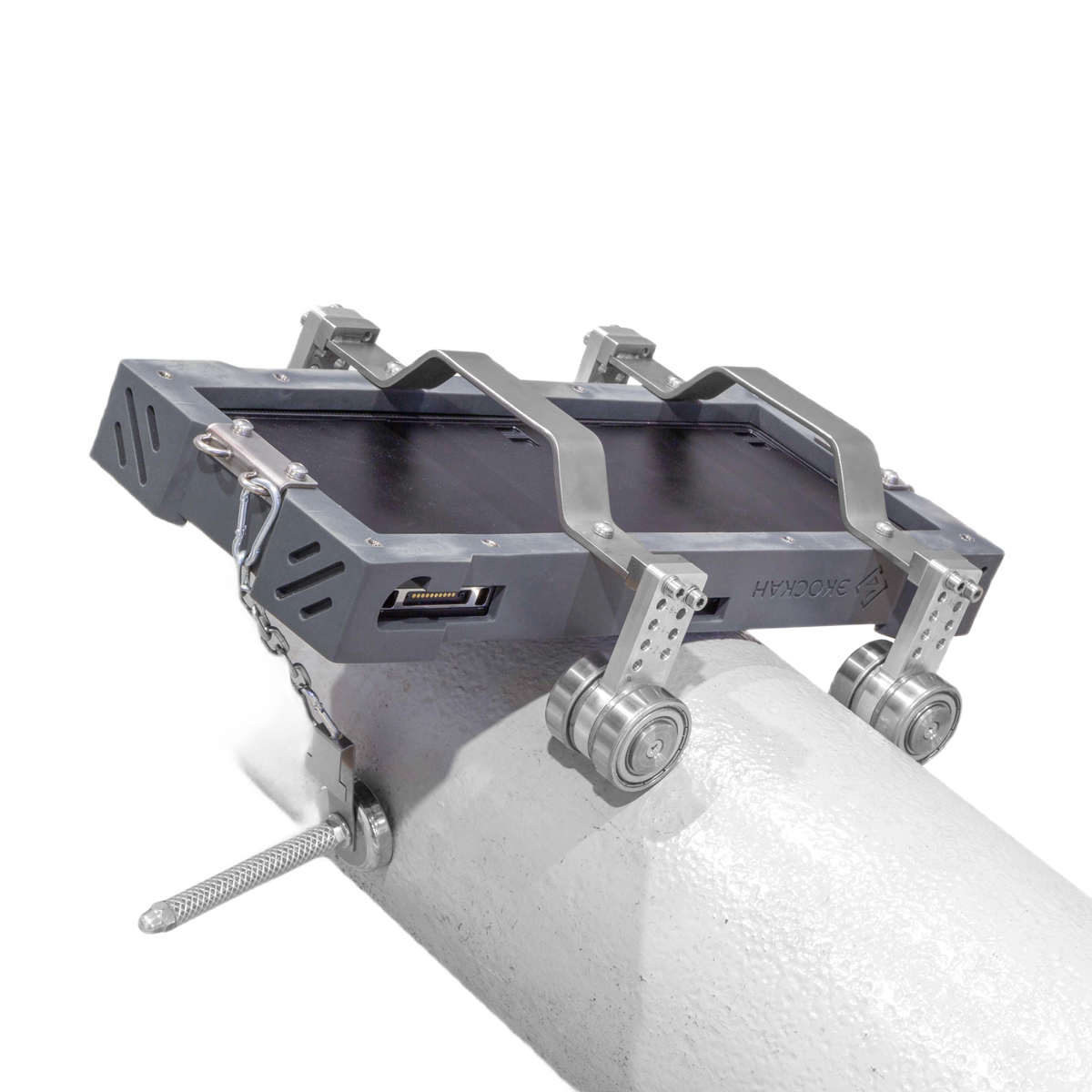

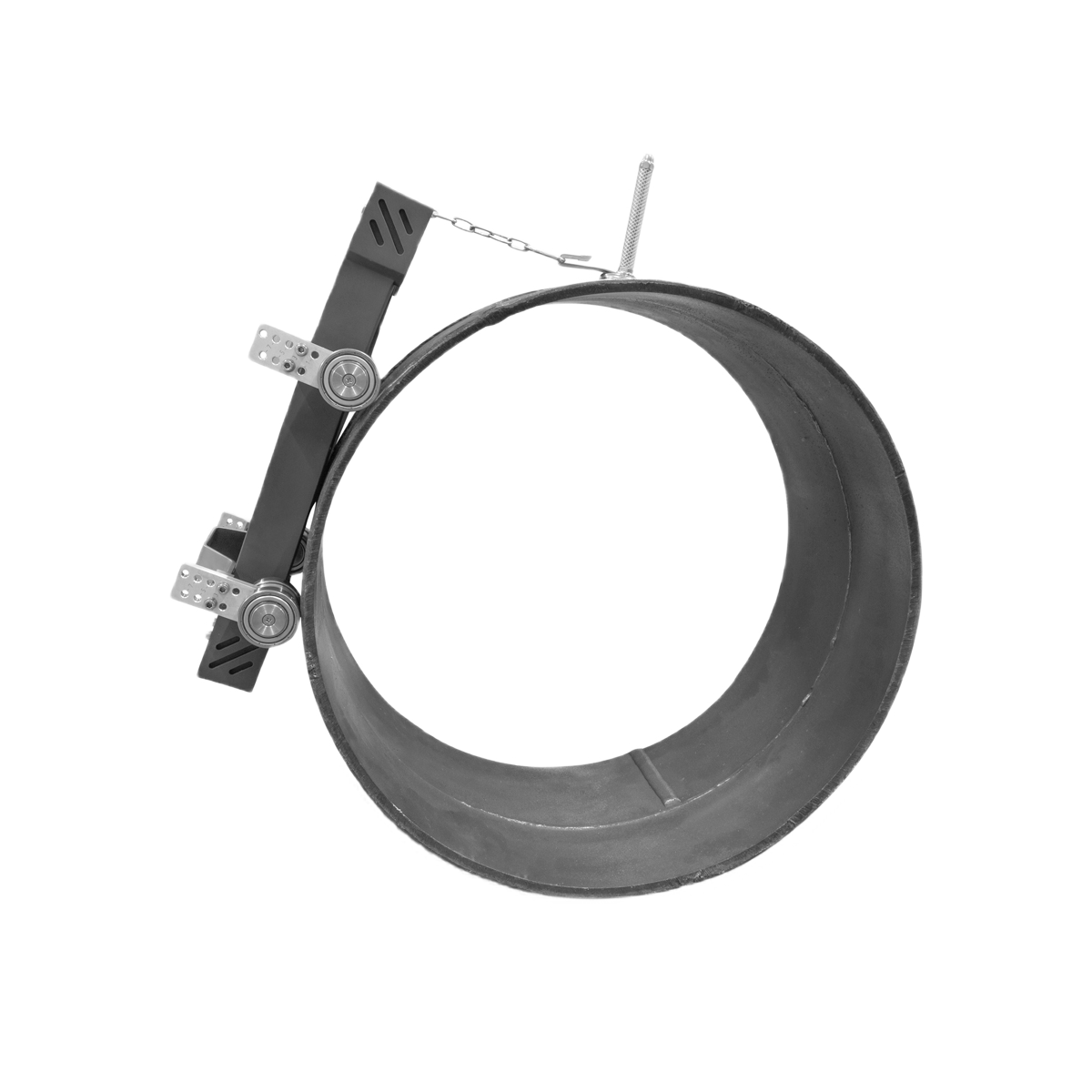

Магнитные колеса ЭКО-10МК удобно использовать при контроле кольцевых сварных соединений труб и резервуаров большого и среднего диаметров. Они легко позиционируются вдоль сварного соединения и дают возможность плавно перемещать детектор, не снимая его с трубы.

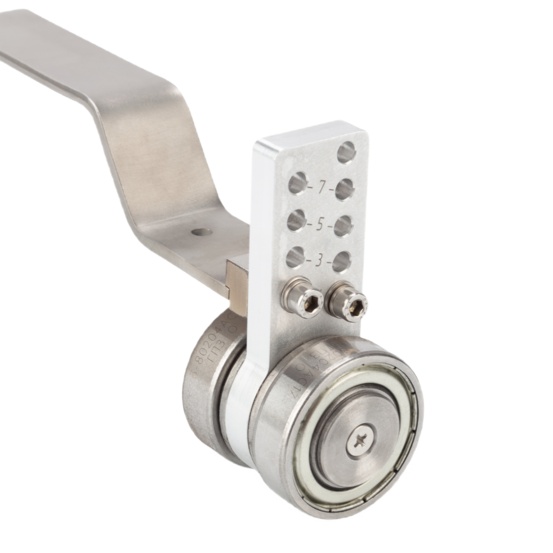

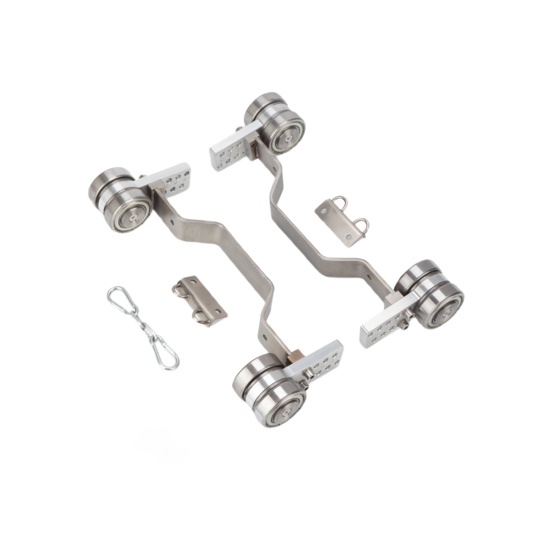

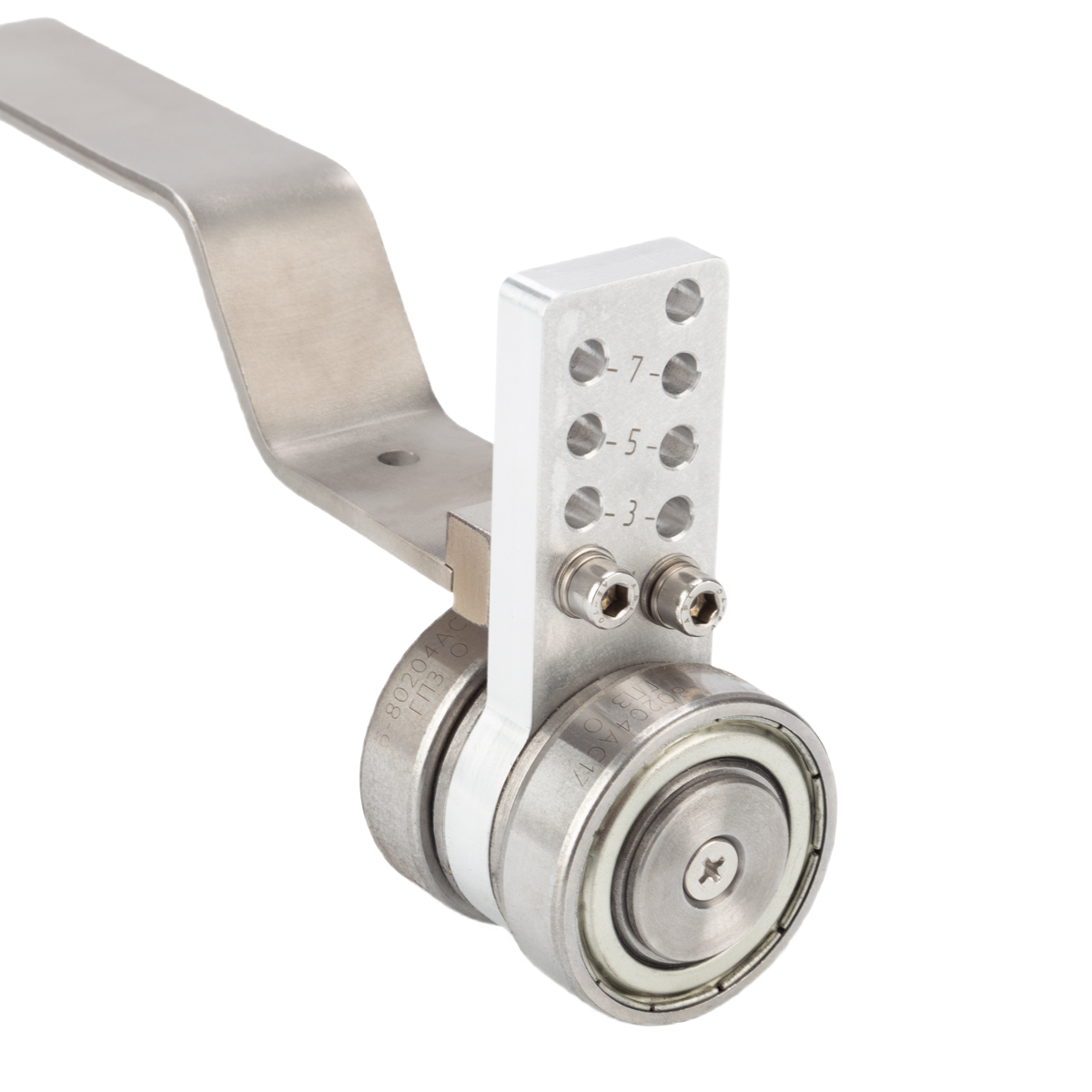

Конструкция защитного кожуха ЭКО-10У предусматривает 2 варианта крепления магнитных колес: с короткой или длинной колесной базой (в зависимости от диаметра объекта контроля). Также возможно регулирование высоты расположения детектора относительно объекта контроля за счет перестановки стоек. Всего предусмотрено 8 вариантов фиксации стоек для каждого варианта сборки.
